Наконечники GC мідні і мідні луджені

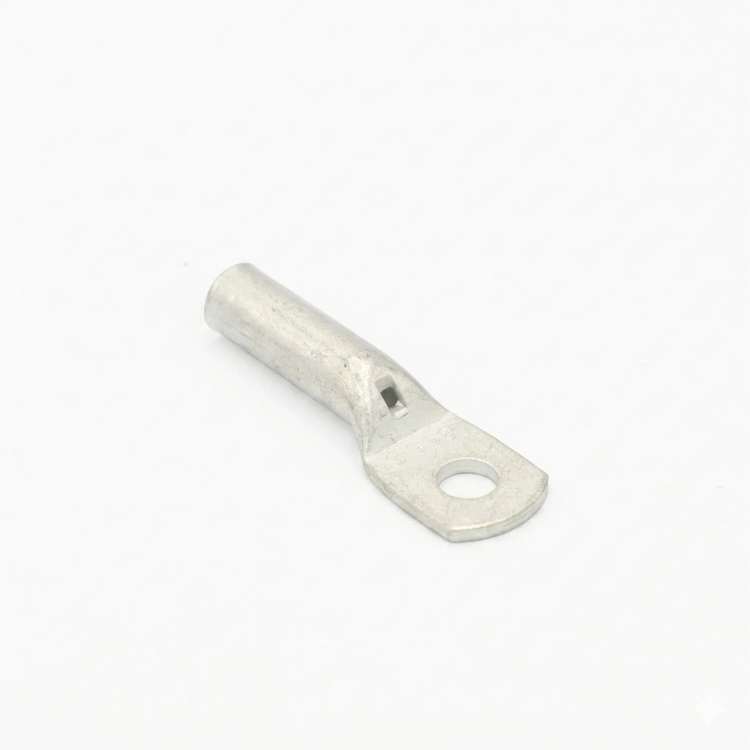

Наконечник силовий мідний луджений GC6-5

Артикул:

14,80 грн

Наконечник силовий мідний луджений GC6-5

Артикул:

∅E:: 5.3

∅D:: 5.9

∅d:: 4

Матеріал: Луджена мідь

Переріз номінальний, мм²: 6

Розмір гвинта: М5

Тип: Кільцевий

14,80 грн

Є в наявності

Наконечник силовий мідний луджений GC6-5

Артикул:

∅E:: 5.3

∅D:: 5.9

∅d:: 4

Матеріал: Луджена мідь

Переріз номінальний, мм²: 6

Розмір гвинта: М5

14,80 грн

Є в наявності

Наконечник силовий мідний луджений GC6-6

Артикул:

14,80 грн

Наконечник силовий мідний луджений GC6-6

Артикул:

∅E:: 6.5

∅D:: 5.9

∅d:: 4

Матеріал: Луджена мідь

Переріз номінальний, мм²: 6

Розмір гвинта: М6

Тип: Кільцевий

14,80 грн

Є в наявності

Наконечник силовий мідний луджений GC6-6

Артикул:

∅E:: 6.5

∅D:: 5.9

∅d:: 4

Матеріал: Луджена мідь

Переріз номінальний, мм²: 6

Розмір гвинта: М6

14,80 грн

Є в наявності

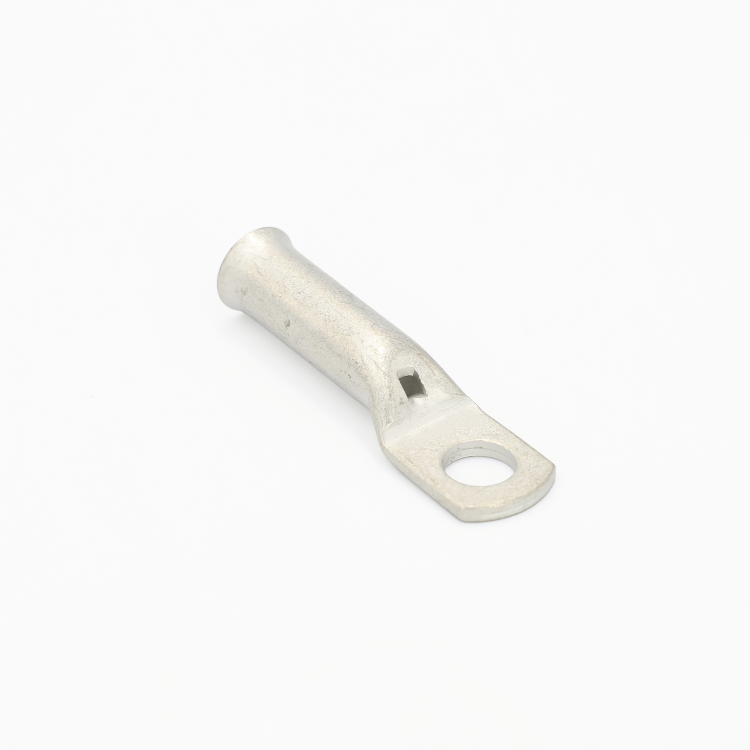

Наконечник силовий мідний луджений GC10-6

Артикул:

19,73 грн

Наконечник силовий мідний луджений GC10-6

Артикул:

∅E:: 6.5

∅D:: 6.6

∅d:: 4.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 10

Розмір гвинта: М6

Тип: Кільцевий

19,73 грн

Є в наявності

Наконечник силовий мідний луджений GC10-6

Артикул:

∅E:: 6.5

∅D:: 6.6

∅d:: 4.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 10

Розмір гвинта: М6

19,73 грн

Є в наявності

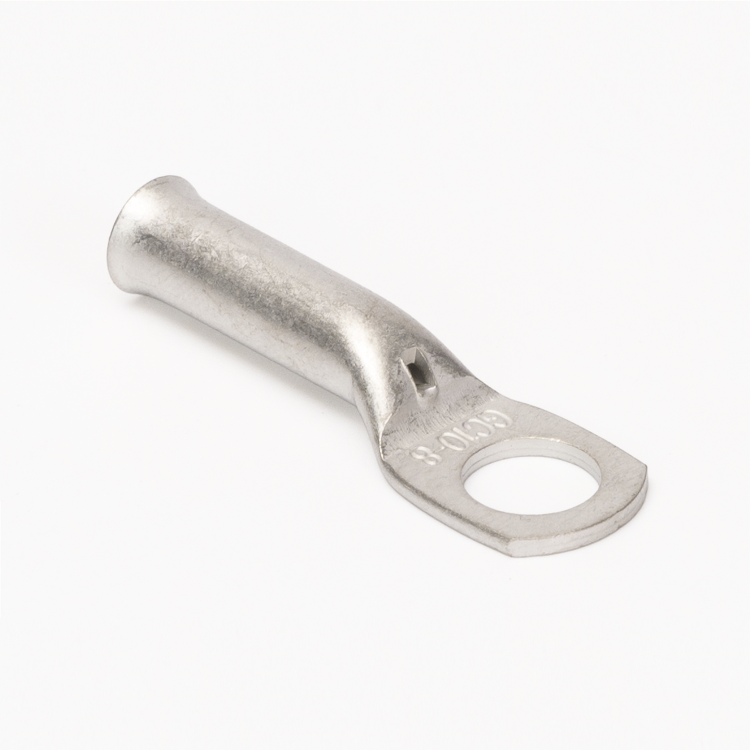

Наконечник силовий мідний луджений GC10-8

Артикул:

19,73 грн

Наконечник силовий мідний луджений GC10-8

Артикул:

∅E:: 8.3

∅D:: 6.6

∅d:: 4.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 10

Розмір гвинта: М8

Тип: Кільцевий

19,73 грн

Є в наявності

Наконечник силовий мідний луджений GC10-8

Артикул:

∅E:: 8.3

∅D:: 6.6

∅d:: 4.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 10

Розмір гвинта: М8

19,73 грн

Є в наявності

Наконечник силовий мідний луджений GC16-6

Артикул:

21,71 грн

Наконечник силовий мідний луджений GC16-6

Артикул:

∅E:: 6.5

∅D:: 7.5

∅d:: 5.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 16

Розмір гвинта: М6

Тип: Кільцевий

21,71 грн

Є в наявності

Наконечник силовий мідний луджений GC16-6

Артикул:

∅E:: 6.5

∅D:: 7.5

∅d:: 5.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 16

Розмір гвинта: М6

21,71 грн

Є в наявності

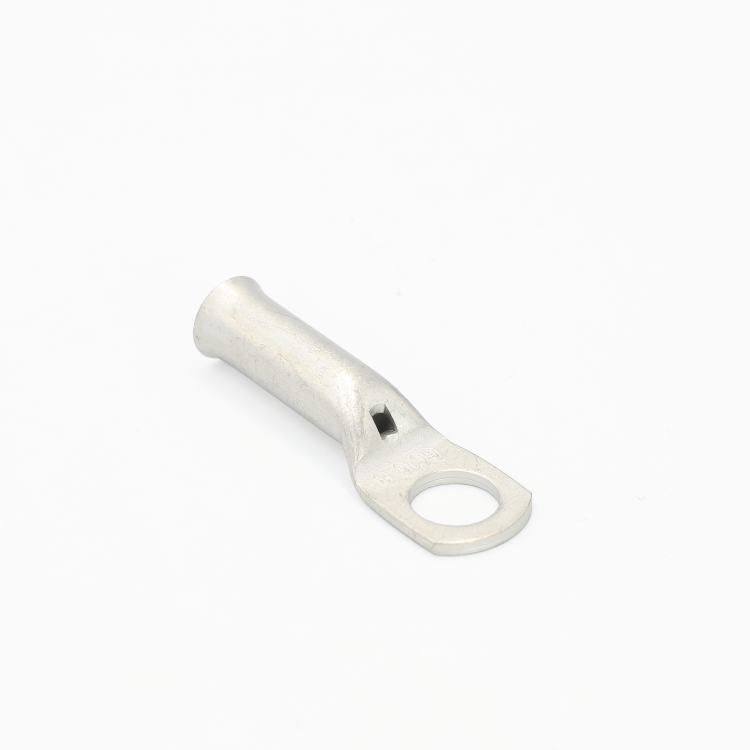

Наконечник силовий мідний луджений GC16-8

Артикул:

21,71 грн

Наконечник силовий мідний луджений GC16-8

Артикул:

∅E:: 8.3

∅D:: 7.5

∅d:: 5.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 16

Розмір гвинта: М8

Тип: Кільцевий

21,71 грн

Є в наявності

Наконечник силовий мідний луджений GC16-8

Артикул:

∅E:: 8.3

∅D:: 7.5

∅d:: 5.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 16

Розмір гвинта: М8

21,71 грн

Є в наявності

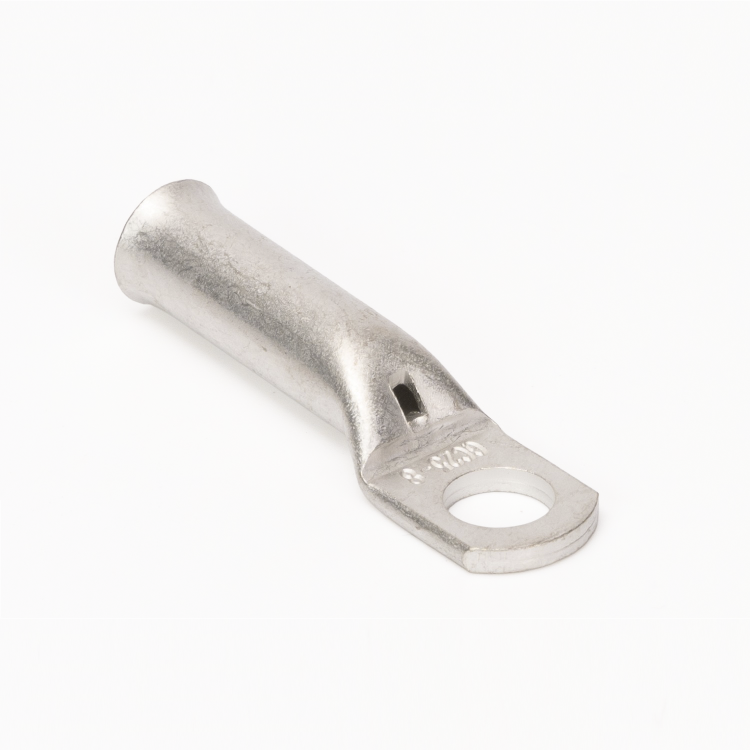

Наконечник силовий мідний луджений GC25-8

Артикул:

37,99 грн

Наконечник силовий мідний луджений GC25-8

Артикул:

∅E:: 8.3

∅D:: 9.1

∅d:: 6.7

Матеріал: Луджена мідь

Переріз номінальний, мм²: 25

Розмір гвинта: М8

Тип: Кільцевий

37,99 грн

Є в наявності

Наконечник силовий мідний луджений GC25-8

Артикул:

∅E:: 8.3

∅D:: 9.1

∅d:: 6.7

Матеріал: Луджена мідь

Переріз номінальний, мм²: 25

Розмір гвинта: М8

37,99 грн

Є в наявності

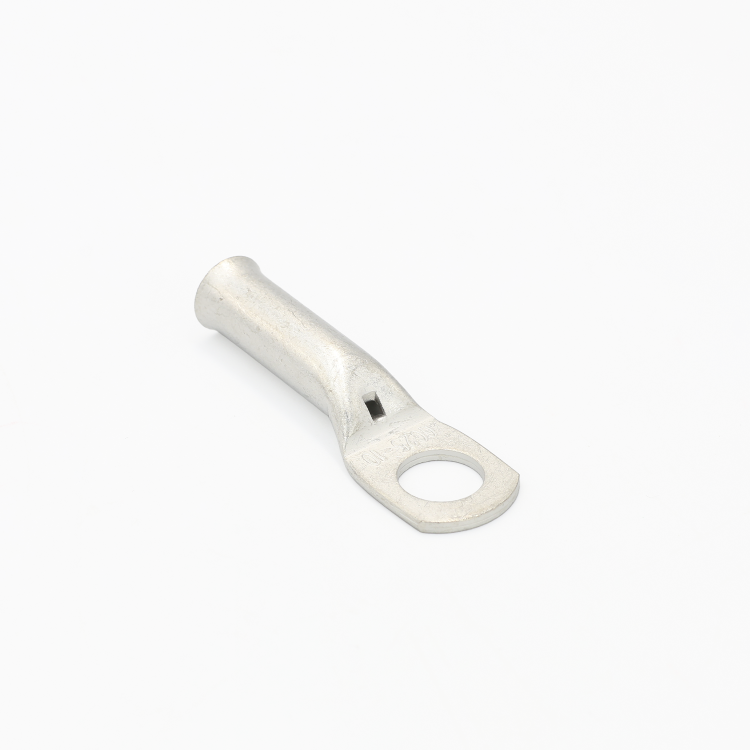

Наконечник силовий мідний луджений GC25-10

Артикул:

37,99 грн

Наконечник силовий мідний луджений GC25-10

Артикул:

∅E:: 10.3

∅D:: 9.1

∅d:: 6.7

Матеріал: Луджена мідь

Переріз номінальний, мм²: 25

Розмір гвинта: М10

Тип: Кільцевий

37,99 грн

Є в наявності

Наконечник силовий мідний луджений GC25-10

Артикул:

∅E:: 10.3

∅D:: 9.1

∅d:: 6.7

Матеріал: Луджена мідь

Переріз номінальний, мм²: 25

Розмір гвинта: М10

37,99 грн

Є в наявності

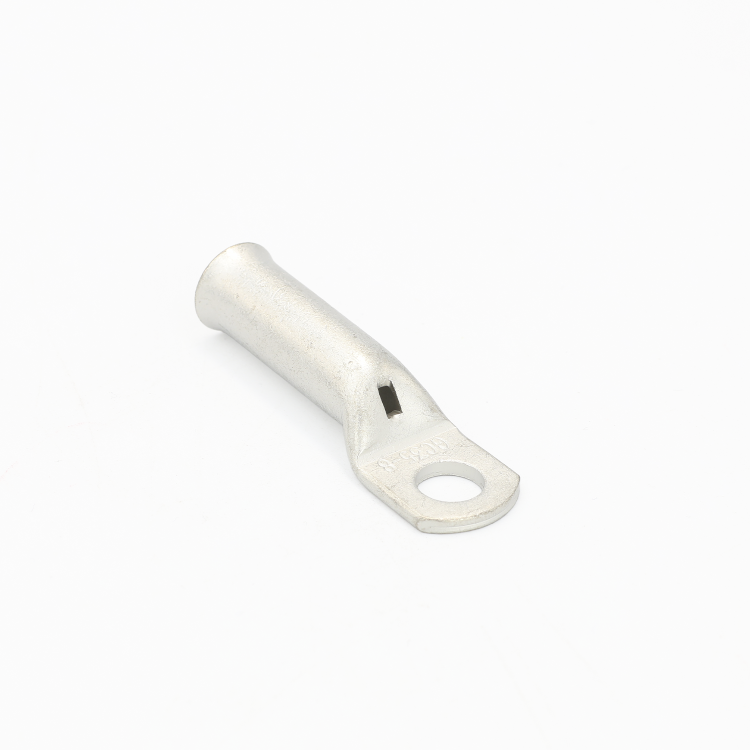

Наконечник силовий мідний луджений GC35-8

Артикул:

56,74 грн

Наконечник силовий мідний луджений GC35-8

Артикул:

∅E:: 8.3

∅D:: 11

∅d:: 8.6

Матеріал: Луджена мідь

Переріз номінальний, мм²: 35

Розмір гвинта: М8

Тип: Кільцевий

56,74 грн

Є в наявності

Наконечник силовий мідний луджений GC35-8

Артикул:

∅E:: 8.3

∅D:: 11

∅d:: 8.6

Матеріал: Луджена мідь

Переріз номінальний, мм²: 35

Розмір гвинта: М8

56,74 грн

Є в наявності

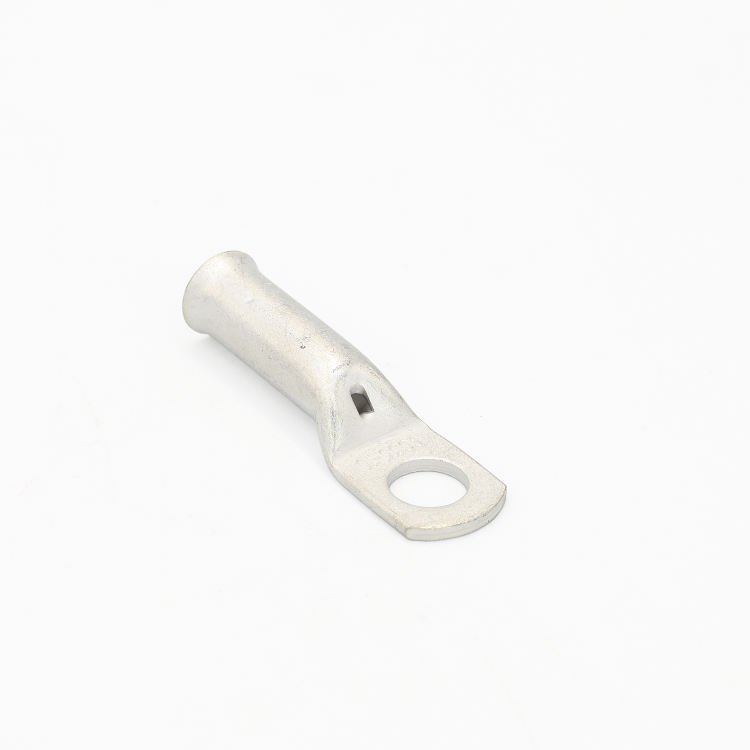

Наконечник силовий мідний луджений GC35-10

Артикул:

56,74 грн

Наконечник силовий мідний луджений GC35-10

Артикул:

∅E:: 10.3

∅D:: 11

∅d:: 8.6

Матеріал: Луджена мідь

Переріз номінальний, мм²: 35

Розмір гвинта: М10

Тип: Кільцевий

56,74 грн

Є в наявності

Наконечник силовий мідний луджений GC35-10

Артикул:

∅E:: 10.3

∅D:: 11

∅d:: 8.6

Матеріал: Луджена мідь

Переріз номінальний, мм²: 35

Розмір гвинта: М10

56,74 грн

Є в наявності

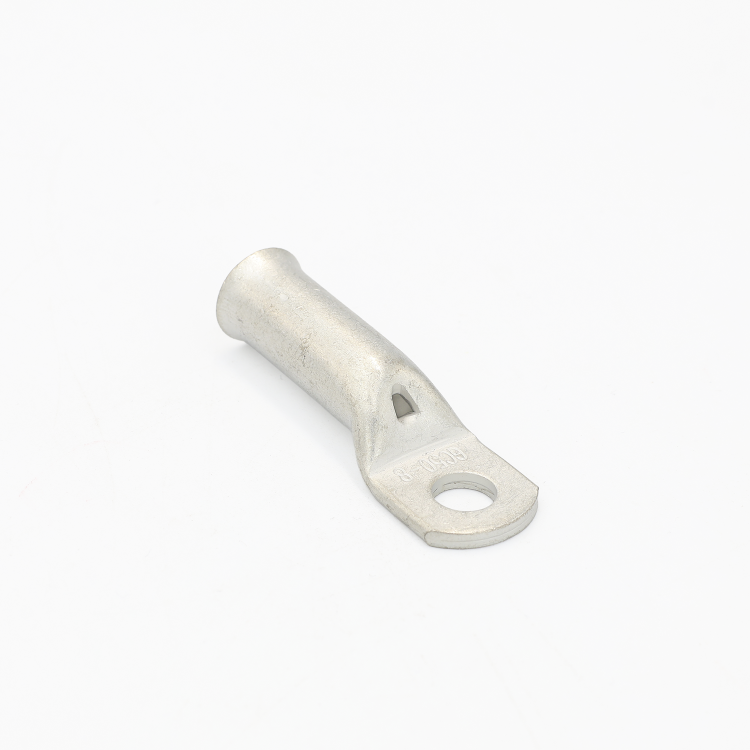

Наконечник силовий мідний луджений GC50-8

Артикул:

74,01 грн

Наконечник силовий мідний луджений GC50-8

Артикул:

∅E:: 8.3

∅D:: 12.4

∅d:: 9.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 50

Розмір гвинта: М8

Тип: Кільцевий

74,01 грн

Є в наявності

Наконечник силовий мідний луджений GC50-8

Артикул:

∅E:: 8.3

∅D:: 12.4

∅d:: 9.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 50

Розмір гвинта: М8

74,01 грн

Є в наявності

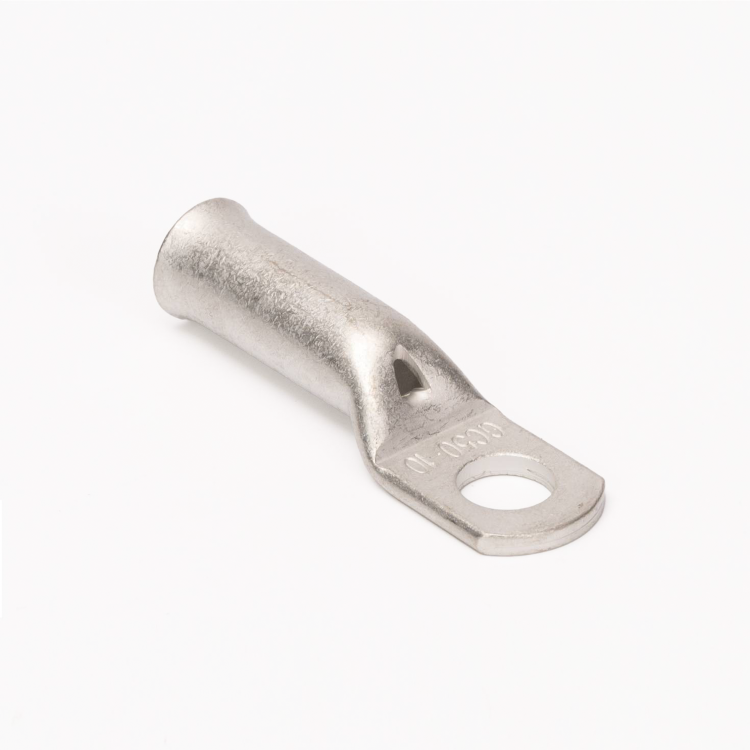

Наконечник силовий мідний луджений GC50-10

Артикул:

74,01 грн

Наконечник силовий мідний луджений GC50-10

Артикул:

∅E:: 10.3

∅D:: 12.4

∅d:: 9.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 50

Розмір гвинта: М10

Тип: Кільцевий

74,01 грн

Є в наявності

Наконечник силовий мідний луджений GC50-10

Артикул:

∅E:: 10.3

∅D:: 12.4

∅d:: 9.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 50

Розмір гвинта: М10

74,01 грн

Є в наявності

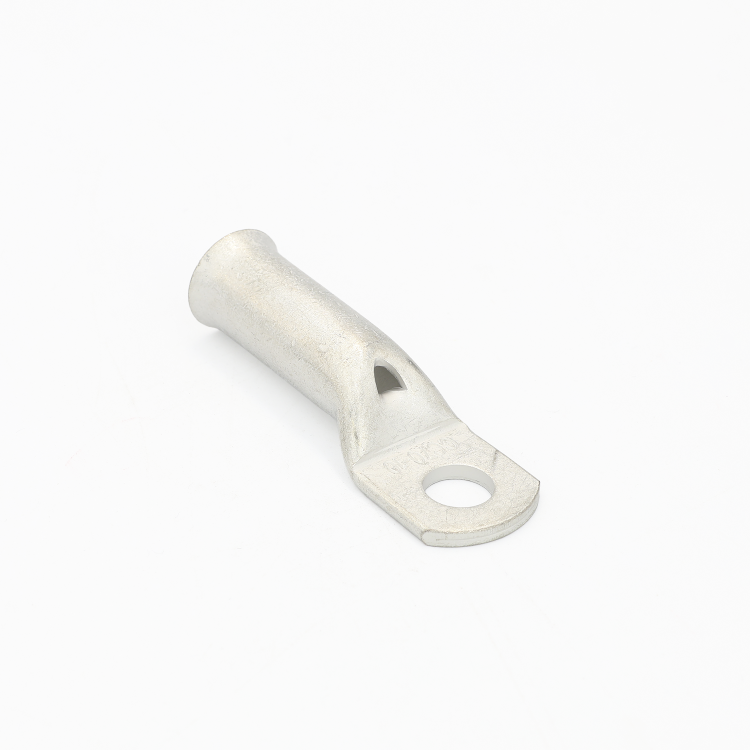

Наконечник силовий мідний луджений GC70-10

Артикул:

108,54 грн

Наконечник силовий мідний луджений GC70-10

Артикул:

∅E:: 10.3

∅D:: 15

∅d:: 12

Матеріал: Луджена мідь

Переріз номінальний, мм²: 70

Розмір гвинта: М10

Тип: Кільцевий

108,54 грн

Є в наявності

Наконечник силовий мідний луджений GC70-10

Артикул:

∅E:: 10.3

∅D:: 15

∅d:: 12

Матеріал: Луджена мідь

Переріз номінальний, мм²: 70

Розмір гвинта: М10

108,54 грн

Є в наявності

Наконечник силовий мідний луджений GC70-12

Артикул:

108,54 грн

Наконечник силовий мідний луджений GC70-12

Артикул:

∅E:: 12.7

∅D:: 15

∅d:: 12

Матеріал: Луджена мідь

Переріз номінальний, мм²: 70

Розмір гвинта: М12

Тип: Кільцевий

108,54 грн

Є в наявності

Наконечник силовий мідний луджений GC70-12

Артикул:

∅E:: 12.7

∅D:: 15

∅d:: 12

Матеріал: Луджена мідь

Переріз номінальний, мм²: 70

Розмір гвинта: М12

108,54 грн

Є в наявності

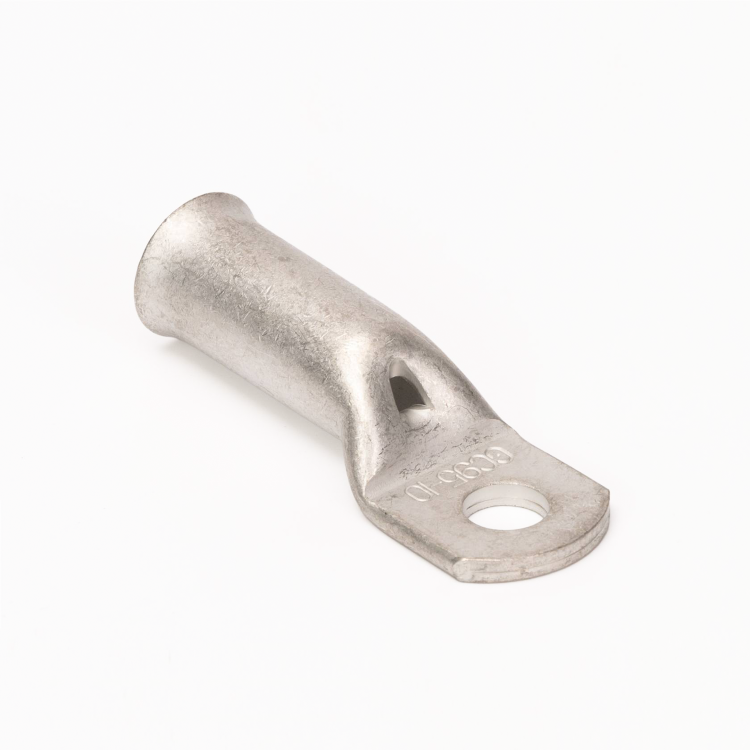

Наконечник силовий мідний луджений GC95-10

Артикул:

162,81 грн

Наконечник силовий мідний луджений GC95-10

Артикул:

∅E:: 10.3

∅D:: 17

∅d:: 13.4

Матеріал: Луджена мідь

Переріз номінальний, мм²: 95

Розмір гвинта: М10

Тип: Кільцевий

162,81 грн

Є в наявності

Наконечник силовий мідний луджений GC95-10

Артикул:

∅E:: 10.3

∅D:: 17

∅d:: 13.4

Матеріал: Луджена мідь

Переріз номінальний, мм²: 95

Розмір гвинта: М10

162,81 грн

Є в наявності

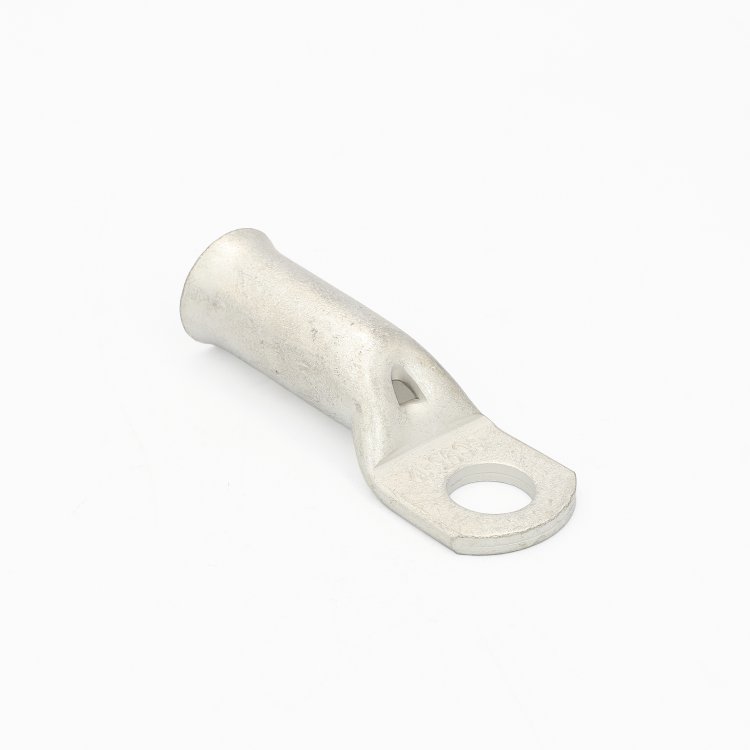

Наконечник силовий мідний луджений GC95-12

Артикул:

162,81 грн

Наконечник силовий мідний луджений GC95-12

Артикул:

∅E:: 12.7

∅D:: 17

∅d:: 13.4

Матеріал: Луджена мідь

Переріз номінальний, мм²: 95

Розмір гвинта: М12

Тип: Кільцевий

162,81 грн

Є в наявності

Наконечник силовий мідний луджений GC95-12

Артикул:

∅E:: 12.7

∅D:: 17

∅d:: 13.4

Матеріал: Луджена мідь

Переріз номінальний, мм²: 95

Розмір гвинта: М12

162,81 грн

Є в наявності

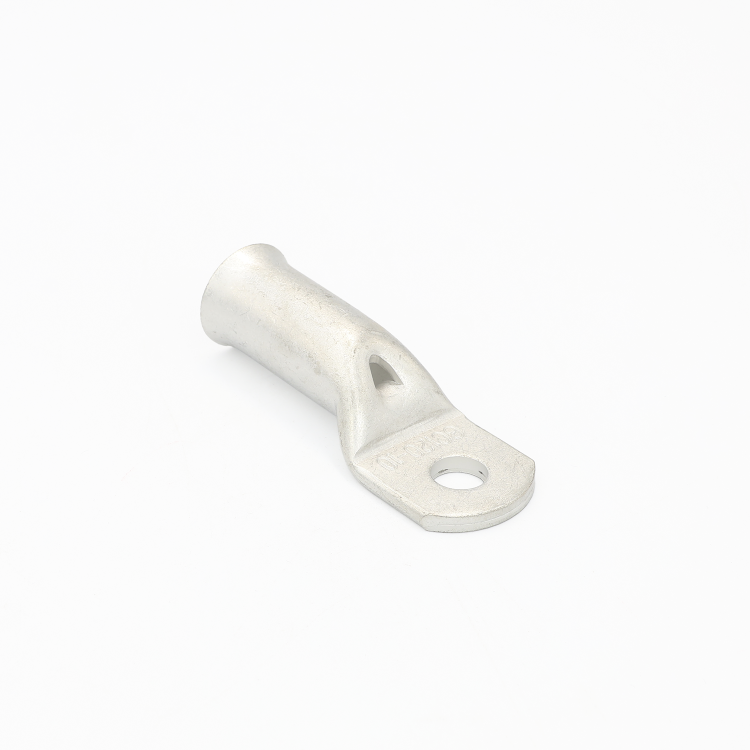

Наконечник силовий мідний луджений GC120-10

Артикул:

222,02 грн

Наконечник силовий мідний луджений GC120-10

Артикул:

∅E:: 10.3

∅D:: 19

∅d:: 15

Матеріал: Луджена мідь

Переріз номінальний, мм²: 120

Розмір гвинта: М10

Тип: Кільцевий

222,02 грн

Є в наявності

Наконечник силовий мідний луджений GC120-10

Артикул:

∅E:: 10.3

∅D:: 19

∅d:: 15

Матеріал: Луджена мідь

Переріз номінальний, мм²: 120

Розмір гвинта: М10

222,02 грн

Є в наявності

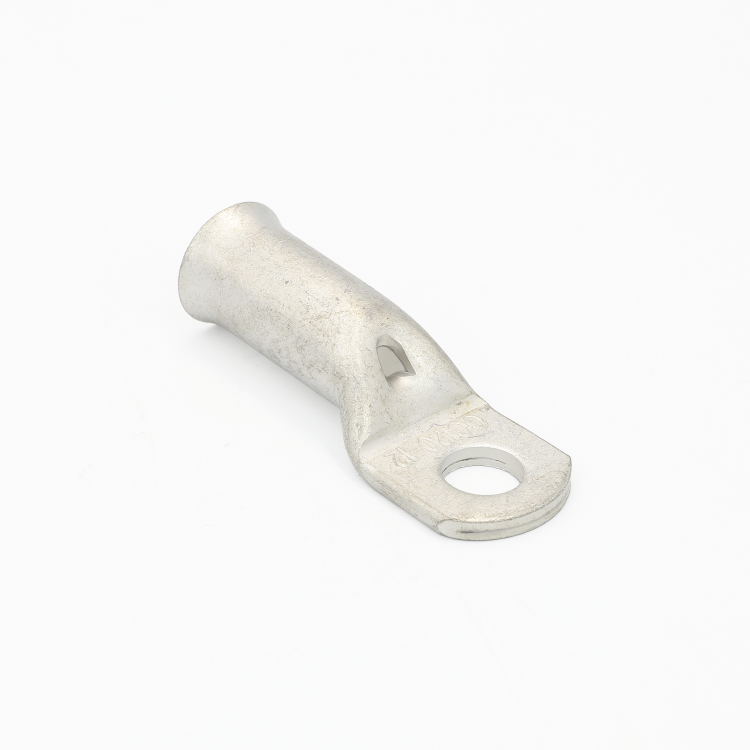

Наконечник силовий мідний луджений GC120-12

Артикул:

222,02 грн

Наконечник силовий мідний луджений GC120-12

Артикул:

∅E:: 12.7

∅D:: 19

∅d:: 15

Матеріал: Луджена мідь

Переріз номінальний, мм²: 120

Розмір гвинта: М12

Тип: Кільцевий

222,02 грн

Є в наявності

Наконечник силовий мідний луджений GC120-12

Артикул:

∅E:: 12.7

∅D:: 19

∅d:: 15

Матеріал: Луджена мідь

Переріз номінальний, мм²: 120

Розмір гвинта: М12

222,02 грн

Є в наявності

Документація

Опис

Кабельні наконечники мідні та мідні луджені GC з подовженою хвостовою частиною

Мідні кабельні наконечники серії GC — професійне рішення для окінцювання проводів і кабелів з мідними жилами. Виготовляються в двох варіантах:
1. Мідні наконечники - з міді марки М1, що забезпечує низький перехідний опір і надійний електричний контакт на весь термін експлуатації.
2. Мідні луджені наконечники - з міді марки М1 та з лудженим покриттям (олово + вісмут), що забезпечує низький перехідний опір, високу корозійну стійкість і надійний електричний контакт на весь термін експлуатації.

Метод монтажу — опресовування (обтиск за допомогою спеціалізованого інструменту).

Механічні інструменти для силових наконечників:
https://takel.com.ua/catalog/instrument-mehanicheskiy-dlya-silovyh-nakonechnikov-i-gilz

Гідравлічні інструменти для силових наконечників:
https://takel.com.ua/catalog/instrument-gidravlicheskiy-dlya-silovyh-nakonechnikov-i-gilz

Акумуляторні інструменти для силових наконечників:
https://takel.com.ua/catalog/instrument-elektricheskiy-dlya-silovyh-nakonechnikov-i-gilz

Ключові конструктивні особливості:

Подовжена хвостова частина по всіх розмірах — надійніша опресовка і краща фіксація кабелю порівняно зі стандартними серіями;
«Монтажна спідниця» — розширення у вхідній частині хвостовика, яке значно спрощує введення кабельних жил і прискорює монтаж;
Оглядове вікно — отвір у передній стінці хвостовика для візуального контролю правильності введення жили перед обпресовуванням;
Мідь марки М1 — оптимальне поєднання пластичності та механічної міцності: легко обпресовується і надійно утримує провід;
Луджене покриття на основі олова — висока електропровідність і захист від окислення.

Внутрішній діаметр хвостовиків розрахований для кабелів 1, 2 і 3 класів гнучкості. Для кабелів 4, 5 і 6 класів гнучкості рекомендується обирати наконечник на один номінал більше номіналу проводу.

Наконечники кабельні мідні луджені GC підходять для електромонтажних робіт, підключення силових кабелів, щитового обладнання та промислової автоматики. Сертифікація: добровільна сертифікація згідно ДСТУ EN 60947-1:2017 (обов'язковому декларуванню не підлягає). Мінімальна норма відвантаження — 1 штука.

Купити мідні кабельні наконечники GC в Україні можна у торгових партнерів компанії Takel, наявність на складі, доставка по всій країні.
