Наконечники SC мідні луджені

Наконечник силовий мідний луджений SC 185-16

Артикул:

267,24 грн

Наконечник силовий мідний луджений SC 185-16

Артикул:

∅E:: 17

∅D:: 23.1

∅d:: 18.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 185

Розмір гвинта: М16

Тип: Кільцевий

267,24 грн

Є в наявності

Наконечник силовий мідний луджений SC 185-16

Артикул:

∅E:: 17

∅D:: 23.1

∅d:: 18.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 185

Розмір гвинта: М16

267,24 грн

Є в наявності

Наконечник силовий мідний луджений SC 185/16

Артикул:

155,82 грн

Наконечник силовий мідний луджений SC 185/16

Артикул:

∅E:: 17

∅D:: 23

∅d:: 19

Матеріал: Луджена мідь

Переріз номінальний, мм²: 185

Розмір гвинта: М16

Тип: Кільцевий

155,82 грн

Є в наявності

Наконечник силовий мідний луджений SC 185/16

Артикул:

∅E:: 17

∅D:: 23

∅d:: 19

Матеріал: Луджена мідь

Переріз номінальний, мм²: 185

Розмір гвинта: М16

155,82 грн

Є в наявності

Наконечник силовий мідний луджений SC 185-20

Артикул:

280,61 грн

Наконечник силовий мідний луджений SC 185-20

Артикул:

∅E:: 21

∅D:: 23.1

∅d:: 18.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 185

Розмір гвинта: М20

Тип: Кільцевий

280,61 грн

Є в наявності

Наконечник силовий мідний луджений SC 185-20

Артикул:

∅E:: 21

∅D:: 23.1

∅d:: 18.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 185

Розмір гвинта: М20

280,61 грн

Є в наявності

Наконечник силовий мідний луджений SC 240-12

Артикул:

384,83 грн

Наконечник силовий мідний луджений SC 240-12

Артикул:

∅E:: 13

∅D:: 26

∅d:: 21

Матеріал: Луджена мідь

Переріз номінальний, мм²: 240

Розмір гвинта: М12

Тип: Кільцевий

384,83 грн

Є в наявності

Наконечник силовий мідний луджений SC 240-12

Артикул:

∅E:: 13

∅D:: 26

∅d:: 21

Матеріал: Луджена мідь

Переріз номінальний, мм²: 240

Розмір гвинта: М12

384,83 грн

Є в наявності

Наконечник силовий мідний луджений SC 240/12

Артикул:

209,89 грн

Наконечник силовий мідний луджений SC 240/12

Артикул:

∅E::

∅D::

∅d::

Матеріал: Луджена мідь

Переріз номінальний, мм²: 240

Розмір гвинта: М12

Тип: Кільцевий

209,89 грн

Є в наявності

Наконечник силовий мідний луджений SC 240-16

Артикул:

384,83 грн

Наконечник силовий мідний луджений SC 240-16

Артикул:

∅E:: 17

∅D:: 26

∅d:: 21

Матеріал: Луджена мідь

Переріз номінальний, мм²: 240

Розмір гвинта: М16

Тип: Кільцевий

384,83 грн

Є в наявності

Наконечник силовий мідний луджений SC 240-16

Артикул:

∅E:: 17

∅D:: 26

∅d:: 21

Матеріал: Луджена мідь

Переріз номінальний, мм²: 240

Розмір гвинта: М16

384,83 грн

Є в наявності

Наконечник силовий мідний луджений SC 240/16

Артикул:

209,89 грн

Наконечник силовий мідний луджений SC 240/16

Артикул:

∅E:: 17

∅D::

∅d::

Матеріал: Луджена мідь

Переріз номінальний, мм²: 240

Розмір гвинта: М16

Тип: Кільцевий

209,89 грн

Є в наявності

Наконечник силовий мідний луджений SC 300-16

Артикул:

616,72 грн

Наконечник силовий мідний луджений SC 300-16

Артикул:

∅E:: 17

∅D:: 29.4

∅d:: 23.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 300

Розмір гвинта: М16

Тип: Кільцевий

616,72 грн

Є в наявності

Наконечник силовий мідний луджений SC 300-16

Артикул:

∅E:: 17

∅D:: 29.4

∅d:: 23.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 300

Розмір гвинта: М16

616,72 грн

Є в наявності

Наконечник силовий мідний луджений SC 300-20

Артикул:

616,72 грн

Наконечник силовий мідний луджений SC 300-20

Артикул:

∅E:: 21

∅D:: 29.4

∅d:: 23.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 300

Розмір гвинта: М20

Тип: Кільцевий

616,72 грн

Є в наявності

Наконечник силовий мідний луджений SC 300-20

Артикул:

∅E:: 21

∅D:: 29.4

∅d:: 23.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 300

Розмір гвинта: М20

616,72 грн

Є в наявності

Наконечник силовий мідний луджений SC 400-16

Артикул:

1 085,42 грн

Наконечник силовий мідний луджений SC 400-16

Артикул:

∅E:: 17

∅D:: 35.8

∅d:: 28.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 400

Розмір гвинта: М16

Тип: Кільцевий

1 085,42 грн

Є в наявності

Наконечник силовий мідний луджений SC 400-16

Артикул:

∅E:: 17

∅D:: 35.8

∅d:: 28.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 400

Розмір гвинта: М16

1 085,42 грн

Є в наявності

Наконечник силовий мідний луджений SC 400-20

Артикул:

1 085,42 грн

Наконечник силовий мідний луджений SC 400-20

Артикул:

∅E:: 21

∅D:: 35.8

∅d:: 28.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 400

Розмір гвинта: М20

Тип: Кільцевий

1 085,42 грн

Є в наявності

Наконечник силовий мідний луджений SC 400-20

Артикул:

∅E:: 21

∅D:: 35.8

∅d:: 28.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 400

Розмір гвинта: М20

1 085,42 грн

Є в наявності

Наконечник силовий мідний луджений SC 500-16

Артикул:

1 578,79 грн

Наконечник силовий мідний луджений SC 500-16

Артикул:

∅E:: 17

∅D:: 38.2

∅d:: 30

Матеріал: Луджена мідь

Переріз номінальний, мм²: 500

Розмір гвинта: М16

Тип: Кільцевий

1 578,79 грн

Є в наявності

Наконечник силовий мідний луджений SC 500-16

Артикул:

∅E:: 17

∅D:: 38.2

∅d:: 30

Матеріал: Луджена мідь

Переріз номінальний, мм²: 500

Розмір гвинта: М16

1 578,79 грн

Є в наявності

Наконечник силовий мідний луджений SC 500-20

Артикул:

1 578,79 грн

Наконечник силовий мідний луджений SC 500-20

Артикул:

∅E:: 21

∅D:: 38.2

∅d:: 30

Матеріал: Луджена мідь

Переріз номінальний, мм²: 500

Розмір гвинта: М20

Тип: Кільцевий

1 578,79 грн

Є в наявності

Наконечник силовий мідний луджений SC 500-20

Артикул:

∅E:: 21

∅D:: 38.2

∅d:: 30

Матеріал: Луджена мідь

Переріз номінальний, мм²: 500

Розмір гвинта: М20

1 578,79 грн

Є в наявності

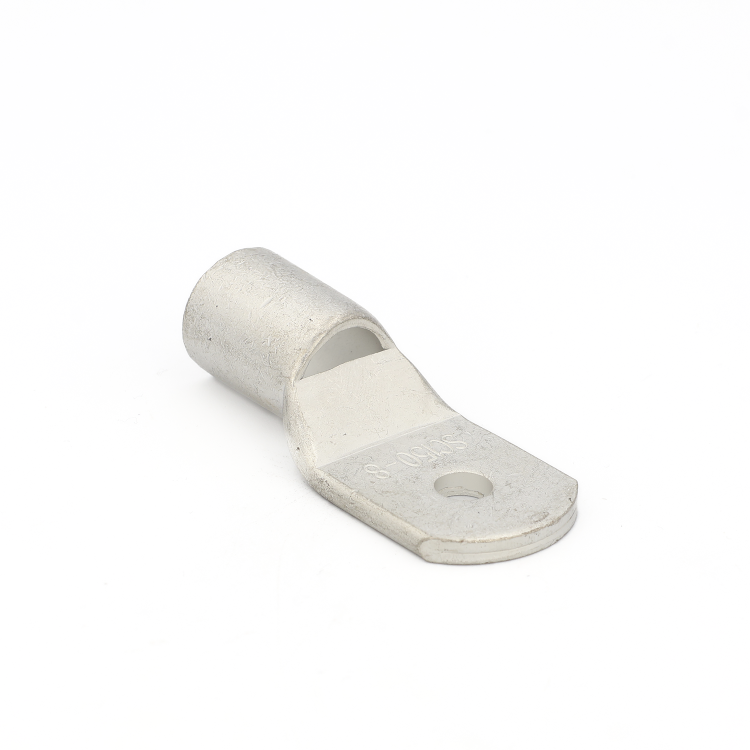

Наконечник силовий мідний луджений SC 150-8

Артикул:

181,73 грн

Наконечник силовий мідний луджений SC 150-8

Артикул:

∅E:: 8.4

∅D:: 20.8

∅d:: 16.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 150

Розмір гвинта: М8

Тип: Кільцевий

181,73 грн

Є в наявності

Наконечник силовий мідний луджений SC 150-8

Артикул:

∅E:: 8.4

∅D:: 20.8

∅d:: 16.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 150

Розмір гвинта: М8

181,73 грн

Є в наявності

Наконечник силовий мідний луджений SC 185-10

Артикул:

267,24 грн

Наконечник силовий мідний луджений SC 185-10

Артикул:

∅E:: 10.5

∅D:: 23.1

∅d:: 18.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 185

Розмір гвинта: М10

Тип: Кільцевий

267,24 грн

Є в наявності

Наконечник силовий мідний луджений SC 185-10

Артикул:

∅E:: 10.5

∅D:: 23.1

∅d:: 18.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 185

Розмір гвинта: М10

267,24 грн

Є в наявності

Наконечник силовий мідний луджений SC 240-10

Артикул:

384,83 грн

Наконечник силовий мідний луджений SC 240-10

Артикул:

∅E:: 10.5

∅D:: 26

∅d:: 21

Матеріал: Луджена мідь

Переріз номінальний, мм²: 240

Розмір гвинта: М10

Тип: Кільцевий

384,83 грн

Є в наявності

Наконечник силовий мідний луджений SC 240-10

Артикул:

∅E:: 10.5

∅D:: 26

∅d:: 21

Матеріал: Луджена мідь

Переріз номінальний, мм²: 240

Розмір гвинта: М10

384,83 грн

Є в наявності

Документація

Опис

Наконечники силові мідні лужені серії SC

Наконечники серії SC призначені для окінцювання мідних проводів і кабелів перед підключенням до електрообладнання. Наконечники SC TM Takel та ТМ Lee, відрізняються між собою геометричними розмірами, матеріалом і покриттям.

Наконечники Takel виготовлені з міді марки М1 з чистотою 99,9% і вкриті сплавом олово + вісмут. Висока пластичність матеріалу забезпечує рівномірну деформацію під час обпресовування — наконечник щільно обтискає жили проводу й утворює надійний довгостроковий контакт. Лінійка охоплює перерізи від 1,5 до 500 мм², що дозволяє підібрати рішення як для побутового монтажу, так і для промислових об'єктів із силовими кабелями великого перерізу.

Наконечники Lee виготовлені з міді марки М2 з гальванічним покриттям. Лінійка представлена в діапазоні перерізів від 6 до 240 мм² і повністю відповідає технічним вимогам до окінцювання проводів. Стандарт Lee має дещо інші геометричні розміри порівняно з Takel, тому перед замовленням рекомендуємо звіритися з таблицею розмірів — це допоможе точно підібрати наконечник під кабельну жилу та отвір під болт.

Конструктивні особливості

Обидва стандарти підходять як для обпресовування, так і для лютування. Отвір у передній стінці хвостової частини дозволяє візуально контролювати введення проводу — зручна деталь, що виключає помилкове обпресовування без проводу. Внутрішній діаметр хвостовиків розрахований для провідників 1, 2 і 3 класів гнучкості. Для кабелів 4, 5 і 6 класів гнучкості рекомендується обирати наконечник на один номінал більше від номіналу проводу. Рекомендуємо завжди порівнювати внутрішні діаметри хвостових частин наконечників з реальним діаметром кабельних жил, а зовнішні діаметри хвостових частин з пазами матриць.

Сертифікація

Продукція підлягає добровільній сертифікації згідно з вимогами ДСТУ EN 60947-1:2017. Одиниця виміру та мінімальна норма відвантаження — штука.
