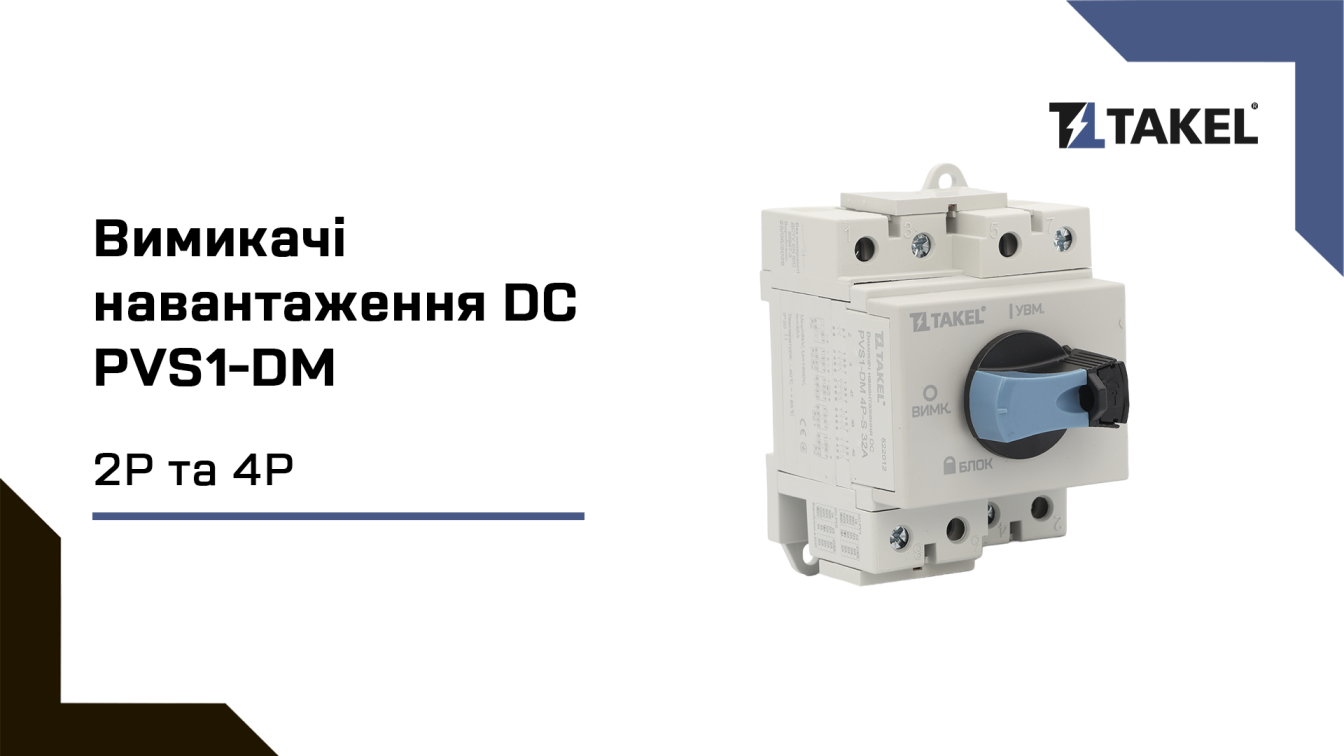

Вимикачі навантаження постійного струму серії PVS-1 DM
Пристрої призначені для комутації кіл сонячних панелей (PV-систем), а також інших кіл постійного та змінного струму в межах заявлених номінальних параметрів. Основні конструктивні та технічні особливості: Дугогасіння та контактна група: Використовується карусельний механізм із контактами ножового типу. Полюси розміщені на окремих рівнях. У момент комутації під напругою рухомі контакти швидко розвертаються на 90°, а спеціальний внутрішній рельєф корпусу ізолює простір між ними, забезпечуючи швидке гасіння електричної дуги. Матеріал корпусу: Тіло пристрою виконане з термостійкого пластику з високим індексом придушення горіння (клас V0). Модельний ряд та підключення: Двополюсний вимикач (2P): Стандартна схема підключення «вхід (верх) — вихід (низ)». Чотириполюсний вимикач (4P): Заводська збірка за схемою 4S перетворює його на двополюсний за допомогою двох перемичок. Послідовний розрив підвищує комутаційну здатність за рахунок ділення дуги на частини. Знімаючи або переставляючи перемички, пристрій можна перетворити на стандартний 4-полюсний (для двох незалежних кіл) або комутувати за іншими схемами (4B, 4T). Маркування та вибір режимів: На бічній панелі пристроїв нанесені схеми підключення та таблиці допустимих навантажень за категоріями застосування згідно з міжнародними стандартами для сонячної енергетики: PV1 — для стандартних умов експлуатації; PV2 — для ускладнених умов комутації. Вибір робочого струму та напруги здійснюється безпосередньо за таблицею на корпусі залежно від обраної конфігурації полюсів.
