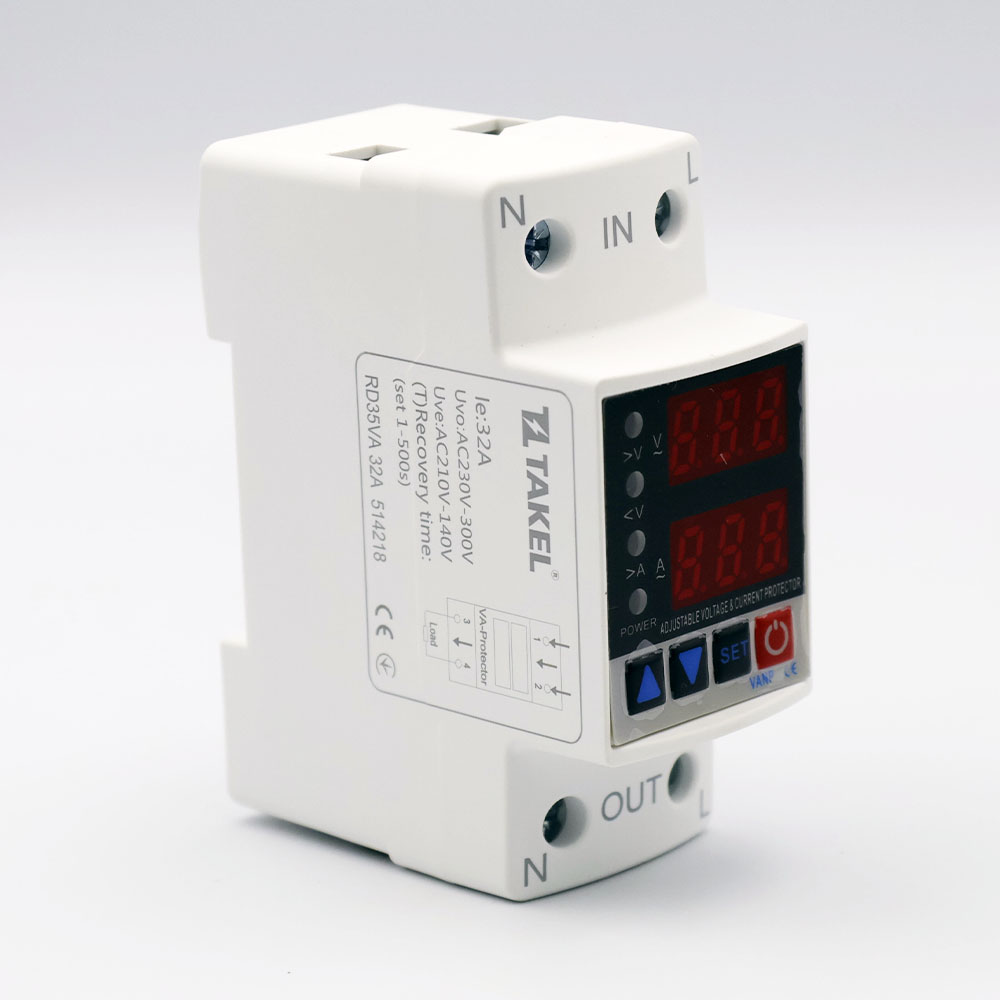

Реле напруги та струму модульне однофазне RD35VA 32А TAKEL
Технічна специфікація
Номінальна напруга ізоляції Ui, В: 400
Частота F, Гц: 50-60
Кіл-ть і тип контактів: 1NO
Номінальний струм In, А: 32
Діапазон робочої напруги: 80-400 (АС)
Ступінь захисту: IP20
Останні переглянуті товари
Номінальна напруга ізоляції Ui, В: 400
Частота F, Гц: 50-60
Кіл-ть і тип контактів: 1NO
Номінальний струм In, А: 32
Діапазон робочої напруги: 80-400 (АС)
Ступінь захисту: IP20
Момент затягування гвинтів, Нм: 2
Механічна зносостійкість, циклів: 10⁶
Експлуатаційна температура, °C: від - 50 до +55
Кількість фаз: 1
Електрична зносостійкість, циклів: 10⁵
Похибка, %: 0.01
Захист від перенапруги: 230...300В (крок 1В, зав. 280В)
Захист від заниженої напруги: 210...140В (крок 1В, зав. 160В)
Час відновлення після захисту: -
Температура зберігання, °C: від - 30 до +70
Захист від надструму: 1...40А (крок 0.1А, зав. 63А)
Час відновлення після надструму: 1...600с (крок 1с, зав. 5с)
Кількість вимкнень від надструму: 1-20/OFF (крок 1, зав. OFF)
Час увімкнення: 1...500с (крок 1с, зав. 10с)
Напруга відновлення після перенапруги: 225...295В (крок 1В, зав. 280В)
Час відновлення після перенапруги: 1...500с (крок 1с, зав. 30с)
Затримка захисту від перенапруги: 0.1...30с (крок 0.1с, зав. 1с)
Напруга відновлення після заниженої напруги: 215...145В (крок 1В, зав. 175В)
Час відновлення після заниженої напруги: 1...500с (крок 1с, зав. 30с)
Затримка захисту від заниженої напруги: 0.1...30с (крок 0.1с, зав. 1с)
Затримка захисту від надструму: 0.1...30с (крок 0.1с, зав. 1с)
Калібрування напруги: -9.5…9.5% (крок 0.5%, зав. 0%)
Калібрування струму: -9.5…9.5% (крок 0.5%, зав. 0%)
Захист від трифазного дисбалансу напруги: -
Напруга відновлення після захисту від дисбалансу: -
Захист фаз при дисбалансі: -
Захисту від порушення порядку фаз: -
Вимкнення при кіловат-годинах: -
Номінальний диференційний струм відключення ІΔn, мА: -
Потужність споживання, ВА: 1
Максимальний струм: 40А (10хв)
