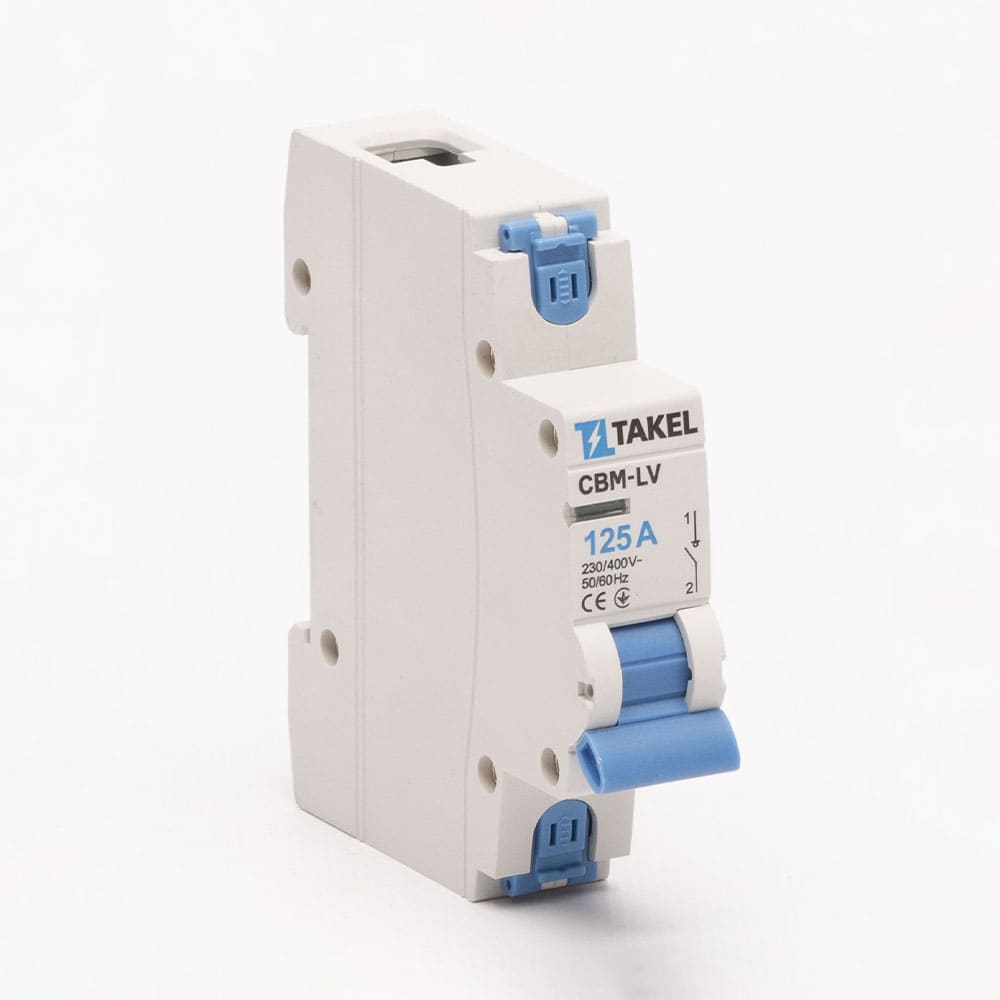

Вимикач навантаження CBM-LV 1P 125A TAKEL

Тип упаковки: картонна уп.

Переріз одножильного проводу, мм²: 1...35

Кіл-ть положень: 2

Категорії застосування: АС-22А

Частота F, Гц: 50/60

Номінальний струм In, А: 125

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5

Механічна зносостійкість, циклів: 20000

Електрична зносостійкість, циклів: 10000

Робоча температура, °С: -40...+55

Переріз одножильного проводу, мм²: 2.5...16

Кіл-ть положень: 3

Категорії застосування: AC-22В

Частота F, Гц: 50

Номінальний струм In, А: 50

Кількість модулів: 3

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 1.2

Механічна зносостійкість, циклів: 30 000

Експлуатаційна температура, °C: -10...+50

Електрична зносостійкість, циклів: 10 000

Номінальна найбільша здатність, що включає Icm, кА: 2.5

∅D:: 14

∅d:: 7

T (товщина стінки після усадки), мм: 0.60±0.10

Тип упаковки: Бухта (рулон)

Кіл-ть в бухті, м : 100

Коефіцієнт усадки: 2:1

Сумісність: Для замків серії JX-8

Матеріал: Сталь

Номінальна напруга Un, В: 230/400

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50

Номінальний струм In, А: 20А

Кількість модулів: 3

Часострумова характеристика: D

Уставка електромагнітного відключення Іi: 10...20 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Номінальна імпульсна напруга Uimp, В: 4000

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20000

Температура монтажу, °C: от - 10 до +55

Номінальна найбільша здатність вимкнення Icn, А: 6000

Електрична зносостійкість, циклів: 6000

Спосіб з'єднання: Провід, штирова (PIN) шина, вилкова (FORK) шина

Робоча температура, °С: -40...+55

Категорія селективності: A

∅D:: 4

∅d:: 2

T (товщина стінки після усадки), мм: 0.45±0.03

Тип упаковки: Бухта (рулон)

Кіл-ть в бухті, м : 200

Коефіцієнт усадки: 2:1

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 63А

Кількість модулів: 3

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 5...10 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Номінальна імпульсна напруга Uimp, В: 4

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів:

Температура монтажу, °C: - 10...+55

Номінальна найбільша здатність вимкнення Icn, А: 6000

Електрична зносостійкість, циклів:

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

Тип упаковки: Картонна коробка

Кіл-ть і тип контактів: 1NС

Форма: Потай

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 3А

Кількість модулів: 1

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 5...10 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Номінальна імпульсна напруга Uimp, В: 4

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20 000

Температура монтажу, °C: - 10...+55

Номінальна найбільша здатність вимкнення Icn, А: 4 500

Електрична зносостійкість, циклів: 10 000

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 4А

Кількість модулів: 1

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 5...10 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Номінальна імпульсна напруга Uimp, В: 4

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20 000

Температура монтажу, °C: - 10...+55

Номінальна найбільша здатність вимкнення Icn, А: 4 500

Електрична зносостійкість, циклів: 10 000

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

Призначення: Різання проводу

Номінальна напруга Un, В: 230/400

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50

Номінальний струм In, А: 1А

Кількість модулів: 2

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 3...5 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Номінальна імпульсна напруга Uimp, В: 4 000

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20 000

Температура монтажу, °C: від - 10 до +55

Номінальна найбільша здатність вимкнення Icn, А: 6000

Електрична зносостійкість, циклів: 6 000

Спосіб з'єднання: Провід, штирова (PIN) шина, вилкова (FORK) шина

Робоча температура, °С: -40...+55

Категорія селективності: А
