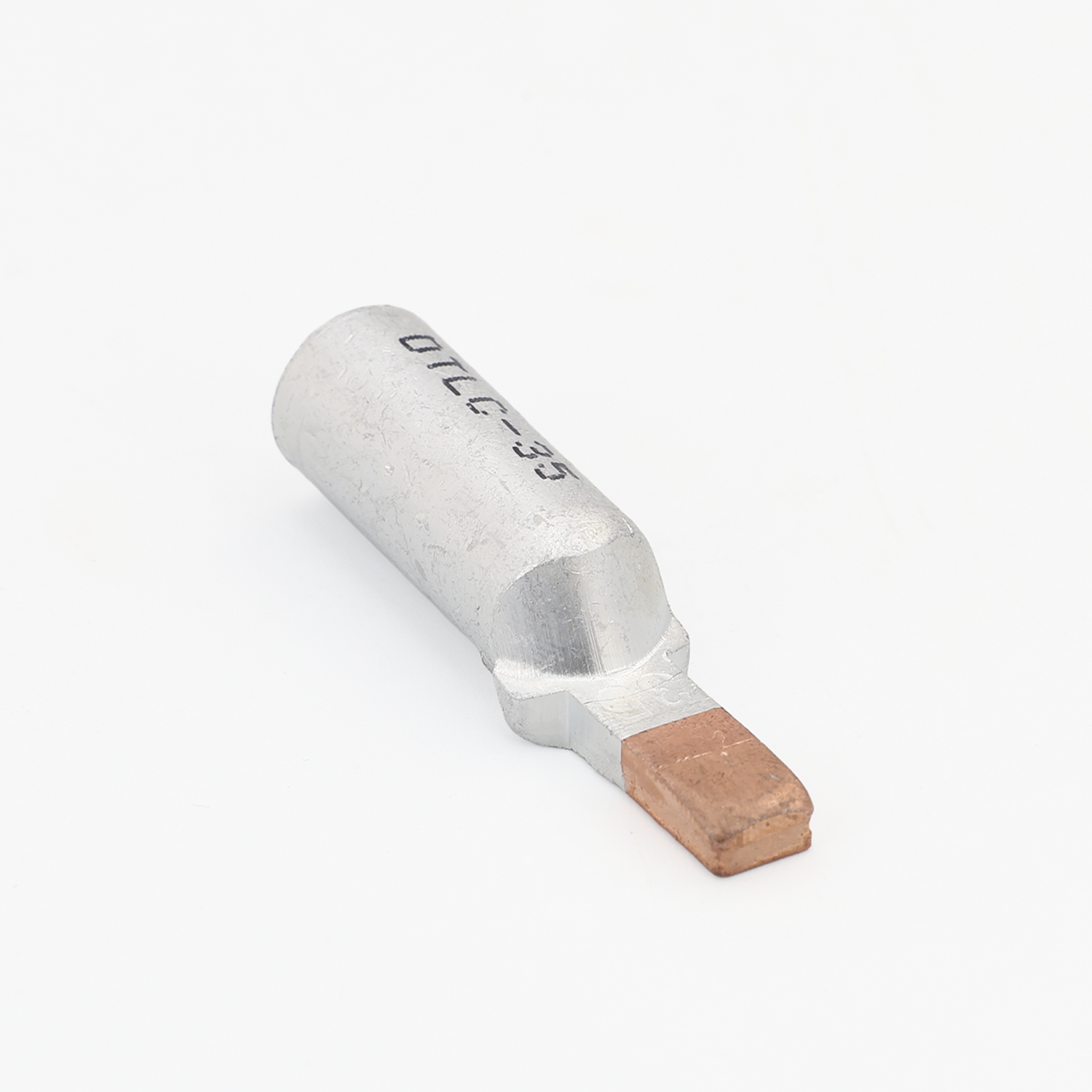

Штирові алюмо-мідні наконечники DTLC
Тип наконечника: плоский штировий (Pin) біметалевий перехідник для зручного з'єднання алюмінієвих провідників із мідними та латунними контактними групами електротехнічного обладнання.
Особливості застосування: наконечники серії DTLC розроблені для окінцювання жил алюмінієвого кабелю та підключення його до контактних груп автоматичних вимикачів, дифавтоматів, ПЗВ та іншої модульної техніки. Найчастіше їх використовують, як наконечники для кабелю СІП. В наконечники заводять ввідний алюмінієвий кабель для підключення до автоматів
Матеріал: обтискна хвостова частина (гільза) - електротехнічний алюміній; робоча контактна зона (штир) - електротехнічна мідь.
Конструкція: виріб являє собою монолітну деталь, де трубчастий алюмінієвий корпус з'єднаний із жорстким мідним штирем прямокутного профілю. Алюмінієва гільза забезпечує те, що наконечник підходить для алюмінієвого дроту СІП. Плоска форма мідного штиря гарантує максимальну площу прилягання до затискних пластин модульної автоматики. Ширина мідного штиря спеціально розрахова для сумісності наконечника з більшістю існуючих контактних груп модульних автоматів та іншого модульного обладнання
Номінальний переріз: 10-70 мм²
Метод монтажу: опресування.
Рекомендований профіль опресувального інструменту: гексагональний або клиновидний.
Сертифікація в Україні: добровільна сертифікація згідно з ДСТУ EN 60947-1:2017; обов'язковому декларуванню не підлягає.
Одиниця виміру (мін. норма відвантаження): штука.
Важливо: для надійної фіксації наконечника на кабелі слід використовувати виключно спеціалізований опресувальний інструмент (прес-кліщі) з матрицями відповідного перерізу. Категорично забороняється намагатись опресувати наконечник молотком, зубилом та іншими інструментами, що не призначені для цього. Також заборонено паяння для закріплення подібних наконечників на дроті.
-
Технічна специфікація
-
-
Переріз номінальний, мм²
35
-
-
-
-
-
-
-
-
