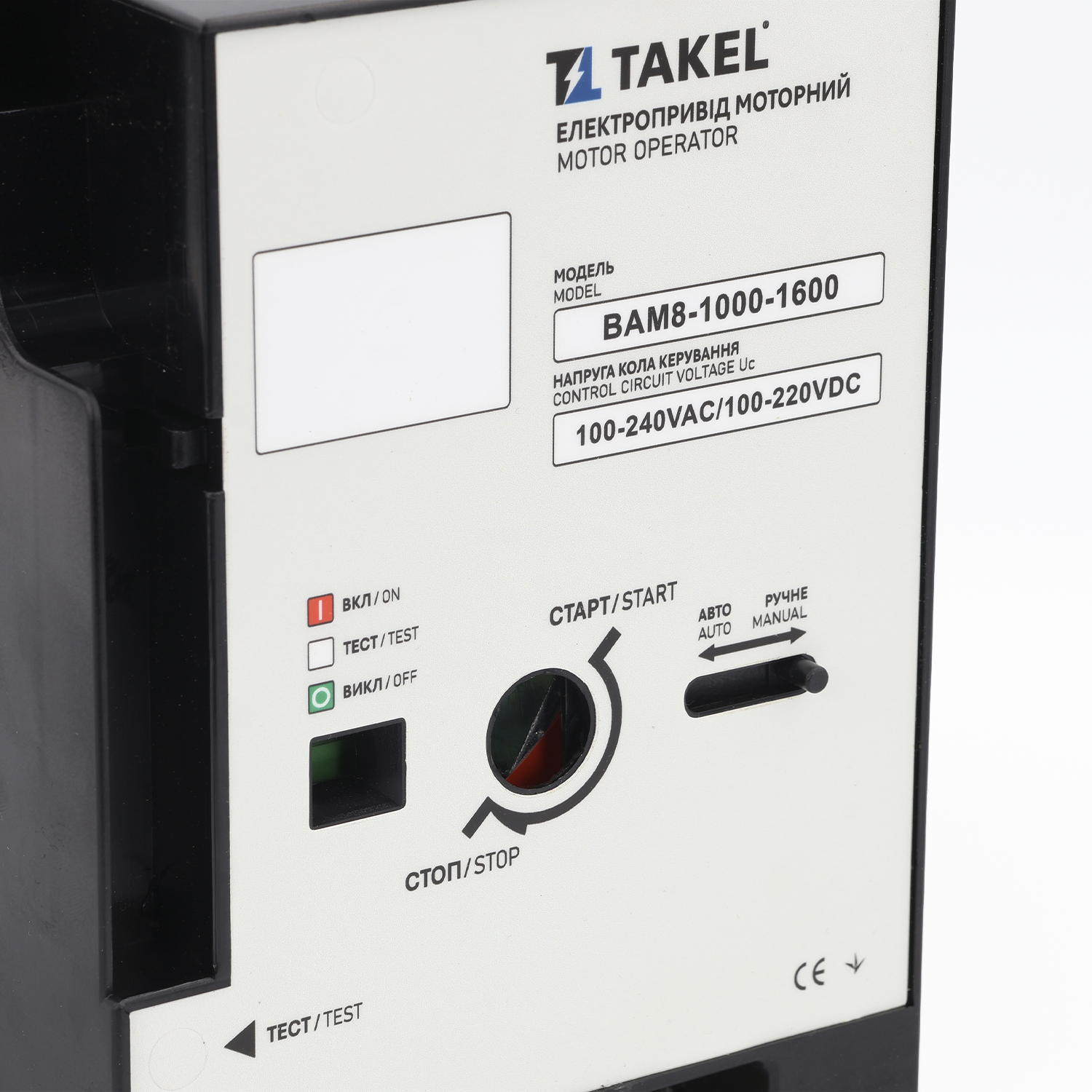

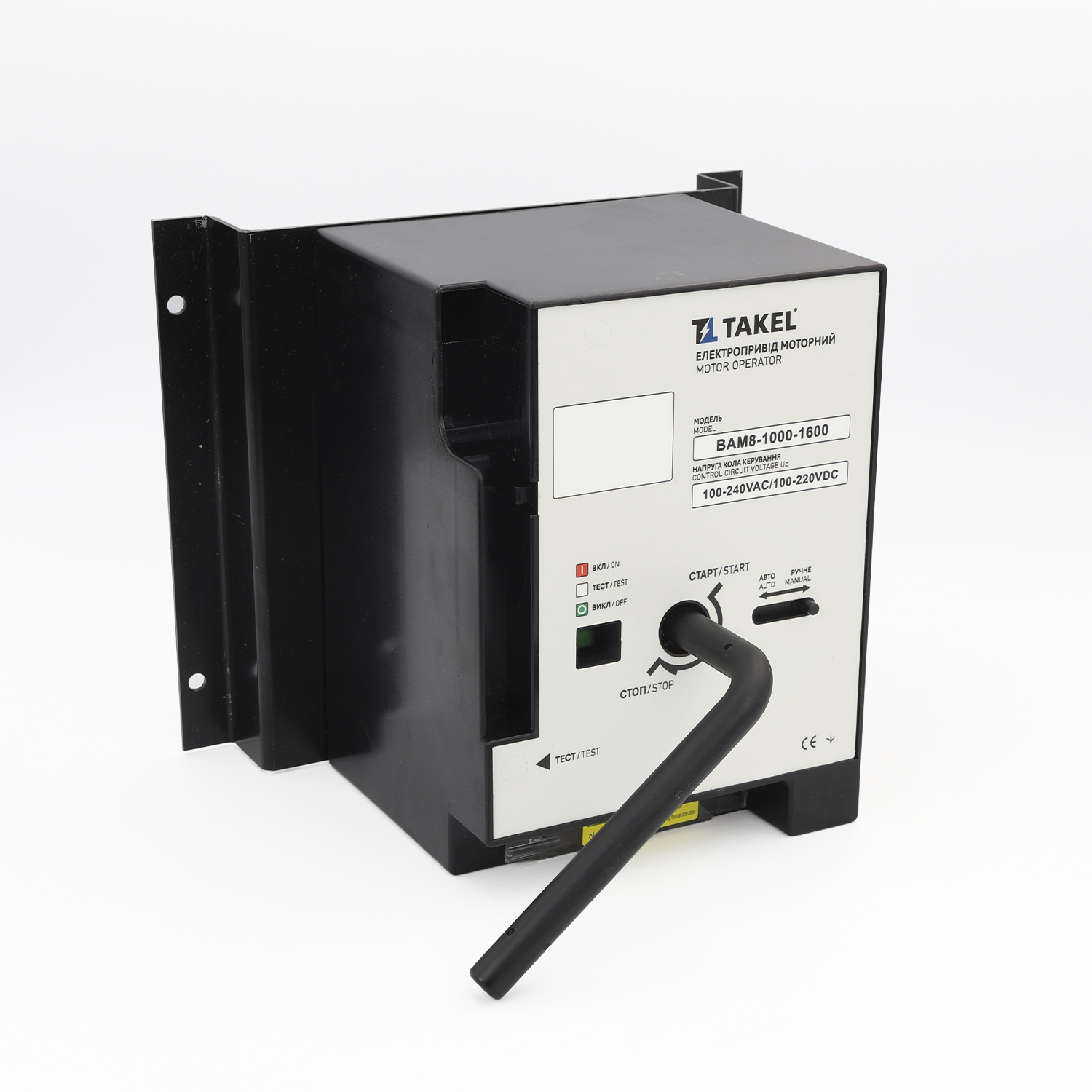

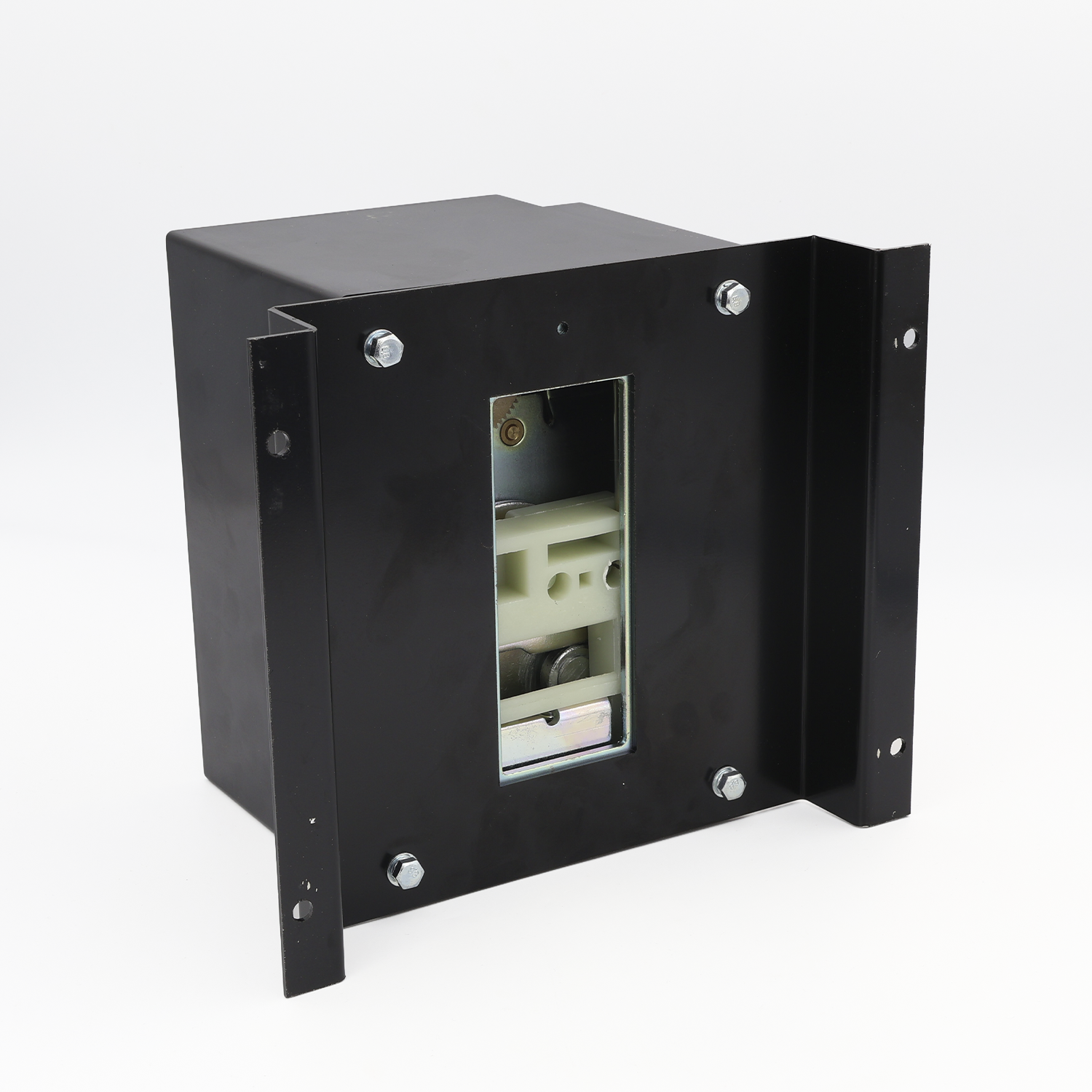

Електропривід моторний для ВАМ8-1000-1600 TAKEL

Номінальна напруга Un, В: АС 100...240 В / DC 100...220 В

Частота F, Гц: 50/60

Сумісність: ВАМ8-1000-1600

Робоча температура, °С: -5...+40

Час перемикання, с: 0.7...1.5

Кількість полюсів: 3

Переріз багатожильного проводу, мм²: 4…50

Номінальна напруга Un, В: 230/400

Переріз одножильного проводу, мм²: 4…25

Категорії застосування: AC-1, AC-3

Номінальна напруга ізоляції Ui, В: 1000

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 230 ~

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 125

Номінальний струм для категорії AC-3 (Ie, AC-3), А: 95

Номінальна потужність (Р) при 230В (AC-3), кВт: 25

Номінальна потужність (Р) при 400В (AC-3), кВт: 45

Номінальна потужність (Р) при 660В (AC-3), кВт: 49

Кіл-ть і тип контактів: 3 NO

Типорозмір (Габарит): 4

Додаткові контакти : 1 NO + 1 NC

Час спрацювання: 20…26 мс: замикання, 6…20 мс: розмикання

Номінальний струм для категорії AC-4 (Ie, AC-4), А: 44

Механічний ресурс циклів, млн.: 3

Електричний ресурс циклів, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 додаткових контактів, А: 10

Ue (АС) додаткових контактів, В: 400

Момент затягування гвинтів, Нм: 12

Номінальна імпульсна напруга Uimp, В: 8000

Номінальна найбільша здатність вимкнення Icn, А: 760

Номінальний короткочасний допустимий струм Icw, кА: 135A - 10 хв, 400A - 1 хв, 800A - 10 с, 1100A - 1 с

Номінальна найбільша здатність, що включає Icm, кА: 950 при 400 В

Робоча температура, °С: -20…70

Межі напруги кола керування: 0.8...1.1 Us: робочий, 0.3...0.6 Us: вимкнення

Кількість полюсів: 3

Переріз багатожильного проводу, мм²: 4…50

Номінальна напруга Un, В: 230/400

Переріз одножильного проводу, мм²: 4…25

Категорії застосування: AC-1, AC-3

Номінальна напруга ізоляції Ui, В: 1000

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 400 ~

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 125

Номінальний струм для категорії AC-3 (Ie, AC-3), А: 95

Номінальна потужність (Р) при 230В (AC-3), кВт: 25

Номінальна потужність (Р) при 400В (AC-3), кВт: 45

Номінальна потужність (Р) при 660В (AC-3), кВт: 49

Кіл-ть і тип контактів: 3 NO

Типорозмір (Габарит): 4

Додаткові контакти : 1 NO + 1 NC

Час спрацювання: 20…26 мс: замикання, 6…20 мс: розмикання

Номінальний струм для категорії AC-4 (Ie, AC-4), А: 44

Механічний ресурс циклів, млн.: 3

Електричний ресурс циклів, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 додаткових контактів, А: 10

Ue (АС) додаткових контактів, В: 400

Момент затягування гвинтів, Нм: 12

Номінальна імпульсна напруга Uimp, В: 8000

Номінальна найбільша здатність вимкнення Icn, А: 760

Номінальний короткочасний допустимий струм Icw, кА: 135A - 10 хв, 400A - 1 хв, 800A - 10 с, 1100A - 1 с

Номінальна найбільша здатність, що включає Icm, кА: 950 при 400 В

Робоча температура, °С: -20…70

Межі напруги кола керування: 0.8...1.1 Us: робочий, 0.3...0.6 Us: вимкнення

Кількість полюсів: 3

Переріз багатожильного проводу, мм²: 4…50

Номінальна напруга Un, В: 230/400

Переріз одножильного проводу, мм²: 4…25

Категорії застосування: AC-1, AC-3

Номінальна напруга ізоляції Ui, В: 1000

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 230 ~

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 100

Номінальний струм для категорії AC-3 (Ie, AC-3), А: 80

Номінальна потужність (Р) при 230В (AC-3), кВт: 22

Номінальна потужність (Р) при 400В (AC-3), кВт: 37

Номінальна потужність (Р) при 660В (AC-3), кВт: 45

Кіл-ть і тип контактів: 3 NO

Типорозмір (Габарит): 4

Додаткові контакти : 1 NO + 1 NC

Час спрацювання: 20…26 мс: замикання, 6…20 мс: розмикання

Номінальний струм для категорії AC-4 (Ie, AC-4), А: 37

Механічний ресурс циклів, млн.: 3

Електричний ресурс циклів, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 додаткових контактів, А: 10

Ue (АС) додаткових контактів, В: 400

Момент затягування гвинтів, Нм: 12

Номінальна імпульсна напруга Uimp, В: 8000

Номінальна найбільша здатність вимкнення Icn, А: 640

Номінальний короткочасний допустимий струм Icw, кА: 135A - 10 хв, 320A - 1 хв, 640A - 10 с, 990A - 1 с

Номінальна найбільша здатність, що включає Icm, кА: 800 при 400 В

Робоча температура, °С: -20…70

Межі напруги кола керування: 0.8...1.1 Us: робочий, 0.3...0.6 Us: вимкнення

Кількість полюсів: 3

Переріз багатожильного проводу, мм²: 1…35

Номінальна напруга Un, В: 230/400

Переріз одножильного проводу, мм²: 1…35

Категорії застосування: AC-1, AC-3

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 230 ~

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 80

Номінальний струм для категорії AC-3 (Ie, AC-3), А: 65

Номінальна потужність (Р) при 230В (AC-3), кВт: 18.5

Номінальна потужність (Р) при 400В (AC-3), кВт: 30

Номінальна потужність (Р) при 660В (AC-3), кВт: 37

Кіл-ть і тип контактів: 3 NO

Типорозмір (Габарит): 4

Додаткові контакти : 1 NO + 1 NC

Час спрацювання: 20…26 мс: замикання, 8…12 мс: розмикання

Номінальний струм для категорії AC-4 (Ie, AC-4), А: 28

Механічний ресурс циклів, млн.: 5

Електричний ресурс циклів, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 додаткових контактів, А: 10

Ue (АС) додаткових контактів, В: 400

Момент затягування гвинтів, Нм: 5

Номінальна імпульсна напруга Uimp, В: 6000

Номінальна найбільша здатність вимкнення Icn, А: 520

Номінальний короткочасний допустимий струм Icw, кА: 110A - 10 хв, 260A - 1 хв, 520A - 10 с, 900A - 1 с

Номінальна найбільша здатність, що включає Icm, кА: 650 при 400 В

Робоча температура, °С: -20…70

Межі напруги кола керування: 0.8...1.1 Us: робочий, 0.3...0.6 Us: вимкнення

Кількість полюсів: 3

Переріз багатожильного проводу, мм²: 4…50

Номінальна напруга Un, В: 230/400

Переріз одножильного проводу, мм²: 4…25

Категорії застосування: AC-1, AC-3

Номінальна напруга ізоляції Ui, В: 1000

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 400 ~

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 100

Номінальний струм для категорії AC-3 (Ie, AC-3), А: 80

Номінальна потужність (Р) при 230В (AC-3), кВт: 22

Номінальна потужність (Р) при 400В (AC-3), кВт: 37

Номінальна потужність (Р) при 660В (AC-3), кВт: 45

Кіл-ть і тип контактів: 3 NO

Типорозмір (Габарит): 4

Додаткові контакти : 1 NO + 1 NC

Час спрацювання: 20…26 мс: замикання, 6…20 мс: розмикання

Номінальний струм для категорії AC-4 (Ie, AC-4), А: 37

Механічний ресурс циклів, млн.: 3

Електричний ресурс циклів, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 додаткових контактів, А: 10

Ue (АС) додаткових контактів, В: 400

Момент затягування гвинтів, Нм: 12

Номінальна імпульсна напруга Uimp, В: 8000

Номінальна найбільша здатність вимкнення Icn, А: 640

Номінальний короткочасний допустимий струм Icw, кА: 135A - 10 хв, 320A - 1 хв, 640A - 10 с, 990A - 1 с

Номінальна найбільша здатність, що включає Icm, кА: 800 при 400 В

Робоча температура, °С: -20…70

Межі напруги кола керування: 0.8...1.1 Us: робочий, 0.3...0.6 Us: вимкнення

Кількість полюсів: 3

Переріз багатожильного проводу, мм²: 1…35

Номінальна напруга Un, В: 230/400

Переріз одножильного проводу, мм²: 1…35

Категорії застосування: AC-1, AC-3

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 400 ~

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 80

Номінальний струм для категорії AC-3 (Ie, AC-3), А: 65

Номінальна потужність (Р) при 230В (AC-3), кВт: 18.5

Номінальна потужність (Р) при 400В (AC-3), кВт: 30

Номінальна потужність (Р) при 660В (AC-3), кВт: 37

Кіл-ть і тип контактів: 3 NO

Типорозмір (Габарит): 4

Додаткові контакти : 1 NO + 1 NC

Час спрацювання: 20…26 мс: замикання, 8…12 мс: розмикання

Номінальний струм для категорії AC-4 (Ie, AC-4), А: 28

Механічний ресурс циклів, млн.: 5

Електричний ресурс циклів, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 додаткових контактів, А: 10

Ue (АС) додаткових контактів, В: 400

Момент затягування гвинтів, Нм: 5

Номінальна імпульсна напруга Uimp, В: 6000

Номінальна найбільша здатність вимкнення Icn, А: 520

Номінальний короткочасний допустимий струм Icw, кА: 110A - 10 хв, 260A - 1 хв, 520A - 10 с, 900A - 1 с

Номінальна найбільша здатність, що включає Icm, кА: 650 при 400 В

Робоча температура, °С: -20…70

Межі напруги кола керування: 0.8...1.1 Us: робочий, 0.3...0.6 Us: вимкнення

Одиниця виміру: шт.

Матеріал: Мідь,алюміній

Переріз номінальний, мм²: 70

Кількість полюсів: 1

Переріз багатожильного проводу, мм²: 2.5...35

Номінальна напруга Un, В: 230/400

Переріз одножильного проводу, мм²: 4...50

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 63А

Кількість модулів: 1

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 5...10 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Номінальна імпульсна напруга Uimp, В: 4000

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20000

Номінальна найбільша здатність вимкнення Icn, А: 10000

Електрична зносостійкість, циклів: 10000

Робоча температура, °С: - 40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

Момент затягування гвинтів, Нм: 3.5

Кількість в пачці: 1

Тип упаковки: Індив. картонна упак.

Матеріал: Полімери, які не підтримують горіння, латунь з покриттям, сплав з вмістом срібла, сталь з покриттям

Кількість полюсів: 3Р+N

Переріз багатожильного проводу, мм²: 0.75...25

Номінальна напруга Un, В: 230/400

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 63А

Кількість модулів: 4

Тип: Електромеханічний

Ступінь захисту: IP20

Номінальна імпульсна напруга Uimp, В: 4000

Механічна зносостійкість, циклів: 10000

Одиниця виміру: шт.

Тип струму витоку: АС

Експлуатаційна температура, °C: від -5 до +40

Тип: Штировий

Переріз номінальний, мм²: 50

∅D:: 14

∅d:: 9.4

L: : 53.1

L₁:: 24.7

W: : 6.8

T: : 4.2

Одиниця виміру: шт.

Матеріал: Мідь; Алюміній

Тип: Штировий

Переріз номінальний, мм²: 70

∅D:: 15.8

∅d:: 11.2

L: : 54.3

L₁:: 22.7

W: : 6.8

T: : 5

Одиниця виміру: шт.

Матеріал: Мідь; Алюміній
