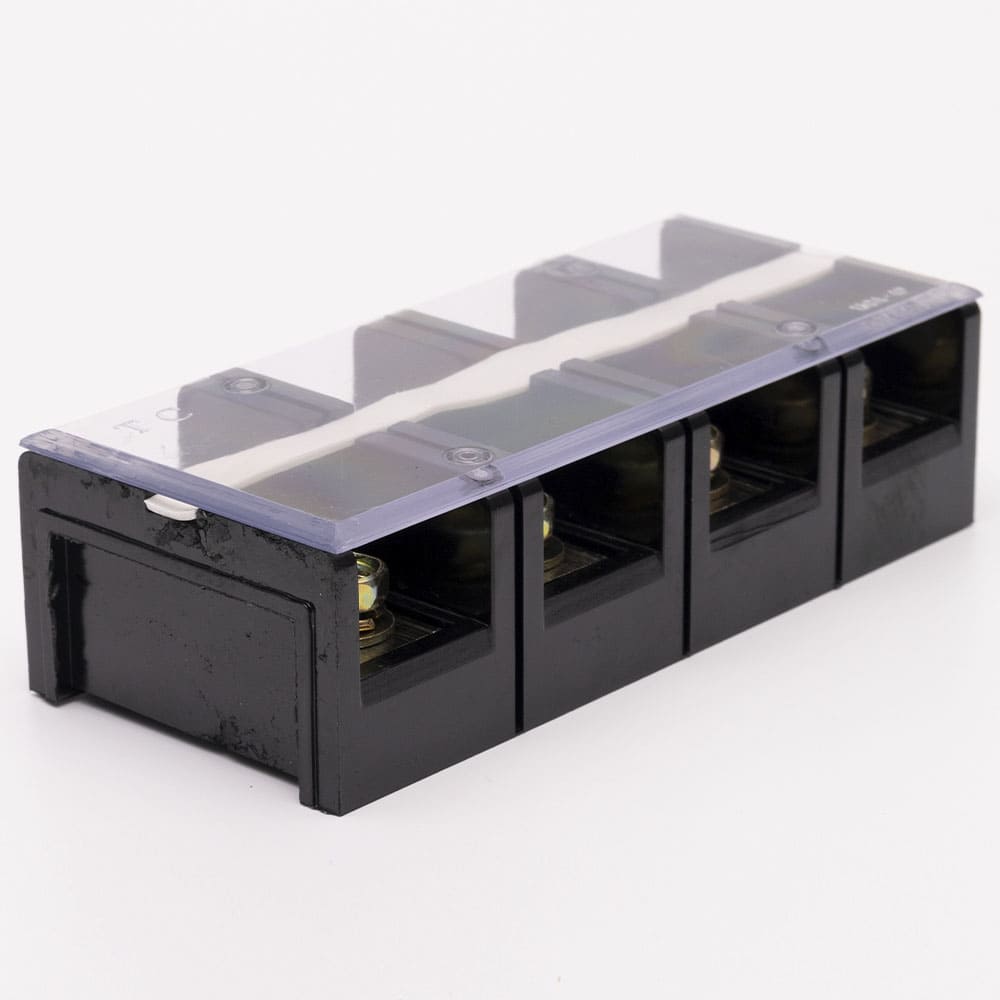

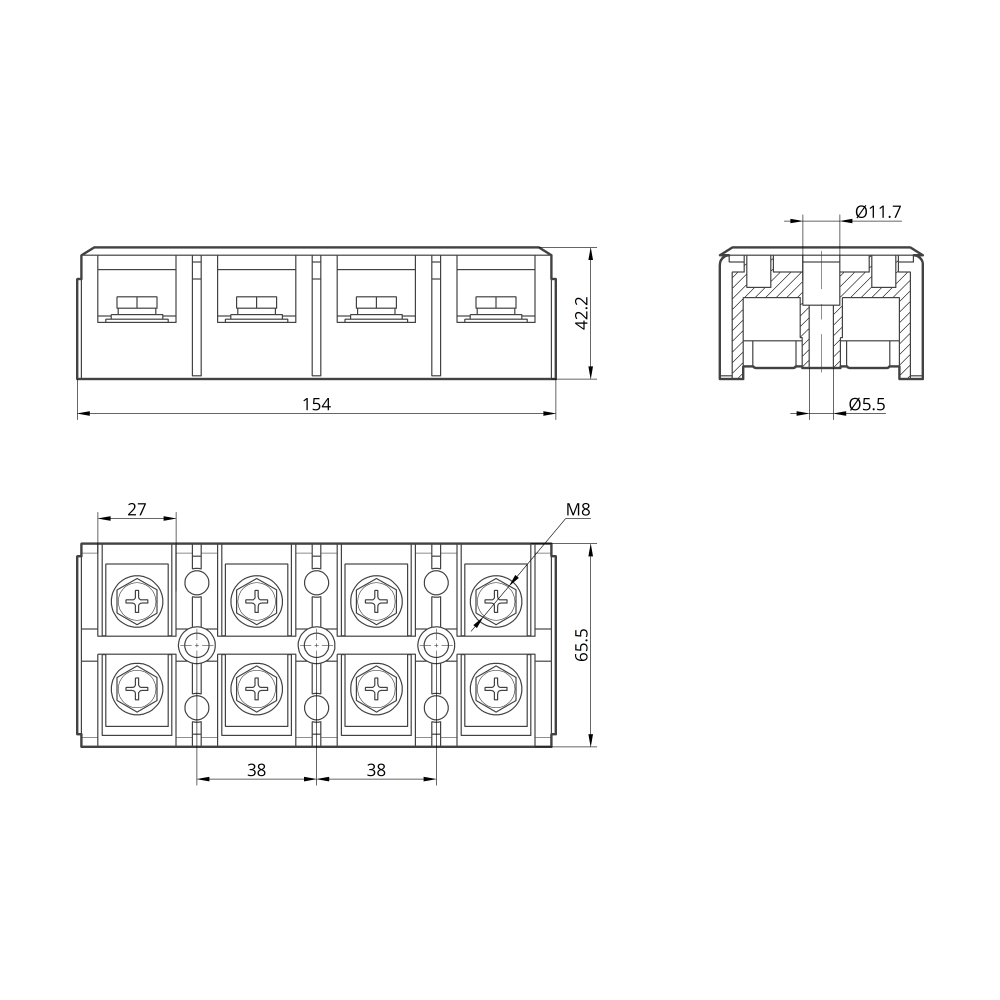

Клемна колодка TC-1504 LEE

Номінальна напруга ізоляції Ui, В: 600

Номінальний струм In, А: 150

Ступінь захисту: IP00

Номінальна імпульсна напруга Uimp, В: 8000

Робоча температура, °С: -40...+50

Перетин шини, мм²: 50

∅d:: 5.8

∅D:: ≤15.00

∅d:: 25

T (товщина стінки після усадки), мм: 0.50±0.15

T (товщина стінки до усадки), мм: 0.25±0.10
