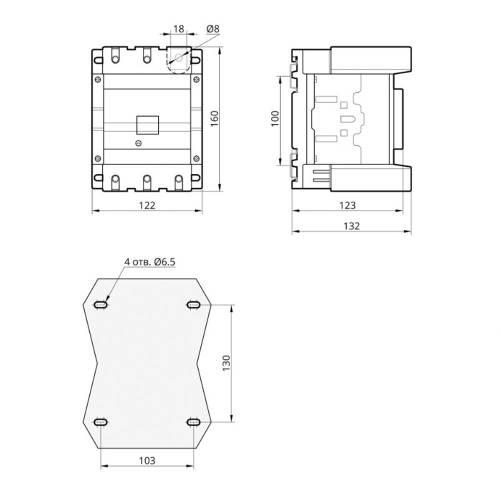

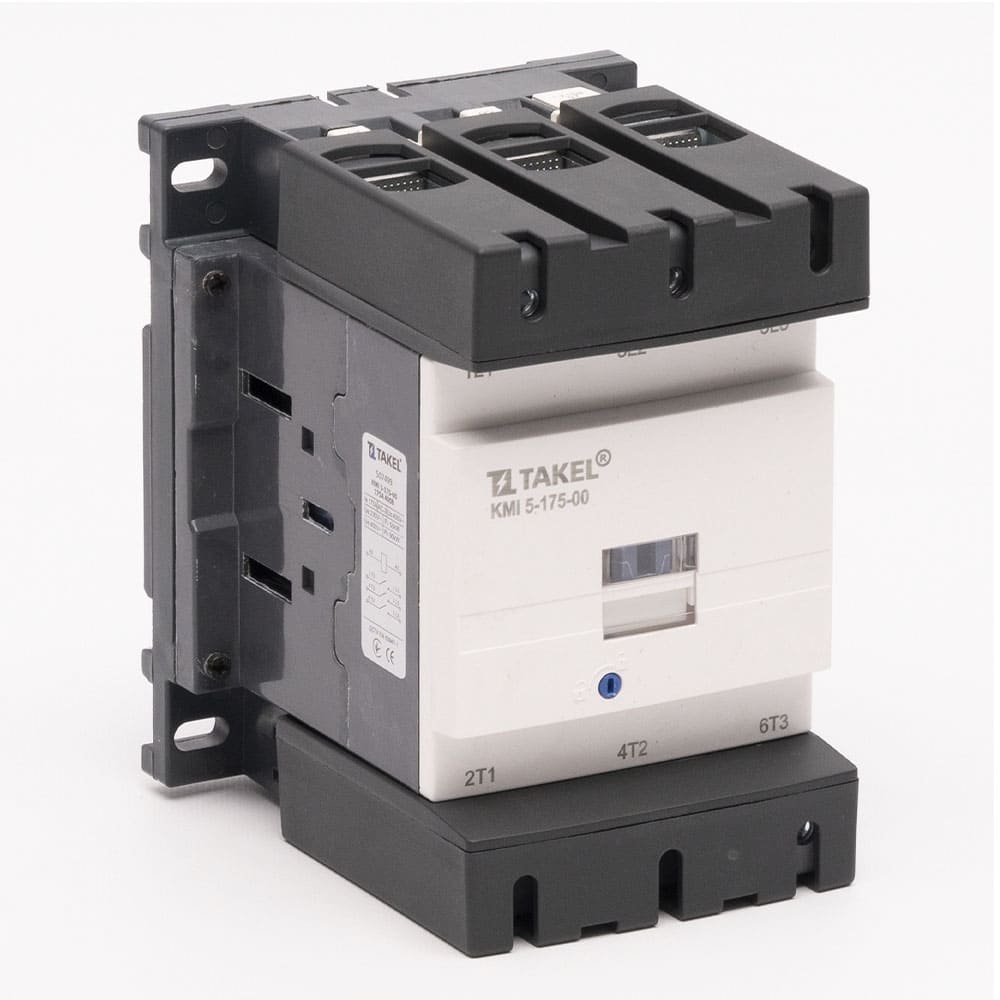

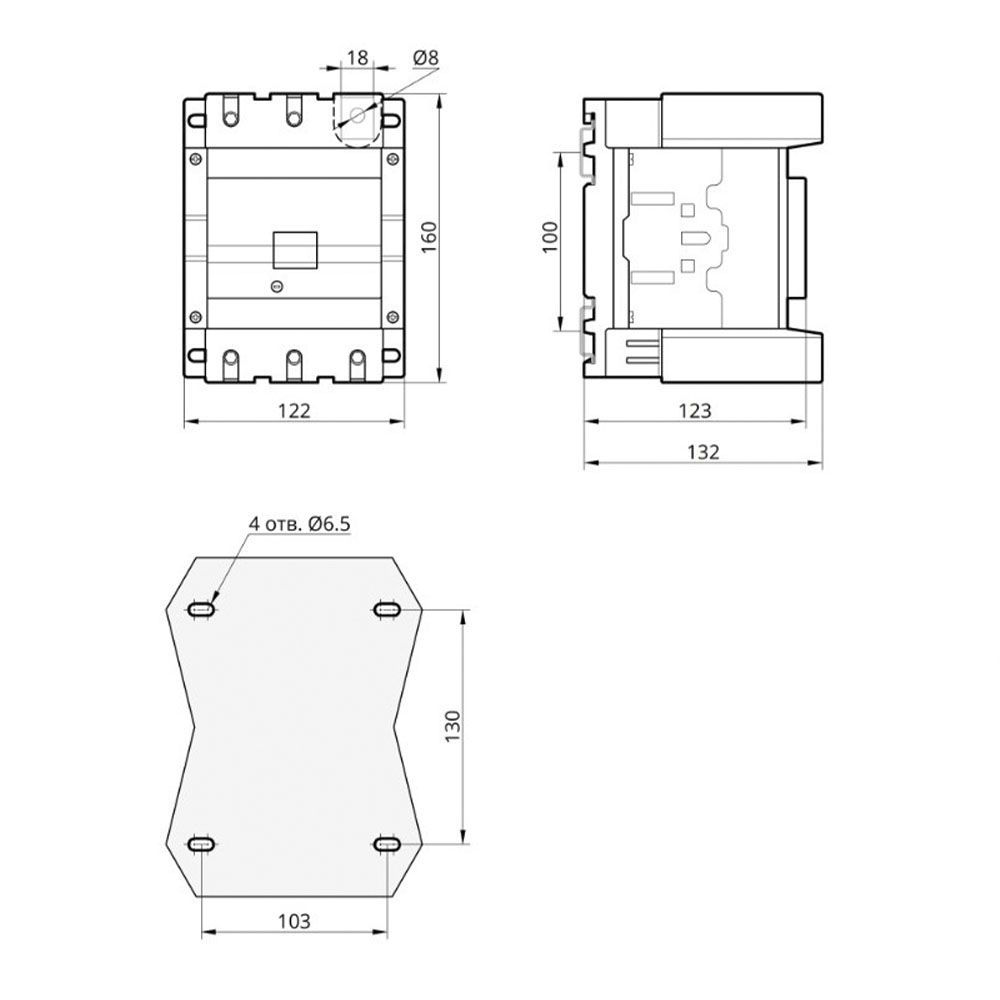

Контактор КМІ 5-175-00 175А 400В TAKEL

Тип упаковки: Картонна коробка

Переріз одножильного проводу, мм²: 10…120

Категорії застосування: AC-1, AC-3

Номінальна напруга ізоляції Ui, В: 1 000

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 400 ~

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 200

Номінальний струм для категорії AC-3 (Ie, AC-3), А: 175

Номінальна потужність (Р) при 230В (AC-3), кВт: 55

Номінальна потужність (Р) при 400В (AC-3), кВт: 90

Номінальна потужність (Р) при 660В (AC-3), кВт: 115

Кіл-ть і тип контактів: 3 NO

Типорозмір (Габарит): 5

Додаткові контакти : -

Час спрацювання: 20…35 мс: замикання, 40…75 мс: розмикання

Номінальний струм для категорії AC-4 (Ie, AC-4), А:

Механічний ресурс циклів, млн.: 4

Електричний ресурс циклів, млн.: 0.95 при АС3, 0.8 при АС1

Ith, АС-1 додаткових контактів, А: -

Ue (АС) додаткових контактів, В: -

Момент затягування гвинтів, Нм: 12

Номінальна імпульсна напруга Uimp, В: 8 000

Номінальна найбільша здатність вимкнення Icn, А: 1 400

Номінальний короткочасний допустимий струм Icw, кА: 250A - 10 хв, 580A - 1 хв, 1200A - 10 с, 1400A - 1 с

Номінальна найбільша здатність, що включає Icm, кА: 1 750 при 400 В

Робоча температура, °С: -20…70

Межі напруги кола керування: 0.8...1.1 Us: робочий, 0.3...0.6 Us: вимкнення

Кількість полюсів: 3

Номінальна напруга Un, В: 400

Кіл-ть положень: 1 направлення

Частота F, Гц: 50/60

Номінальний струм In, А: 100

Ступінь захисту: IP00

Механічна зносостійкість, циклів: 2500

Номінальний умовний струм короткого замикання Icc, кА: 20
