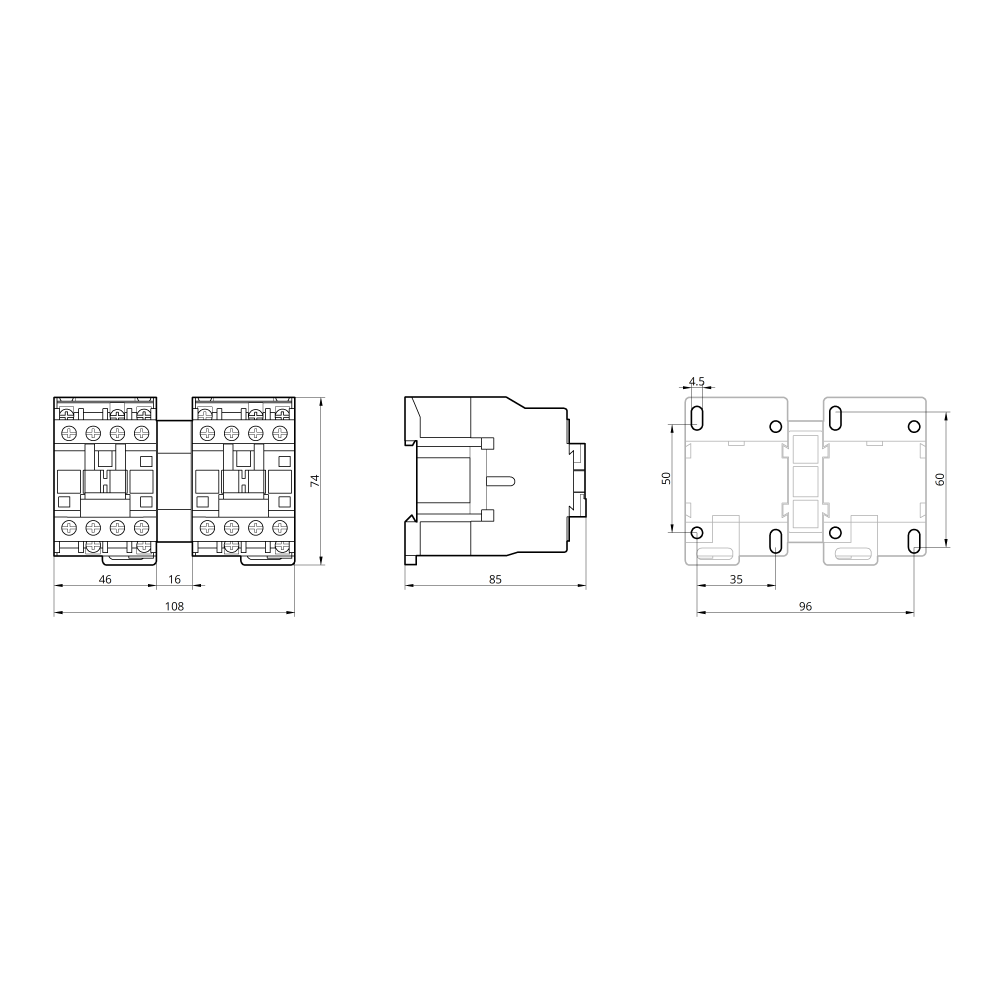

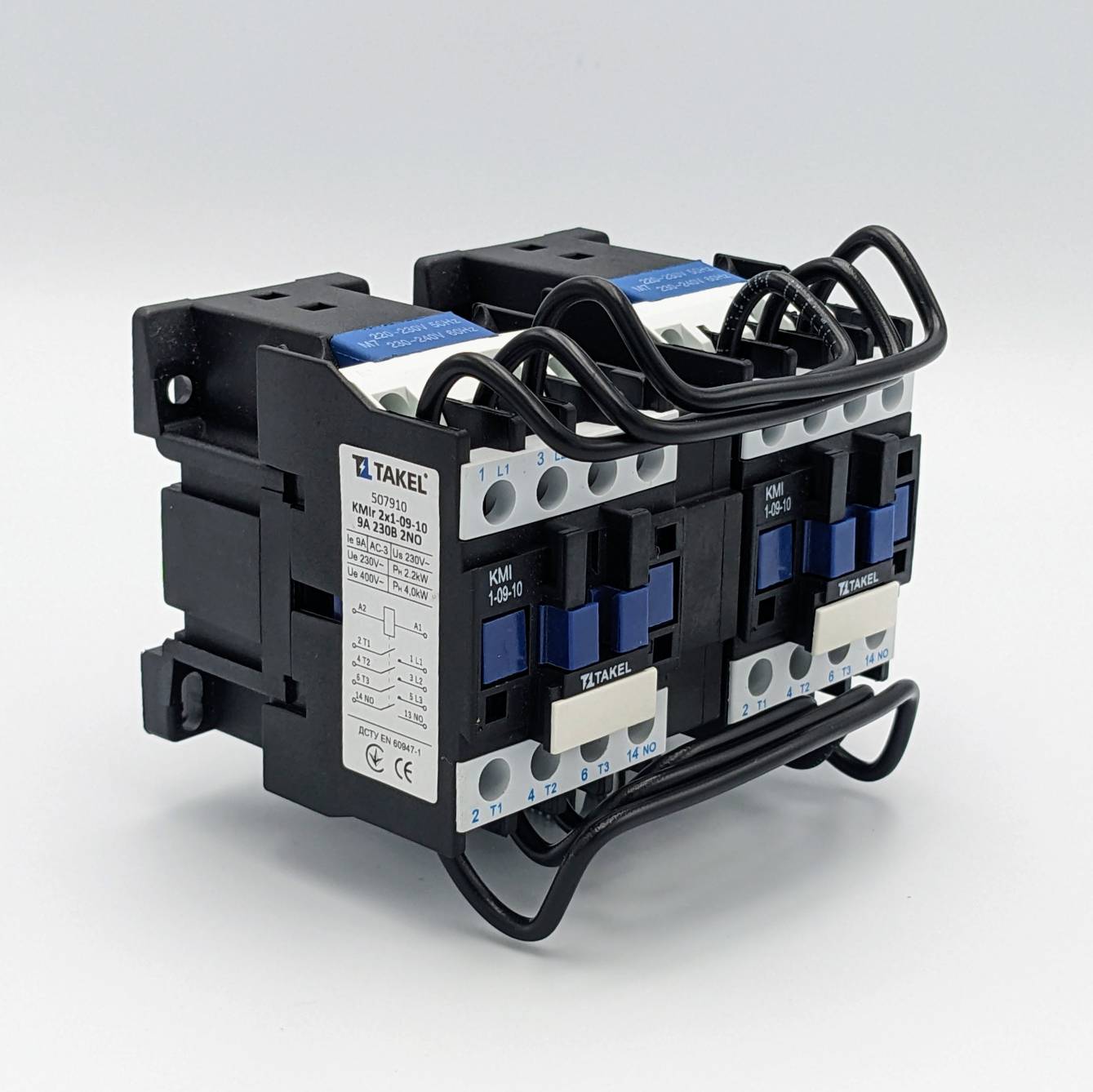

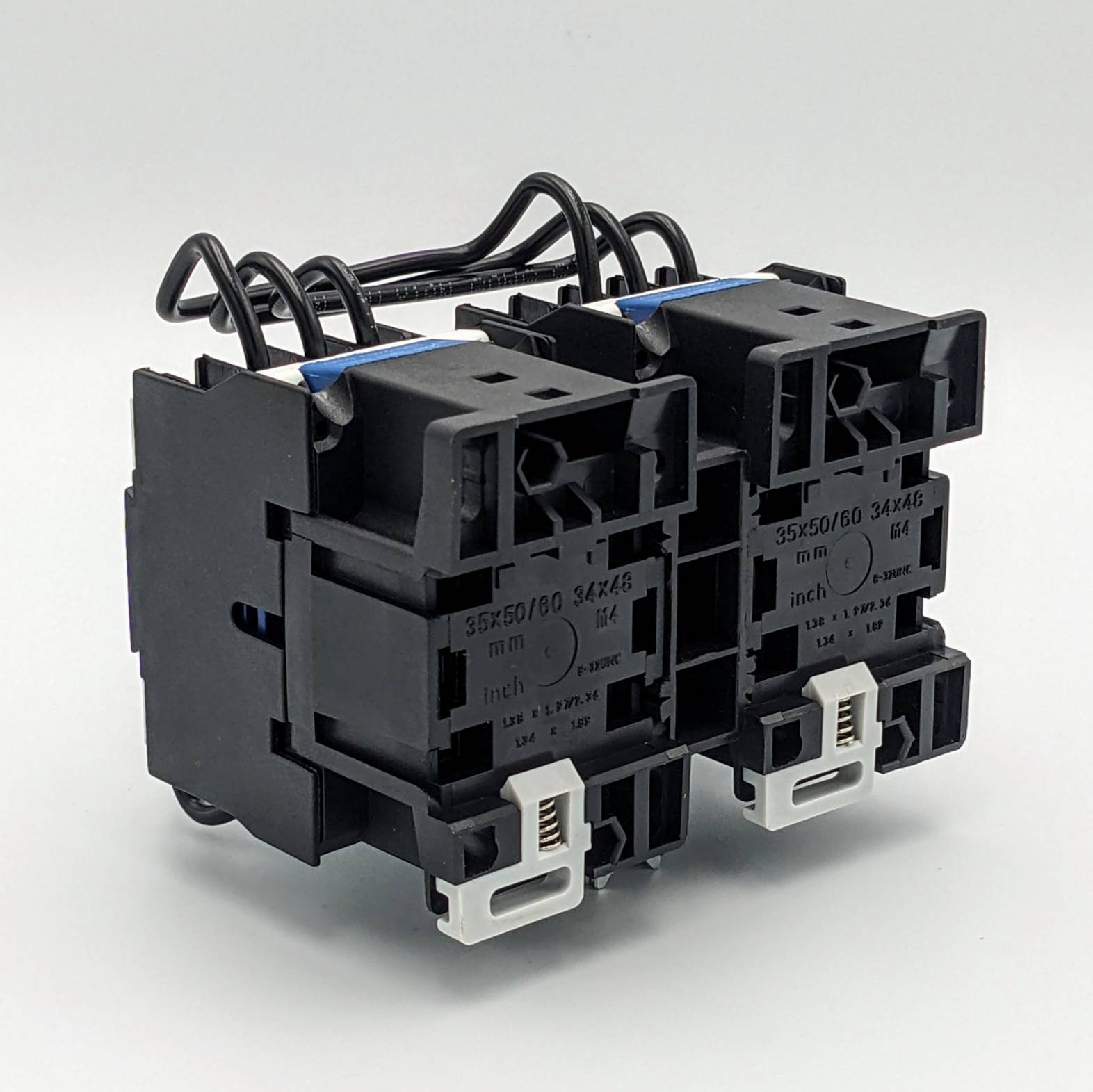

Контактор КМІr 2x1-09-10 9А 230В 2NO реверс

Тип упаковки: Картонна коробка

Переріз одножильного проводу, мм²: 1.5…6

Категорії застосування: AC-1, AC-3

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 230 ~

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 20

Номінальний струм для категорії AC-3 (Ie, AC-3), А: 9

Номінальна потужність (Р) при 230В (AC-3), кВт: 2.2

Номінальна потужність (Р) при 400В (AC-3), кВт: 4

Номінальна потужність (Р) при 660В (AC-3), кВт: 5.5

Кіл-ть і тип контактів: 3 NO

Типорозмір (Габарит): 1

Додаткові контакти : 1 NO + 1 NO

Час спрацювання: 12…22 мс: замикання, 4…19 мс: розмикання

Номінальний струм для категорії AC-4 (Ie, AC-4), А: 3.5

Механічний ресурс циклів, млн.: 10

Електричний ресурс циклів, млн.: 1.4 при АС3, 0.15 при АС1

Ith, АС-1 додаткових контактів, А: 10

Ue (АС) додаткових контактів, В: 400

Момент затягування гвинтів, Нм: 1.2

Номінальна імпульсна напруга Uimp, В: 6 000

Номінальна найбільша здатність вимкнення Icn, А: 72

Номінальний короткочасний допустимий струм Icw, кА: 30A - 10 хв, 61A - 1 хв, 105A - 10 с, 165A - 1 с

Номінальна найбільша здатність, що включає Icm, кА: 90 при 400 В

Робоча температура, °С: -20…70

Межі напруги кола керування: 0.8...1.1 Us: робочий, 0.3...0.6 Us: вимкнення
