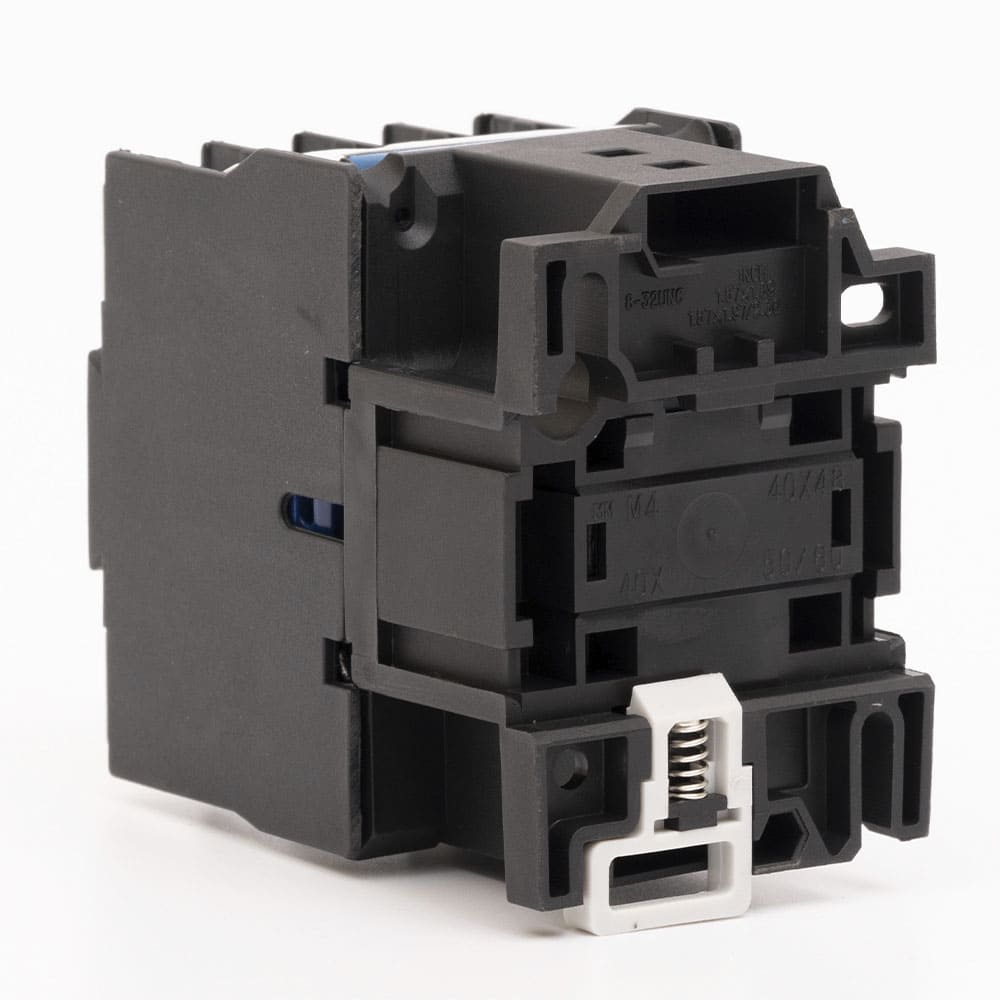

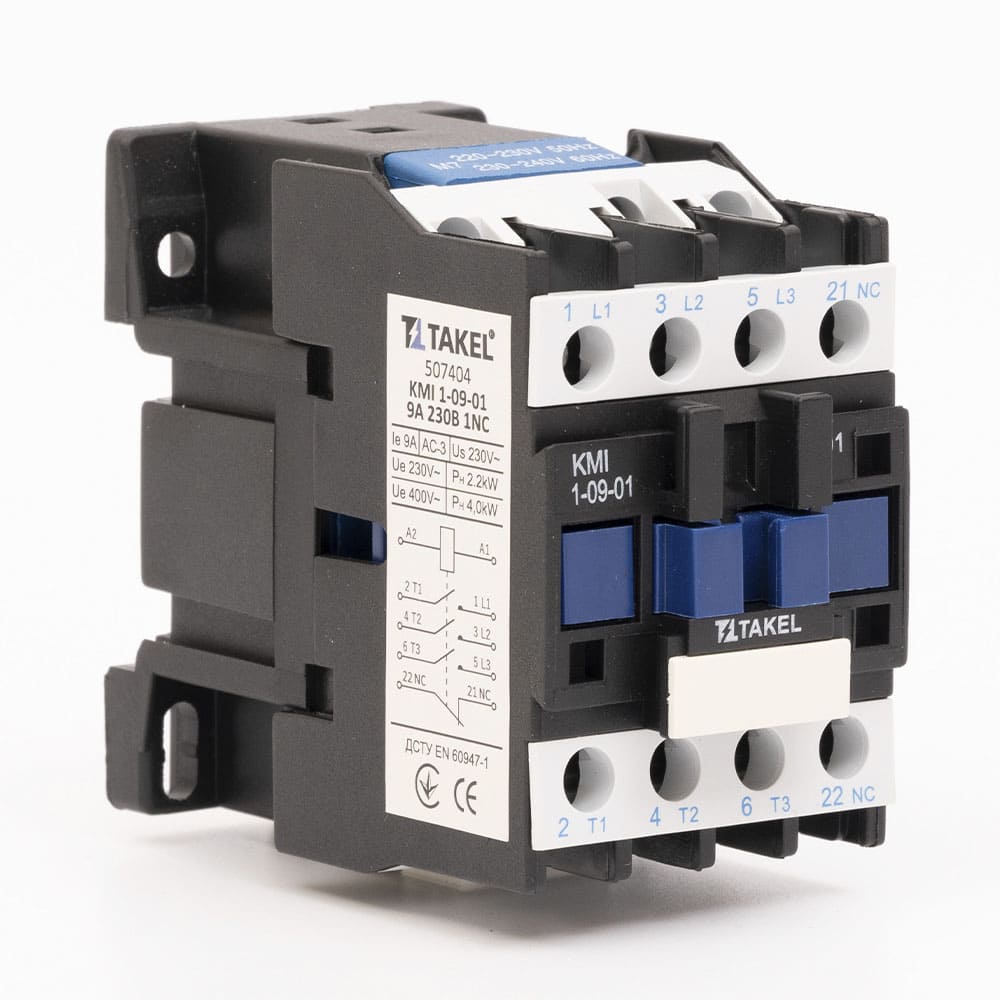

Контактор малогабаритний КМІ 1-09-01 9А 230В 1NC

Тип упаковки: Картонна коробка

Переріз одножильного проводу, мм²: 1.5…6

Категорії застосування: AC-1, AC-3

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 230 ~

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 20

Номінальний струм для категорії AC-3 (Ie, AC-3), А: 9

Номінальна потужність (Р) при 230В (AC-3), кВт: 2.2

Номінальна потужність (Р) при 400В (AC-3), кВт: 4

Номінальна потужність (Р) при 660В (AC-3), кВт: 5.5

Кіл-ть і тип контактів: 3 NO

Типорозмір (Габарит): 1

Додаткові контакти : 1 NC

Час спрацювання: 12…22 мс: замикання, 4…19 мс: розмикання

Номінальний струм для категорії AC-4 (Ie, AC-4), А: 3.5

Механічний ресурс циклів, млн.: 10

Електричний ресурс циклів, млн.: 1.4 при АС3, 0.15 при АС1

Ith, АС-1 додаткових контактів, А: 10

Ue (АС) додаткових контактів, В: 400

Момент затягування гвинтів, Нм: 1.2

Номінальна імпульсна напруга Uimp, В: 6 000

Номінальна найбільша здатність вимкнення Icn, А: 72

Номінальний короткочасний допустимий струм Icw, кА: 30A - 10 хв, 61A - 1 хв, 105A - 10 с, 165A - 1 с

Номінальна найбільша здатність, що включає Icm, кА: 90 при 400 В

Робоча температура, °С: -20…70

Межі напруги кола керування: 0.8...1.1 Us: робочий, 0.3...0.6 Us: вимкнення

∅E:: 10.5

∅D:: 16.5

∅d:: 11.5

L: : 67

Матеріал: Луджена мідь

Переріз номінальний, мм²: 70

Розмір гвинта: M10

Тип: Кільцевий

∅D:: 5.5

∅d:: 11.5±0.3

T (товщина стінки після усадки), мм: 0.60±0.08

Кіл-ть в упаковці (1 колір): 50

Кіл-ть в упаковці (mix.): 100

Матеріал: Поліолефін

Колір: червоний

Коефіцієнт усадки: 2:1

Одиниця виміру: м

∅D:: 1

∅d:: 2.5±0.2

T (товщина стінки після усадки), мм: 0.35±0.05

Кіл-ть в упаковці (1 колір): 100

Кіл-ть в упаковці (mix.): 100

Матеріал: Поліолефін

Колір: прозорий

Коефіцієнт усадки: 2:1

Одиниця виміру: м

∅E:: 6.5

∅D:: 3.9

∅d:: 2.4

Матеріал: Луджена мідь

Переріз номінальний, мм²: 2.5

Розмір гвинта: М6

Тип: Кільцевий

∅D:: 5.5

∅d:: 11.5±0.3

T (товщина стінки після усадки), мм: 0.60±0.08

Кіл-ть в упаковці (1 колір): 50

Кіл-ть в упаковці (mix.): 100

Матеріал: Поліолефін

Колір: коричневий

Коефіцієнт усадки: 2:1

Одиниця виміру: м

∅E:: 8.4

∅D:: 20.8

∅d:: 16.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 150

Розмір гвинта: М8

Тип: Кільцевий

∅D:: 0.65

∅d:: 1.5±0.2

T (товщина стінки після усадки), мм: 0.28±0.05

Кіл-ть в упаковці (1 колір):

Кіл-ть в упаковці (mix.): 30

Матеріал: Поліолефін

Колір: асорті

Коефіцієнт усадки: 2:1

Одиниця виміру: м

∅D:: 12.7

∅d:: 8.7

∅d₁:: 8.3

L: : 36

L₁:: 25

Кількість в пачці: 100

Матеріал: Латунь з покриттям; ПВХ

Колір: Сірий

Одиниця виміру: 100шт.

Переріз одножильного проводу, мм²: 4-6

∅D:: 3

∅d:: 6.5±0.2

T (товщина стінки після усадки), мм: 0.55±0.08

Кіл-ть в упаковці (1 колір): 50

Кіл-ть в упаковці (mix.): 100

Матеріал: Поліолефін

Колір: прозорий

Коефіцієнт усадки: 2:1

Одиниця виміру: м

Тип упаковки: Картонна коробка

Переріз одножильного проводу, мм²: 2.5…10

Категорії застосування: AC-1, AC-3

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 42 ~

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 50

Номінальний струм для категорії AC-3 (Ie, AC-3), А: 32

Номінальна потужність (Р) при 230В (AC-3), кВт: 7.5

Номінальна потужність (Р) при 400В (AC-3), кВт: 15

Номінальна потужність (Р) при 660В (AC-3), кВт: 18.5

Кіл-ть і тип контактів: 3 NO

Типорозмір (Габарит): 2

Додаткові контакти : 1 NC

Час спрацювання: 15…24 мс: замикання, 5…19 мс: розмикання

Номінальний струм для категорії AC-4 (Ie, AC-4), А: 12

Механічний ресурс циклів, млн.: 10

Електричний ресурс циклів, млн.: 1 при АС3, 0.35 при АС1

Ith, АС-1 додаткових контактів, А: 10

Ue (АС) додаткових контактів, В: 400

Момент затягування гвинтів, Нм: 1.2

Номінальна імпульсна напруга Uimp, В: 6 000

Номінальна найбільша здатність вимкнення Icn, А: 200

Номінальний короткочасний допустимий струм Icw, кА: 60A - 10 хв, 138A - 1 хв, 260A - 10 с, 430A - 1 с

Номінальна найбільша здатність, що включає Icm, кА: 320 при 400 В

Робоча температура, °С: -20…70

Межі напруги кола керування: 0.8...1.1 Us: робочий, 0.3...0.6 Us: вимкнення

∅D:: 1.5

∅d:: 3.5±0.2

T (товщина стінки після усадки), мм: 0.38±0.05

Кіл-ть в упаковці (1 колір): 20

Кіл-ть в упаковці (mix.):

Матеріал: Поліолефін

Колір: блакитний

Коефіцієнт усадки: 2:1

Одиниця виміру: м

∅E:: 20.3

∅D:: 29.9

∅d:: 24.2

Покриття: з лудженням

Відповідає вимогам: (не підлягає обов'язковому декларуванню) згідно вимог ДСТУ EN 60947-1:2017

Матеріал: Луджена мідь

Переріз номінальний, мм²: 300

Розмір гвинта: М20

Тип: Кільцевий

W₂:: 4.9

Кіл-ть положень: 2

Фіксація/Самоповернення: -

Підсвічування: немає

Номінальний струм In, А: 6

Кіл-ть клавіш: 1

Довжина зачистки, мм: 9 - 10

Переріз магістрального одножильного проводу, мм²: 0.5-2.5

Переріз магістрального дроту, мм²: 0.5-4

Індивід. упаковка: пакет

Діапазон обтиску, мм²: 25 мм²

Зусилля / Тиск макс.: -

Хід штока / Шланг, довжина: -

Спеціалізація інструменту: -

Одиниця виміру: компл.

Діапазон різання: -

Довжина зачистки, мм: 9 - 10

Переріз магістрального одножильного проводу, мм²: 0.5-2.5

Переріз магістрального дроту, мм²: 0.5-4

Тип упаковки: Картонна коробка

Переріз одножильного проводу, мм²: 2.5…10

Категорії застосування: AC-1, AC-3

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 400 ~

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 50

Номінальний струм для категорії AC-3 (Ie, AC-3), А: 32

Номінальна потужність (Р) при 230В (AC-3), кВт: 7.5

Номінальна потужність (Р) при 400В (AC-3), кВт: 15

Номінальна потужність (Р) при 660В (AC-3), кВт: 18.5

Кіл-ть і тип контактів: 3 NO

Типорозмір (Габарит): 2

Додаткові контакти : 1 NC

Час спрацювання: 15…24 мс: замикання, 5…19 мс: розмикання

Номінальний струм для категорії AC-4 (Ie, AC-4), А: 12

Механічний ресурс циклів, млн.: 10

Електричний ресурс циклів, млн.: 1 при АС3, 0.35 при АС1

Ith, АС-1 додаткових контактів, А: 10

Ue (АС) додаткових контактів, В: 400

Момент затягування гвинтів, Нм: 1.2

Номінальна імпульсна напруга Uimp, В: 6 000

Номінальна найбільша здатність вимкнення Icn, А: 200

Номінальний короткочасний допустимий струм Icw, кА: 60A - 10 хв, 138A - 1 хв, 260A - 10 с, 430A - 1 с

Номінальна найбільша здатність, що включає Icm, кА: 320 при 400 В

Робоча температура, °С: -20…70

Межі напруги кола керування: 0.8...1.1 Us: робочий, 0.3...0.6 Us: вимкнення

∅D:: 18.1

∅d:: 11.1

D₁: 13.8

∅d₁:: 10

L: : 98.1

L₂:: 33.5

L₁:: 50.5

Кількість в пачці: 50

Переріз мідн. дріт, мм² :: 50

Одиниця виміру: шт.

Матеріал: Мідь+алюміній

Тип: Без ізоляції

Переріз номінальний, мм²: 70

Категорії застосування: gG/gL

Частота F, Гц: 50

Номінальний струм In, А: 125

Типорозмір (Габарит): 1

Тип: АС

Ступінь захисту: IP00

Робочі положення: Ветрикальне /Горизонтальне

Відповідність стандартам: ДСТУ EN 60269-1

∅E:: 6.2

∅E:: 12.7

∅D:: 15

∅d:: 12

Матеріал: Мідь

Переріз номінальний, мм²: 70

Розмір гвинта: М12

Тип: Кільцевий
