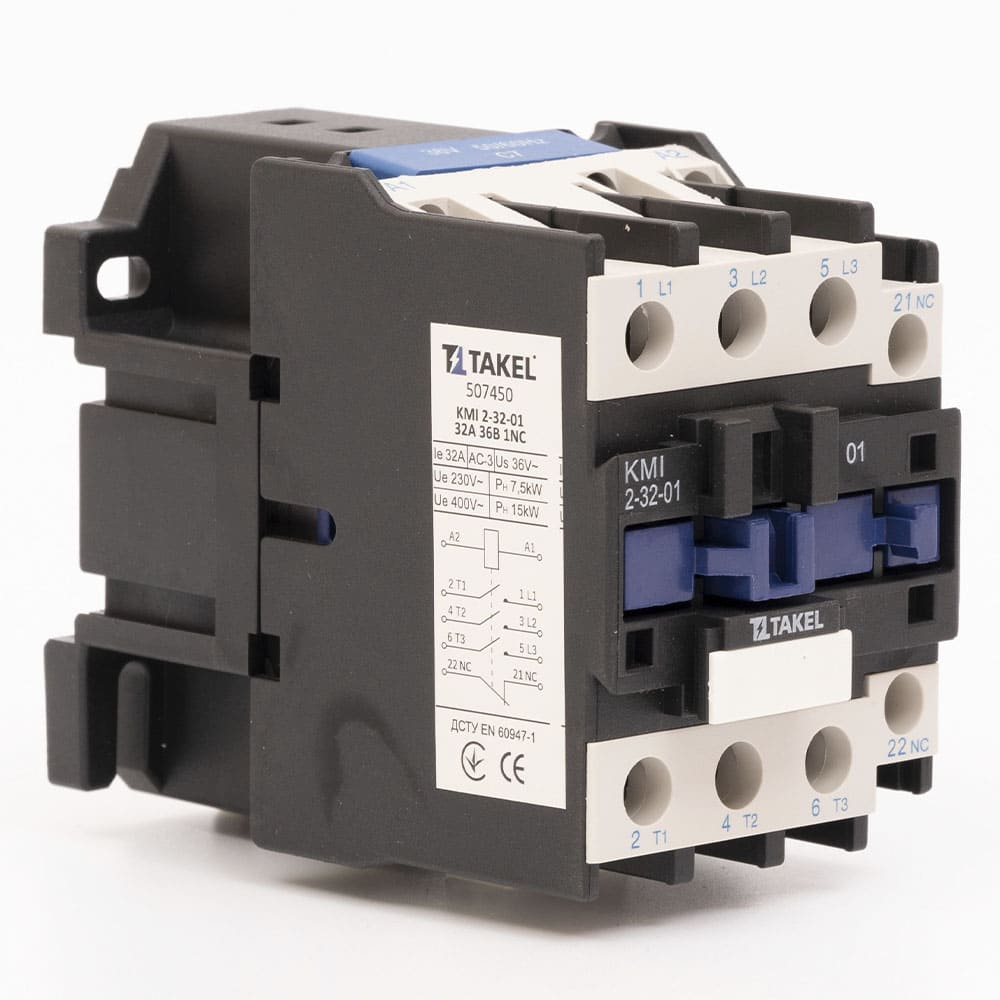

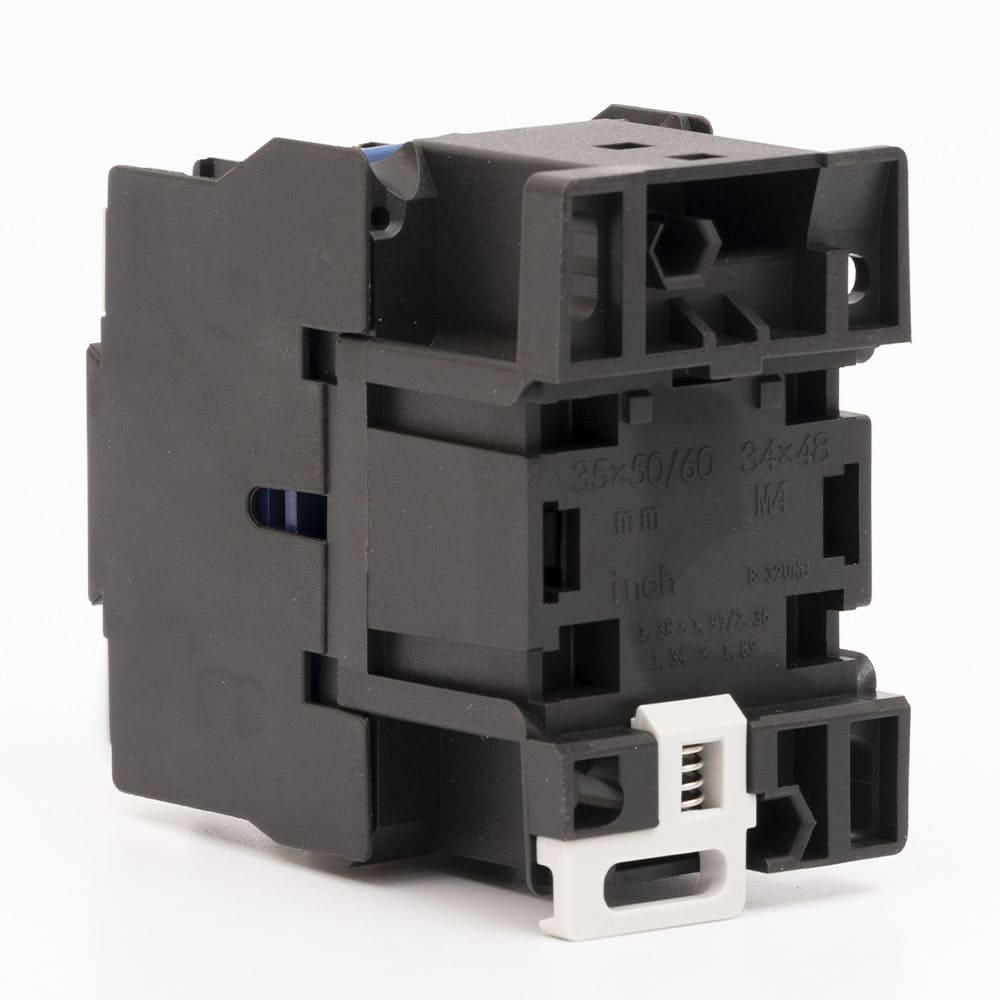

Контактор малогабаритний КМІ 2-32-01 32А 36В 1NC

Тип упаковки: Картонна коробка

Переріз одножильного проводу, мм²: 2.5…10

Категорії застосування: AC-1, AC-3

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 36 ~

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 50

Номінальний струм для категорії AC-3 (Ie, AC-3), А: 32

Номінальна потужність (Р) при 230В (AC-3), кВт: 7.5

Номінальна потужність (Р) при 400В (AC-3), кВт: 15

Номінальна потужність (Р) при 660В (AC-3), кВт: 18.5

Кіл-ть і тип контактів: 3 NO

Типорозмір (Габарит): 2

Додаткові контакти : 1 NC

Час спрацювання: 15…24 мс: замикання, 5…19 мс: розмикання

Номінальний струм для категорії AC-4 (Ie, AC-4), А: 12

Механічний ресурс циклів, млн.: 10

Електричний ресурс циклів, млн.: 1 при АС3, 0.35 при АС1

Ith, АС-1 додаткових контактів, А: 10

Ue (АС) додаткових контактів, В: 400

Момент затягування гвинтів, Нм: 1.2

Номінальна імпульсна напруга Uimp, В: 6 000

Номінальна найбільша здатність вимкнення Icn, А: 200

Номінальний короткочасний допустимий струм Icw, кА: 60A - 10 хв, 138A - 1 хв, 260A - 10 с, 430A - 1 с

Номінальна найбільша здатність, що включає Icm, кА: 320 при 400 В

Робоча температура, °С: -20…70

Межі напруги кола керування: 0.8...1.1 Us: робочий, 0.3...0.6 Us: вимкнення
