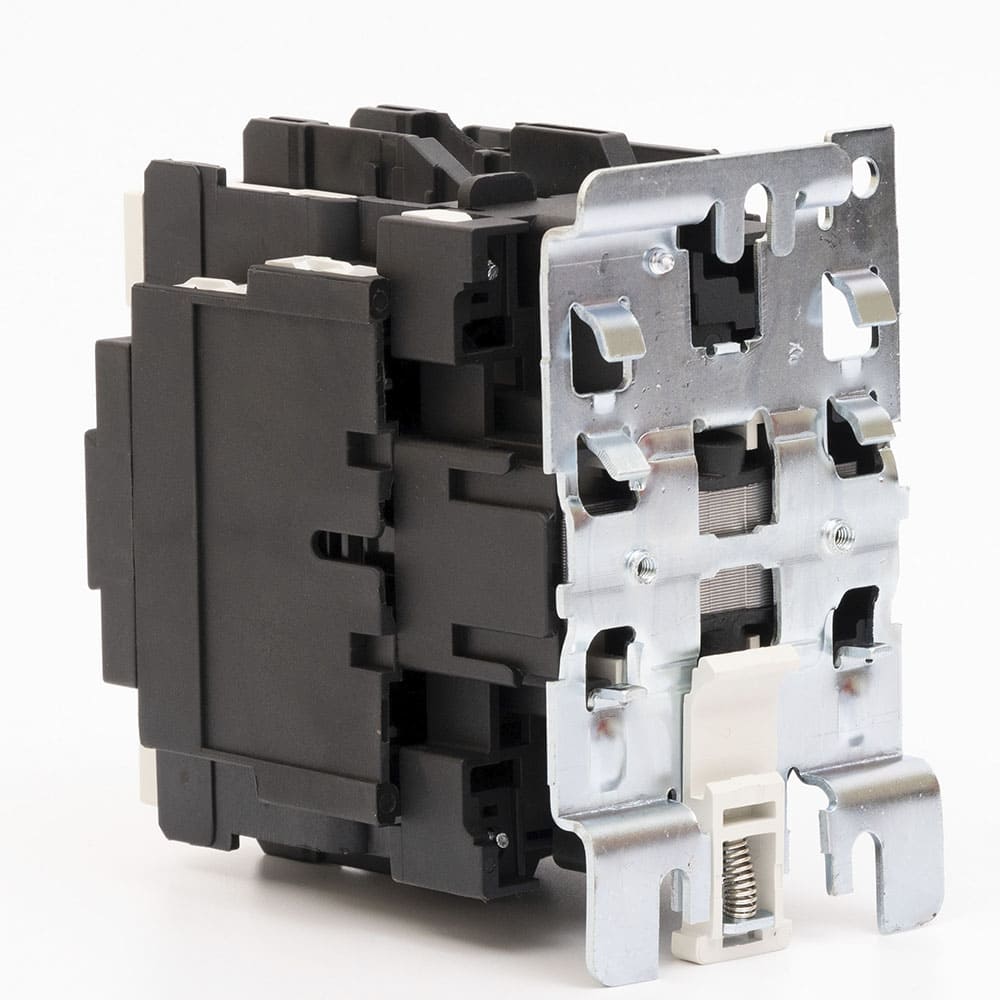

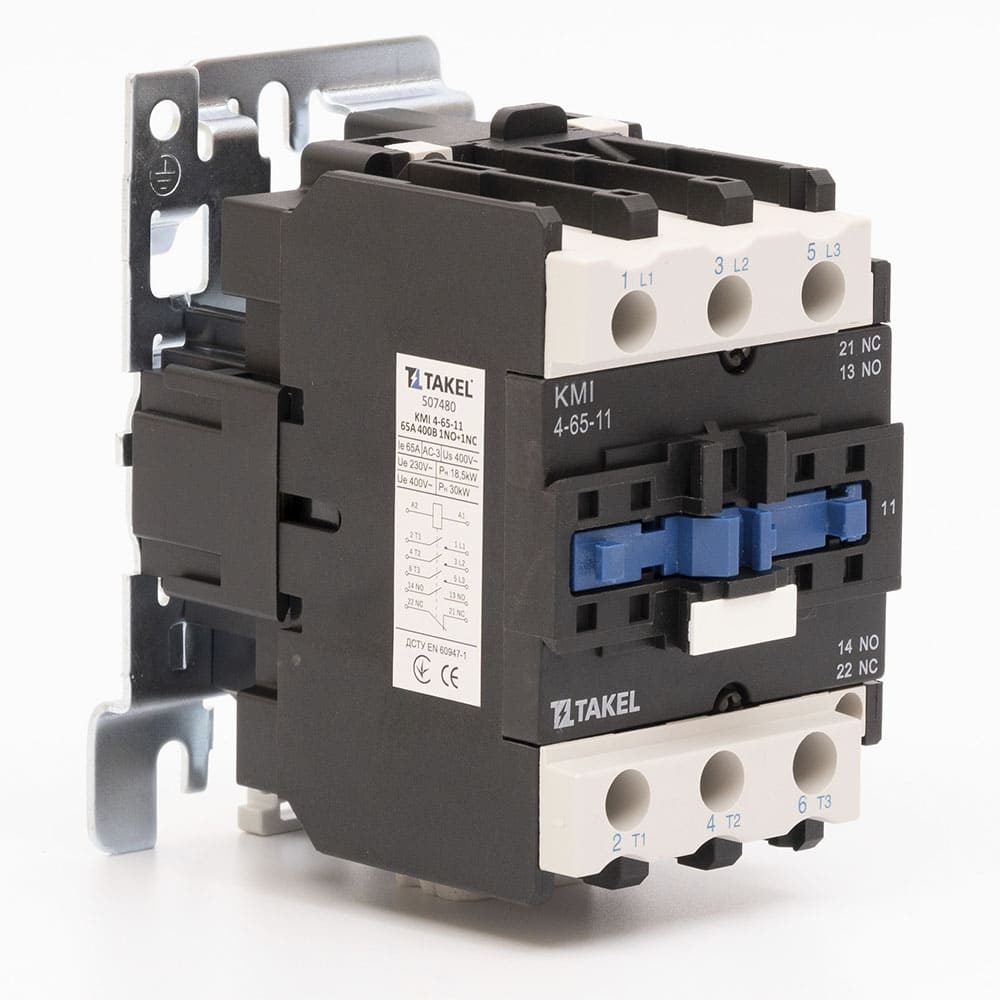

Контактор малогабаритний КМІ 4-65-11 65А 400В 1NO+1NC

Тип упаковки: Картонна коробка

Переріз одножильного проводу, мм²: 1…35

Категорії застосування: AC-1, AC-3

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 400 ~

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 80

Номінальний струм для категорії AC-3 (Ie, AC-3), А: 65

Номінальна потужність (Р) при 230В (AC-3), кВт: 18.5

Номінальна потужність (Р) при 400В (AC-3), кВт: 30

Номінальна потужність (Р) при 660В (AC-3), кВт: 37

Кіл-ть і тип контактів: 3 NO

Типорозмір (Габарит): 4

Додаткові контакти : 1 NO + 1 NC

Час спрацювання: 20…26 мс: замикання, 8…12 мс: розмикання

Номінальний струм для категорії AC-4 (Ie, AC-4), А: 28

Механічний ресурс циклів, млн.: 5

Електричний ресурс циклів, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 додаткових контактів, А: 10

Ue (АС) додаткових контактів, В: 400

Момент затягування гвинтів, Нм: 5

Номінальна імпульсна напруга Uimp, В: 6 000

Номінальна найбільша здатність вимкнення Icn, А: 520

Номінальний короткочасний допустимий струм Icw, кА: 110A - 10 хв, 260A - 1 хв, 520A - 10 с, 900A - 1 с

Номінальна найбільша здатність, що включає Icm, кА: 650 при 400 В

Робоча температура, °С: -20…70

Межі напруги кола керування: 0.8...1.1 Us: робочий, 0.3...0.6 Us: вимкнення

∅E:: 21

∅D:: 24

∅d:: 19

Матеріал: Луджена мідь

Переріз номінальний, мм²: 185

Розмір гвинта: M20

Тип: Кільцевий

∅E:: 13

∅D:: 10

∅d:: 7

Матеріал: Луджена мідь

Переріз номінальний, мм²: 25

Розмір гвинта: M12

Тип: Кільцевий

Тип упаковки: Картонна коробка

Переріз одножильного проводу, мм²: 4…25

Категорії застосування: AC-1, AC-3

Номінальна напруга ізоляції Ui, В: 1 000

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 110 ~

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 100

Номінальний струм для категорії AC-3 (Ie, AC-3), А: 80

Номінальна потужність (Р) при 230В (AC-3), кВт: 22

Номінальна потужність (Р) при 400В (AC-3), кВт: 37

Номінальна потужність (Р) при 660В (AC-3), кВт: 45

Кіл-ть і тип контактів: 3 NO

Типорозмір (Габарит): 4

Додаткові контакти : 1 NO + 1 NC

Час спрацювання: 20…26 мс: замикання, 6…20 мс: розмикання

Номінальний струм для категорії AC-4 (Ie, AC-4), А: 37

Механічний ресурс циклів, млн.: 3

Електричний ресурс циклів, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 додаткових контактів, А: 10

Ue (АС) додаткових контактів, В: 400

Момент затягування гвинтів, Нм: 12

Номінальна імпульсна напруга Uimp, В: 8 000

Номінальна найбільша здатність вимкнення Icn, А: 640

Номінальний короткочасний допустимий струм Icw, кА: 135A - 10 хв, 320A - 1 хв, 640A - 10 с, 990A - 1 с

Номінальна найбільша здатність, що включає Icm, кА: 800 при 400 В

Робоча температура, °С: -20…70

Межі напруги кола керування: 0.8...1.1 Us: робочий, 0.3...0.6 Us: вимкнення

∅E:: 3.2

∅E:: 13

∅D:: 16.5

∅d:: 11.5

L: : 68

Матеріал: Луджена мідь

Переріз номінальний, мм²: 70

Розмір гвинта: M12

Тип: Кільцевий

Межа міцності, кгс: 453

Напруга пробою, кВ: 15

∅D:: 7

∅d:: 5.4

L: : 40

Кількість в пачці: 100

Одиниця виміру: шт.

Особливості конструкції: без обмежувача

Матеріал: Мідь луджена

Тип: Без ізоляції

Переріз номінальний, мм²: 16

Мінімальний Ø обхвату: 8.5

Максимальний Ø обхвату: 50.9

∅E:: 13

∅D:: 19

∅d:: 13.5

L: : 78

Матеріал: Луджена мідь

Переріз номінальний, мм²: 95

Розмір гвинта: M12

Тип: Кільцевий

Тип упаковки: Картонна коробка

Переріз одножильного проводу, мм²: 1…35

Категорії застосування: AC-1, AC-3

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 42 ~

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 80

Номінальний струм для категорії AC-3 (Ie, AC-3), А: 65

Номінальна потужність (Р) при 230В (AC-3), кВт: 18.5

Номінальна потужність (Р) при 400В (AC-3), кВт: 30

Номінальна потужність (Р) при 660В (AC-3), кВт: 37

Кіл-ть і тип контактів: 3 NO

Типорозмір (Габарит): 4

Додаткові контакти : 1 NO + 1 NC

Час спрацювання: 20…26 мс: замикання, 8…12 мс: розмикання

Номінальний струм для категорії AC-4 (Ie, AC-4), А: 28

Механічний ресурс циклів, млн.: 5

Електричний ресурс циклів, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 додаткових контактів, А: 10

Ue (АС) додаткових контактів, В: 400

Момент затягування гвинтів, Нм: 5

Номінальна імпульсна напруга Uimp, В: 6 000

Номінальна найбільша здатність вимкнення Icn, А: 520

Номінальний короткочасний допустимий струм Icw, кА: 110A - 10 хв, 260A - 1 хв, 520A - 10 с, 900A - 1 с

Номінальна найбільша здатність, що включає Icm, кА: 650 при 400 В

Робоча температура, °С: -20…70

Межі напруги кола керування: 0.8...1.1 Us: робочий, 0.3...0.6 Us: вимкнення

W₂:: 6.2

Кіл-ть положень: 2 (*2кл.)

Фіксація/Самоповернення: -

Підсвічування: немає

Номінальний струм In, А: 15

Кіл-ть клавіш: 2

∅D:: 5.5

∅d:: 11.5±0.3

T (товщина стінки після усадки), мм: 0.60±0.08

Кіл-ть в упаковці (1 колір): 50

Кіл-ть в упаковці (mix.): 100

Матеріал: Поліолефін

Колір: прозорий

Коефіцієнт усадки: 2:1

Одиниця виміру: м

W₂:: 4.9

Кіл-ть положень: 2

Фіксація/Самоповернення: -

Підсвічування: немає

Номінальний струм In, А: 6

Кіл-ть клавіш: 1

∅D:: 5.2

Номінальний струм In, А: 100А

Номінальний струм In, А: -

Перемичка з гвинтами: -

Перемичка в контакт. отвори: -

Довжина зачистки, мм: -

Момент затягування гвинтів, Нм: -

Маркування: -

Сила струму, А. для алюмінієвого дроту: 380

Тип упаковки: Картонна коробка

Переріз одножильного проводу, мм²: 1.5…6

Категорії застосування: AC-1, AC-3

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 36 ~

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 25

Номінальний струм для категорії AC-3 (Ie, AC-3), А: 12

Номінальна потужність (Р) при 230В (AC-3), кВт: 3

Номінальна потужність (Р) при 400В (AC-3), кВт: 5.5

Номінальна потужність (Р) при 660В (AC-3), кВт: 7.5

Кіл-ть і тип контактів: 3 NO

Типорозмір (Габарит): 1

Додаткові контакти : 1 NC

Час спрацювання: 12…22 мс: замикання, 4…19 мс: розмикання

Номінальний струм для категорії AC-4 (Ie, AC-4), А: 5

Механічний ресурс циклів, млн.: 10

Електричний ресурс циклів, млн.: 1.4 при АС3, 0.3 при АС1

Ith, АС-1 додаткових контактів, А: 10

Ue (АС) додаткових контактів, В: 400

Момент затягування гвинтів, Нм: 1.2

Номінальна імпульсна напруга Uimp, В: 6 000

Номінальна найбільша здатність вимкнення Icn, А: 96

Номінальний короткочасний допустимий струм Icw, кА: 30A - 10 хв, 61A - 1 хв, 105A - 10 с, 210A - 1 с

Номінальна найбільша здатність, що включає Icm, кА: 120 при 400 В

Робоча температура, °С: -20…70

Межі напруги кола керування: 0.8...1.1 Us: робочий, 0.3...0.6 Us: вимкнення

∅D:: 21.8

∅d:: 18.7

Фіксація/Самоповернення: Самоповернення

Ø отвір в панелі, мм: 19

Підсвічування: червона

Кіл-ть і тип контактів: 1NO+1NC

Номінальний струм In, А: 5

Форма: плоска

Товщина панелі, мм: 1-15

Спосіб з'єднання: під пайку/конектор

Довжина, мм: 360

Призначення: Обтиск накінечників

Тип упаковки: Картонна коробка

Категорії застосування: АС-3

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 230 ~

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 32

Номінальний струм для категорії AC-3 (Ie, AC-3), А: 18

Номінальна потужність (Р) при 230В (AC-3), кВт: 4

Номінальна потужність (Р) при 400В (AC-3), кВт: 7.5

Номінальна потужність (Р) при 660В (AC-3), кВт: 10

Типорозмір (Габарит): 1

Теплове реле, діапазон регулювання, А: 12-18

Ступінь захисту: IP-54

Номінальний струм для категорії AC-4 (Ie, AC-4), А: 7.7

∅E:: 5.2

∅D:: 5.5

∅d:: 11.5±0.3

T (товщина стінки після усадки), мм: 0.60±0.08

Кіл-ть в упаковці (1 колір): 50

Кіл-ть в упаковці (mix.): 100

Матеріал: Поліолефін

Колір: коричневий

Коефіцієнт усадки: 2:1

Одиниця виміру: м

Тип упаковки: Картонна коробка

Категорії застосування: АС-3

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 400 ~

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 80

Номінальний струм для категорії AC-3 (Ie, AC-3), А: 50

Номінальна потужність (Р) при 230В (AC-3), кВт: 15

Номінальна потужність (Р) при 400В (AC-3), кВт: 22

Номінальна потужність (Р) при 660В (AC-3), кВт: 33

Типорозмір (Габарит): 3

Теплове реле, діапазон регулювання, А: 37-50

Ступінь захисту: IP-54

Номінальний струм для категорії AC-4 (Ie, AC-4), А: 24

Призначення: -

∅E:: 10.5

∅D:: 14

∅d:: 10

Матеріал: Луджена мідь

Переріз номінальний, мм²: 50

Розмір гвинта: M10

Тип: Кільцевий

W₂:: 4.5

Кіл-ть положень: 2

Фіксація/Самоповернення: -

Підсвічування: немає

Номінальний струм In, А: 15

Кіл-ть клавіш: 1

Тип упаковки: Картонна коробка

Переріз одножильного проводу, мм²: 1.5…6

Категорії застосування: AC-1, AC-3

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 36 ~

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 20

Номінальний струм для категорії AC-3 (Ie, AC-3), А: 9

Номінальна потужність (Р) при 230В (AC-3), кВт: 2.2

Номінальна потужність (Р) при 400В (AC-3), кВт: 4

Номінальна потужність (Р) при 660В (AC-3), кВт: 5.5

Кіл-ть і тип контактів: 3 NO

Типорозмір (Габарит): 1

Додаткові контакти : 1 NO

Час спрацювання: 12…22 мс: замикання, 4…19 мс: розмикання

Номінальний струм для категорії AC-4 (Ie, AC-4), А: 3.5

Механічний ресурс циклів, млн.: 10

Електричний ресурс циклів, млн.: 1.4 при АС3, 0.15 при АС1

Ith, АС-1 додаткових контактів, А: 10

Ue (АС) додаткових контактів, В: 400

Момент затягування гвинтів, Нм: 1.2

Номінальна імпульсна напруга Uimp, В: 6 000

Номінальна найбільша здатність вимкнення Icn, А: 72

Номінальний короткочасний допустимий струм Icw, кА: 30A - 10 хв, 61A - 1 хв, 105A - 10 с, 165A - 1 с

Номінальна найбільша здатність, що включає Icm, кА: 90 при 400 В

Робоча температура, °С: -20…70

Межі напруги кола керування: 0.8...1.1 Us: робочий, 0.3...0.6 Us: вимкнення
