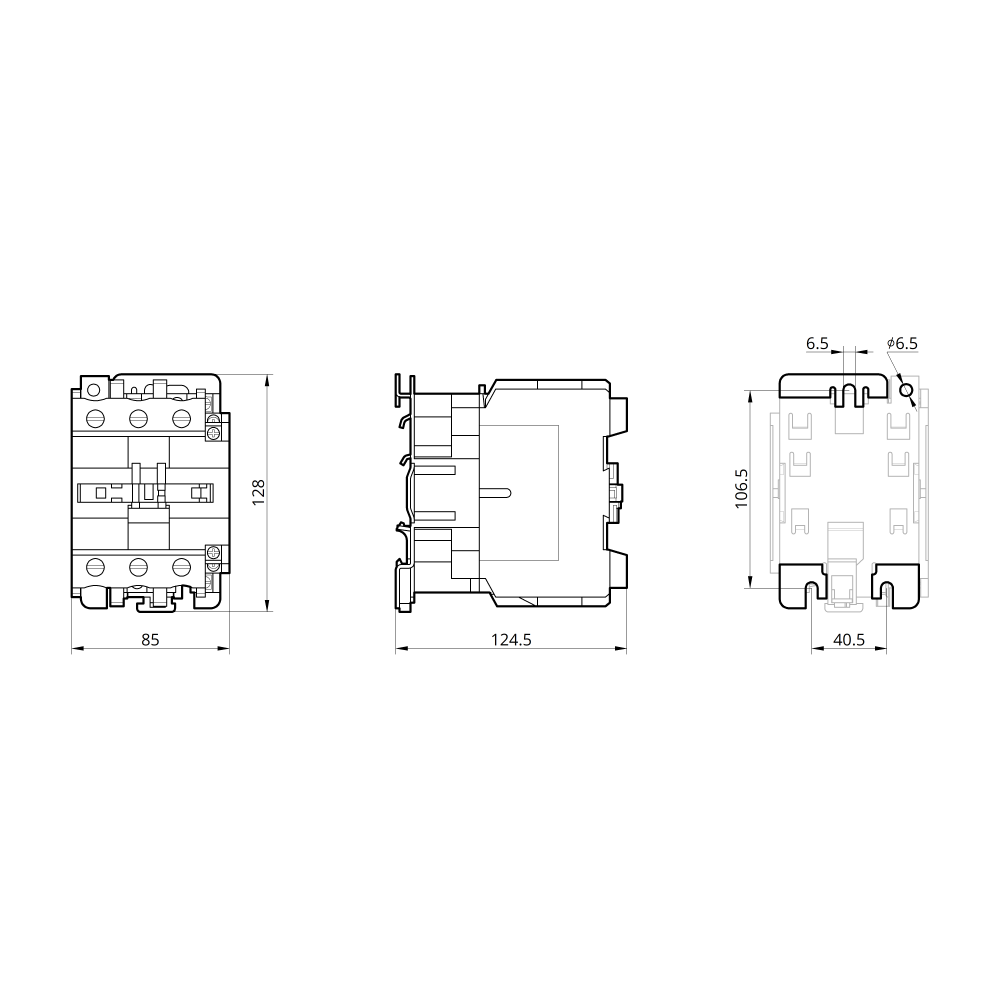

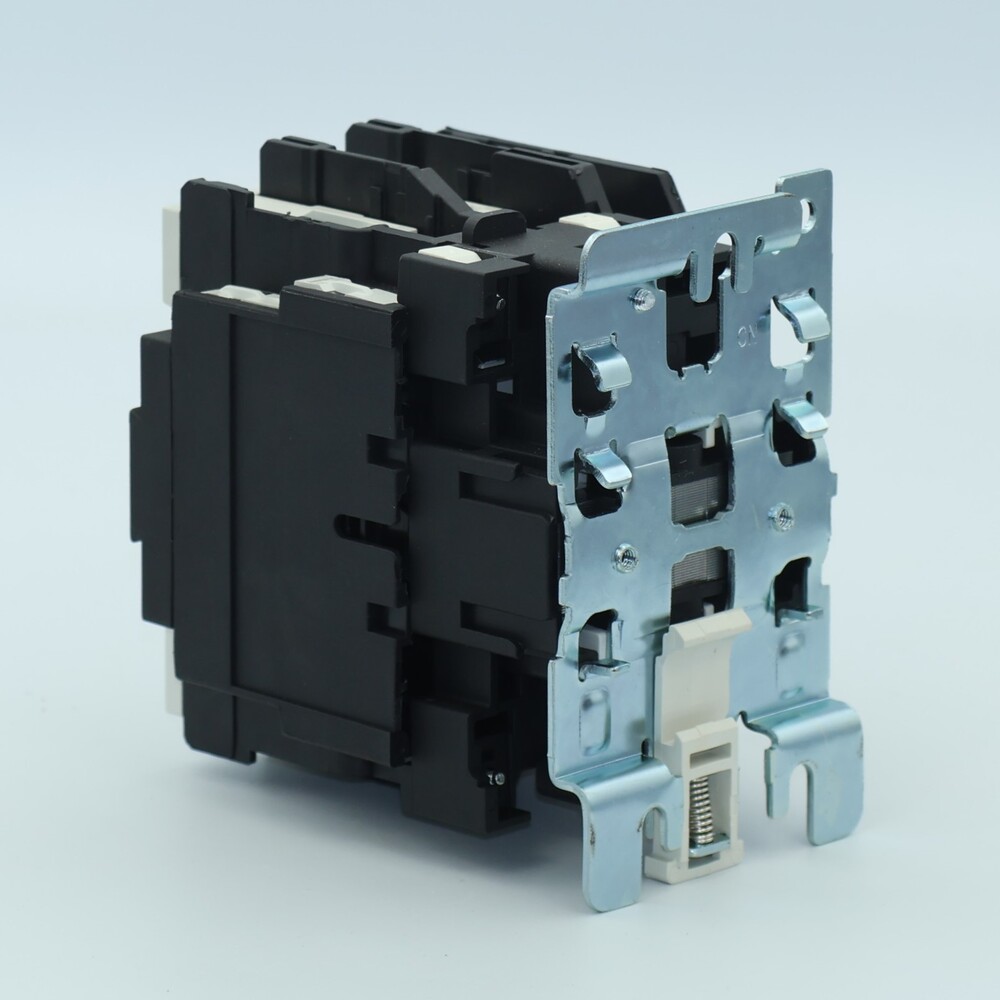

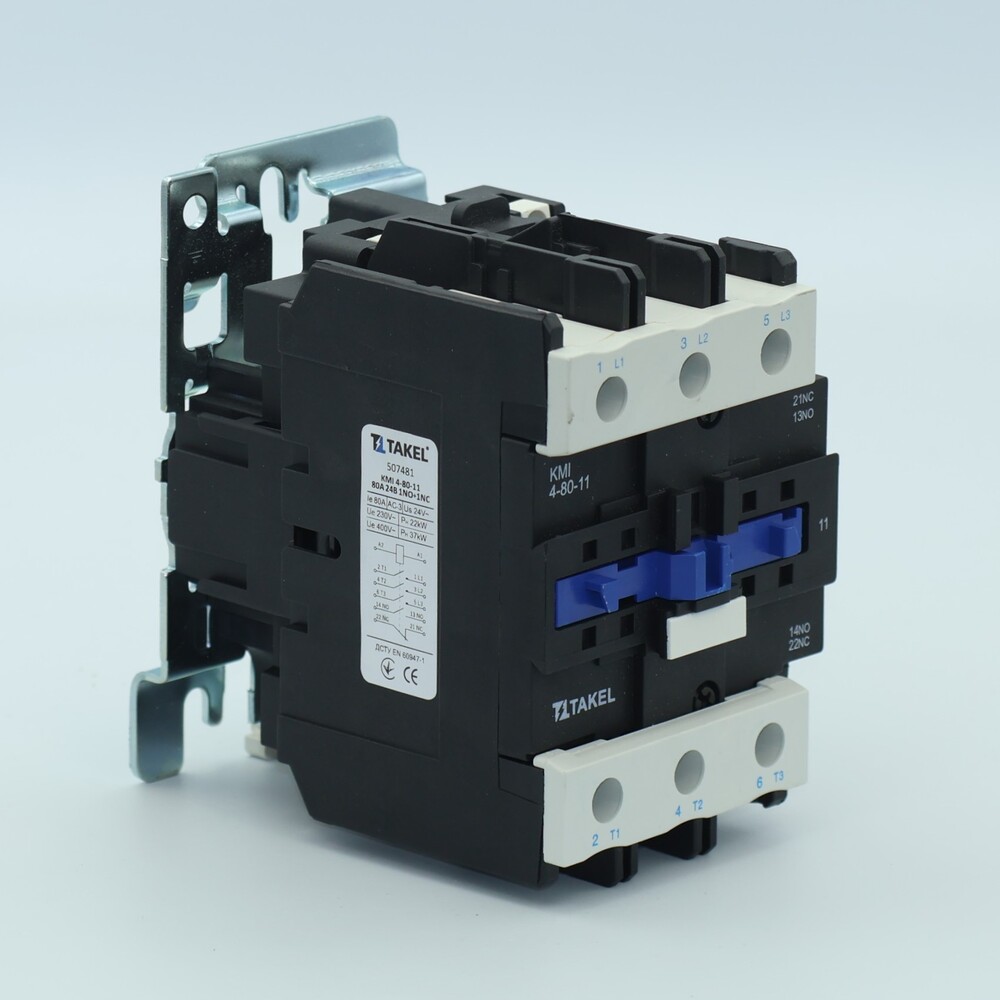

Контактор малогабаритний КМІ 4-80-11 80А 24В 1NO+1NC

Тип упаковки: Картонна коробка

Переріз одножильного проводу, мм²: 4…25

Категорії застосування: AC-1, AC-3

Номінальна напруга ізоляції Ui, В: 1 000

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 24 ~

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 100

Номінальний струм для категорії AC-3 (Ie, AC-3), А: 80

Номінальна потужність (Р) при 230В (AC-3), кВт: 22

Номінальна потужність (Р) при 400В (AC-3), кВт: 37

Номінальна потужність (Р) при 660В (AC-3), кВт: 45

Кіл-ть і тип контактів: 3 NO

Типорозмір (Габарит): 4

Додаткові контакти : 1 NO + 1 NC

Час спрацювання: 20…26 мс: замикання, 6…20 мс: розмикання

Номінальний струм для категорії AC-4 (Ie, AC-4), А: 37

Механічний ресурс циклів, млн.: 3

Електричний ресурс циклів, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 додаткових контактів, А: 10

Ue (АС) додаткових контактів, В: 400

Момент затягування гвинтів, Нм: 12

Номінальна імпульсна напруга Uimp, В: 8 000

Номінальна найбільша здатність вимкнення Icn, А: 640

Номінальний короткочасний допустимий струм Icw, кА: 135A - 10 хв, 320A - 1 хв, 640A - 10 с, 990A - 1 с

Номінальна найбільша здатність, що включає Icm, кА: 800 при 400 В

Робоча температура, °С: -20…70

Межі напруги кола керування: 0.8...1.1 Us: робочий, 0.3...0.6 Us: вимкнення

Тип упаковки: Картонна коробка

Категорії застосування: АС-3

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 400 ~

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 20

Номінальний струм для категорії AC-3 (Ie, AC-3), А: 12

Номінальна потужність (Р) при 230В (AC-3), кВт: 3

Номінальна потужність (Р) при 400В (AC-3), кВт: 5.5

Номінальна потужність (Р) при 660В (AC-3), кВт: 7.5

Типорозмір (Габарит): 1

Теплове реле, діапазон регулювання, А: 9-13

Ступінь захисту: IP-54

Номінальний струм для категорії AC-4 (Ie, AC-4), А: 5

∅E:: 6.5

∅D:: 6.1

∅d:: 4.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 10

Розмір гвинта: М6

Тип: Кільцевий

∅E:: 10.5

∅D:: 6

∅d:: 4.5

L: : 39

Матеріал: Луджена мідь

Переріз номінальний, мм²: 10

Розмір гвинта: M10

Тип: Кільцевий

Тип упаковки: Картонна коробка

Переріз одножильного проводу, мм²: 1…35

Категорії застосування: AC-1, AC-3

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 110 ~

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 80

Номінальний струм для категорії AC-3 (Ie, AC-3), А: 65

Номінальна потужність (Р) при 230В (AC-3), кВт: 18.5

Номінальна потужність (Р) при 400В (AC-3), кВт: 30

Номінальна потужність (Р) при 660В (AC-3), кВт: 37

Кіл-ть і тип контактів: 3 NO

Типорозмір (Габарит): 4

Додаткові контакти : 1 NO + 1 NC

Час спрацювання: 20…26 мс: замикання, 8…12 мс: розмикання

Номінальний струм для категорії AC-4 (Ie, AC-4), А: 28

Механічний ресурс циклів, млн.: 5

Електричний ресурс циклів, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 додаткових контактів, А: 10

Ue (АС) додаткових контактів, В: 400

Момент затягування гвинтів, Нм: 5

Номінальна імпульсна напруга Uimp, В: 6 000

Номінальна найбільша здатність вимкнення Icn, А: 520

Номінальний короткочасний допустимий струм Icw, кА: 110A - 10 хв, 260A - 1 хв, 520A - 10 с, 900A - 1 с

Номінальна найбільша здатність, що включає Icm, кА: 650 при 400 В

Робоча температура, °С: -20…70

Межі напруги кола керування: 0.8...1.1 Us: робочий, 0.3...0.6 Us: вимкнення

∅E:: 17

∅D:: 19

∅d:: 13.5

L: : 81

Матеріал: Луджена мідь

Переріз номінальний, мм²: 95

Розмір гвинта: M16

Тип: Кільцевий

W₂:: 4.7

Кіл-ть положень: 2

Фіксація/Самоповернення: -

Підсвічування: немає

Номінальний струм In, А: 6

Кіл-ть клавіш: 1

Категорії застосування: gG/gL

Частота F, Гц: 50

Номінальний струм In, А: 4

Типорозмір (Габарит): 10х38

Номінальна здатність вимкнення, кА (500 В): 100

Тип: АС

Ступінь захисту: IP00

Експлуатаційна температура, °C: -15…+60

Робочі положення: Вертикальне/Горизонтальне

Відповідність стандартам: ДСТУ EN 60269-1

∅D:: 4.4

∅d:: 3.2

∅d₁:: 2.8

L: : 17.5

L₁:: 10

Кількість в пачці: 100

Матеріал: Мідь з покриттям; ПВХ

Колір: Чорний

Одиниця виміру: 100шт.

Номінальний струм In, А: -

Кіл-ть в смужці: -

Перемичка з гвинтами: -

Довжина, мм: 50

Вага ящика брутто, кг: 17.2

Об'єм ящику, м³: 0.055176

Ізоляція: Часткова

Номінальний струм In, А: 10

∅D:: 29.2

∅d:: 20.2

Тип упаковки: Картонна коробка

Діапазон вимірів: 0-100А

Діапазон напруги живлення, В.: 50-380В (AC)

Кіл-ть в бухті, м : 10

W₂:: 4.8

Кіл-ть положень: 2

Фіксація/Самоповернення: -

Підсвічування: немає

Номінальний струм In, А: 6

Кіл-ть клавіш: 1

∅E:: 10.5

∅D:: 8.5

∅d:: 5.5

L: : 48

Матеріал: Луджена мідь

Переріз номінальний, мм²: 16

Розмір гвинта: M10

Тип: Кільцевий

Номінальний струм In, А: 10А

Експлуатаційна температура, °C: від -25 до +85 С° (короткочасно 120 С°)

Опір контактів, Ом: 2

∅E:: 8.4

∅D:: 7

∅d:: 5

Матеріал: Мідь

Переріз номінальний, мм²: 10

Розмір гвинта: М8

Тип: Кільцевий

∅D:: 5.5

∅d:: 11.5±0.3

T (товщина стінки після усадки), мм: 0.60±0.08

Кіл-ть в упаковці (1 колір): 50

Кіл-ть в упаковці (mix.): 100

Матеріал: Поліолефін

Колір: поморанчевий

Коефіцієнт усадки: 2:1

Одиниця виміру: м

Номінальна напруга ізоляції Ui, В: 1000

Частота F, Гц: 50/60

Номінальний струм In, А: 160

Типорозмір (Габарит): 160

Номінальна робоча здатність вимкнення Ics, кА : 50 кА Icu при 400 В, 35 кА Icu при 500 В, 10 кА Icu при 690 В

Тип розчеплювача: Електронний

Діапазон регулювання уставок теплового відключення Ir: 63, 70, 80, 90, 100, 110, 125, 150, 160

Уставка електромагнітного спрацьовування Іsd, ×Ir: 1.5, 2, 3, 4, 5, 6, 7, 8, 10

Ступінь захисту: ІР30: корпус, IP00: клеми

Номінальна імпульсна напруга Uimp, В: 8000

Механічна зносостійкість, циклів: 10000

Номінальна гранична здатність вимкнення Icu, кА : 50 кА Icu при 400 В, 35 кА Icu при 500 В, 10 кА Icu при 690 В

Електрична зносостійкість, циклів: 1500

Номінальна найбільша здатність, що включає Icm, кА: 2.1× Icu

Робоча температура, °С: -40…+70

Категорія селективності: А

Розмір різьби кріплень для підключення зовнішніх проводів: М8

Переріз провідника для підключення до клем, мм²: 185

Розсіювання потужності, Вт: 40

Матеріал: Луджена мідь

Переріз номінальний, мм²: 800

Розмір гвинта: M20

Тип: Кільцевий

∅E:: 13

∅D:: 16.5

∅d:: 12

Матеріал: Луджена мідь

Переріз номінальний, мм²: 70

Розмір гвинта: M12

Тип: Кільцевий

Діаметр, мм: 32

Ступінь захисту: IP67

Експлуатаційна температура, °C: -25..+65

Опір стиску, N/сек: 320 N / 60 Sec

∅E:: 8.6

∅d:: 10

Тип упаковки: Картонна коробка

Тип лампи: неонова

∅D:: 2.3

∅d:: 1.5

Довжина, мм: 250

∅D:: 38

∅d:: 17

Тип упаковки: Поліетилен

Для кабелю з кількістю жил: 2

∅E:: 10.5

∅D:: 14.5

∅d:: 10

L: : 64

Матеріал: Луджена мідь

Переріз номінальний, мм²: 50

Розмір гвинта: M10

Тип: Кільцевий

∅D:: 1.8

∅d:: 1.3

∅E:: 13

∅D:: 7

∅d:: 4.5

Матеріал: Луджена мідь

Переріз номінальний, мм²: 10

Розмір гвинта: M12

Тип: Кільцевий

∅D:: 2

∅d:: 4.5±0.2

T (товщина стінки після усадки), мм: 0.45±0.05

Кіл-ть в упаковці (1 колір): 100

Кіл-ть в упаковці (mix.): 100

Матеріал: Поліолефін

Колір: поморанчевий

Коефіцієнт усадки: 2:1

Одиниця виміру: м

W₂:: 6.2

Кіл-ть положень: 2

Фіксація/Самоповернення: -

Підсвічування: є

Номінальний струм In, А: 15

Кіл-ть клавіш: 1

∅E:: 3.2

∅D:: 3.3

∅d:: 1.8

Матеріал: Луджена мідь

Переріз номінальний, мм²: 1.5

Розмір гвинта: M3

Тип: Кільцевий

∅E:: 6.5

∅D:: 7

∅d:: 5.4

Матеріал: Луджена мідь

Переріз номінальний, мм²: 16

Розмір гвинта: М6

Тип: Кільцевий

∅E:: 5.3

∅d:: 4.3

∅E:: 8.4

∅D:: 9

∅d:: 6

Матеріал: Мідь

Переріз номінальний, мм²: 16

Розмір гвинта: М8

Тип: Кільцевий

∅E:: 1.9

∅E:: 10.4

∅D:: 12

∅d::

Матеріал: Луджена мідь

Переріз номінальний, мм²: 50

Розмір гвинта: М10

Тип: Кільцевий

∅E:: 3.2

Категорії застосування: gG/gL

Частота F, Гц: 50

Номінальний струм In, А: 315

Типорозмір (Габарит): 3

Тип: АС

Ступінь захисту: IP00

Робочі положення: Ветрикальне /Горизонтальне

Відповідність стандартам: ДСТУ EN 60269-1

Категорії застосування: gG/gL

Частота F, Гц: 50

Номінальний струм In, А: 125

Типорозмір (Габарит):

Тип: АС

Ступінь захисту: IP00

Робочі положення: Ветрикальне /Горизонтальне

Відповідність стандартам: ДСТУ EN 60269-1

∅D:: 0.65

∅d:: 1.5±0.2

T (товщина стінки після усадки), мм: 0.28±0.05

Кіл-ть в упаковці (1 колір):

Кіл-ть в упаковці (mix.): 30

Матеріал: Поліолефін

Колір: асорті

Коефіцієнт усадки: 2:1

Одиниця виміру: м

Тип упаковки: Картонна коробка

Переріз одножильного проводу, мм²: 1.5…6

Категорії застосування: AC-1, AC-3

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 110 ~

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 32

Номінальний струм для категорії AC-3 (Ie, AC-3), А: 18

Номінальна потужність (Р) при 230В (AC-3), кВт: 4

Номінальна потужність (Р) при 400В (AC-3), кВт: 7.5

Номінальна потужність (Р) при 660В (AC-3), кВт: 10

Кіл-ть і тип контактів: 3 NO

Типорозмір (Габарит): 1

Додаткові контакти : 1 NC

Час спрацювання: 12…22 мс: замикання, 4…19 мс: розмикання

Номінальний струм для категорії AC-4 (Ie, AC-4), А: 7.7

Механічний ресурс циклів, млн.: 10

Електричний ресурс циклів, млн.: 1.2 при АС3, 0.3 при АС1

Ith, АС-1 додаткових контактів, А: 10

Ue (АС) додаткових контактів, В: 400

Момент затягування гвинтів, Нм: 1.2

Номінальна імпульсна напруга Uimp, В: 6 000

Номінальна найбільша здатність вимкнення Icn, А: 144

Номінальний короткочасний допустимий струм Icw, кА: 40A - 10 хв, 84A - 1 хв, 145A - 10 с, 240A - 1 с

Номінальна найбільша здатність, що включає Icm, кА: 180 при 400 В

Робоча температура, °С: -20…70

Межі напруги кола керування: 0.8...1.1 Us: робочий, 0.3...0.6 Us: вимкнення

∅D:: 9.7

∅d:: 6.9

L: : 13

Одиниця виміру: шт.

Особливості конструкції: короткі

Матеріал: Мідь луджена

Тип: Без ізоляції

Переріз номінальний, мм²: 25

∅E:: 10.5

∅D:: 21

∅d::

Матеріал: Луджена мідь

Переріз номінальний, мм²: 150

Розмір гвинта: M10

Тип: Кільцевий

W₂:: 6.2

Кіл-ть положень: 2

Фіксація/Самоповернення: -

Підсвічування: є

Номінальний струм In, А: 15

Кіл-ть клавіш: 1

∅D:: 5.5

∅d:: 11.5±0.3

T (товщина стінки після усадки), мм: 0.60±0.08

Кіл-ть в упаковці (1 колір): 50

Кіл-ть в упаковці (mix.): 100

Матеріал: Поліолефін

Колір: жовтий

Коефіцієнт усадки: 2:1

Одиниця виміру: м

Виведення отвір. кіл-ть*площа мм²: 1х1.5-10

Номінальний струм In, А: 55

Момент затягування гвинтів, Нм: 10

Тип упаковки: Картонна коробка

Переріз одножильного проводу, мм²: 1.5…6

Категорії застосування: AC-1, AC-3

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 400 ~

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 20

Номінальний струм для категорії AC-3 (Ie, AC-3), А: 9

Номінальна потужність (Р) при 230В (AC-3), кВт: 2.2

Номінальна потужність (Р) при 400В (AC-3), кВт: 4

Номінальна потужність (Р) при 660В (AC-3), кВт: 5.5

Кіл-ть і тип контактів: 3 NO

Типорозмір (Габарит): 1

Додаткові контакти : 1 NC

Час спрацювання: 12…22 мс: замикання, 4…19 мс: розмикання

Номінальний струм для категорії AC-4 (Ie, AC-4), А: 3.5

Механічний ресурс циклів, млн.: 10

Електричний ресурс циклів, млн.: 1.4 при АС3, 0.15 при АС1

Ith, АС-1 додаткових контактів, А: 10

Ue (АС) додаткових контактів, В: 400

Момент затягування гвинтів, Нм: 1.2

Номінальна імпульсна напруга Uimp, В: 6 000

Номінальна найбільша здатність вимкнення Icn, А: 72

Номінальний короткочасний допустимий струм Icw, кА: 30A - 10 хв, 61A - 1 хв, 105A - 10 с, 165A - 1 с

Номінальна найбільша здатність, що включає Icm, кА: 90 при 400 В

Робоча температура, °С: -20…70

Межі напруги кола керування: 0.8...1.1 Us: робочий, 0.3...0.6 Us: вимкнення

∅E:: 4.3

∅D:: 3.3

∅d:: 1.8

Матеріал: Луджена мідь

Переріз номінальний, мм²: 1.5

Розмір гвинта: M4

Тип: Кільцевий

Сумісність: КМІ 25-32А, MCI-DC 25-32А
