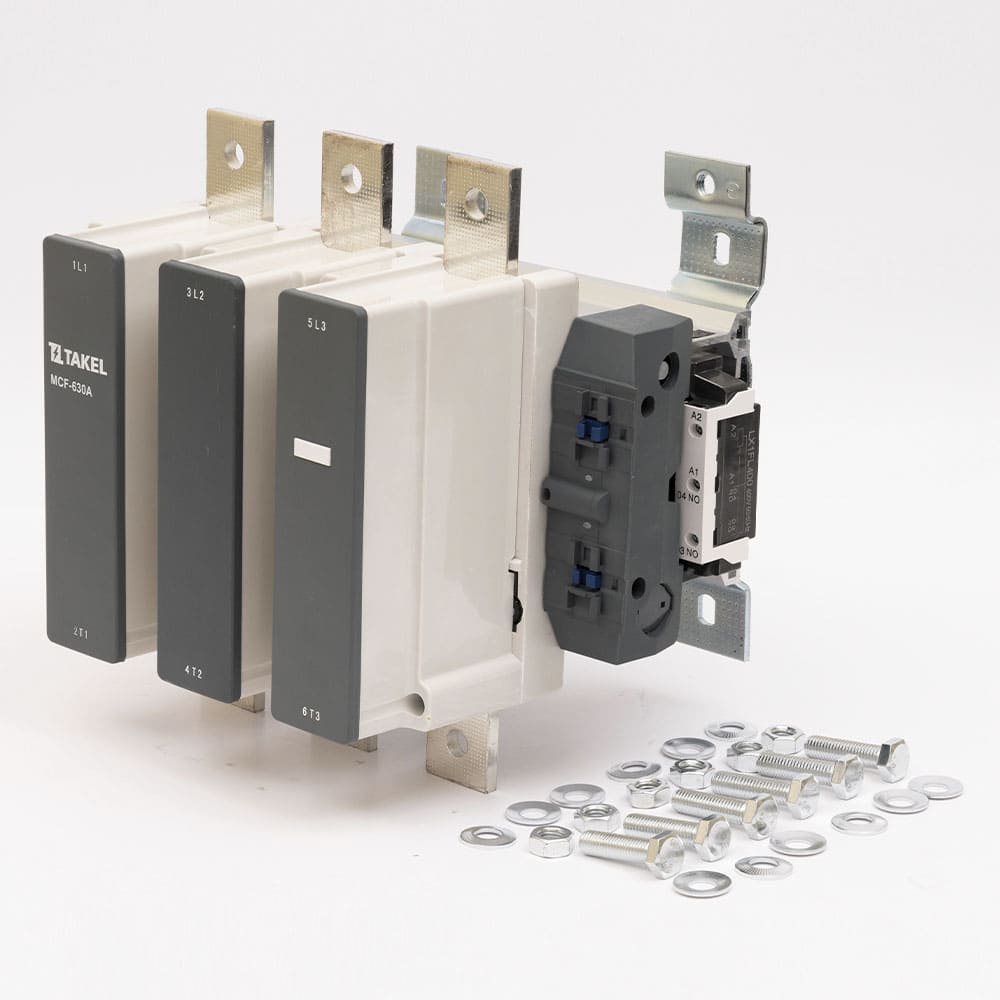

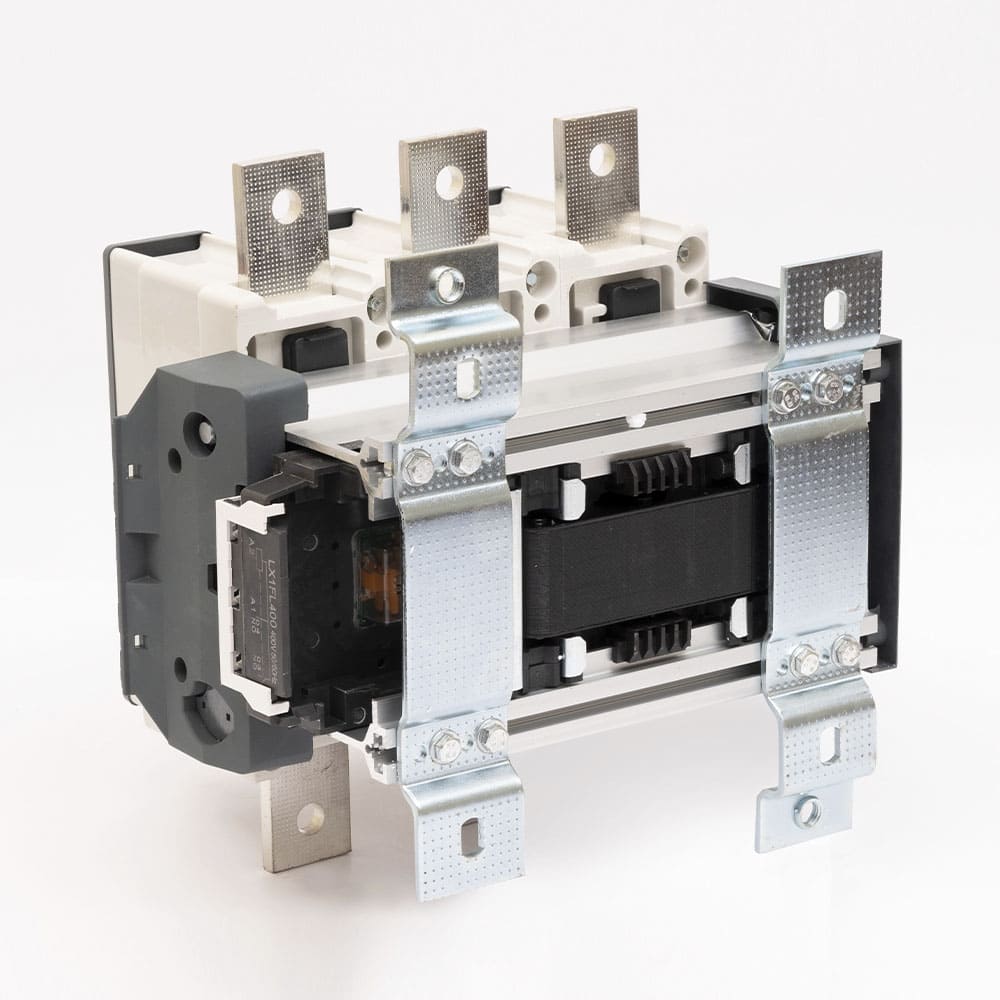

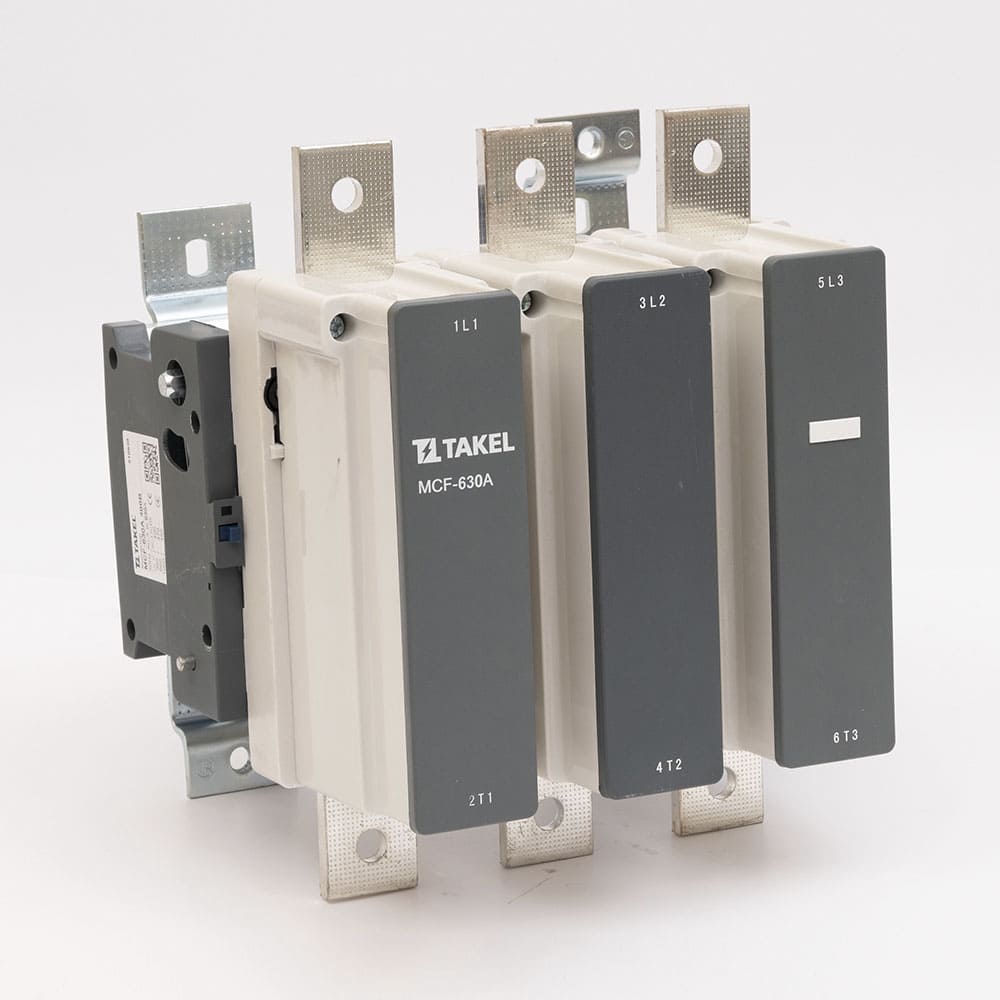

Контактор MCF-630А 400В TAKEL

Номінальна напруга ізоляції Ui, В: 1000

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 400

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 800

Номінальна потужність (Р) при 400В (AC-3), кВт: 335

Номінальна потужність (Р) при 660В (AC-3), кВт: 450

Кіл-ть і тип контактів: 1NO

Типорозмір (Габарит): 630-800

Номінальний струм для категорії Ie, AC-3, A (400В): 630

Механічна зносостійкість, циклів: 1

Електрична зносостійкість, циклів: 0.2

Номінальний струм для категорії Ie, AC-3, A (660В): 360

∅D:: 41

Номінальний струм In, А: 63

Ступінь захисту: IP-67

Положення заземлюючого контакту: 6 годин

Виведення отвір. кіл-ть*площа мм²: 12×Ø6 (1,5...16 мм²)

Номінальний струм In, А: 200

Момент затягування гвинтів, Нм: 2 Нм

Розміри шини, мм: 12х18

Робоча температура, °С: -40...+50

∅D:: ≤3.60

∅d:: 6

T (товщина стінки після усадки), мм: 0.40±0.15

T (товщина стінки до усадки), мм: 0.18±0.10

Тип упаковки: Бухта (рулон)

Кіл-ть в бухті, м : 100

Коефіцієнт усадки: 2:1

Об'єм ящику, м³: 0.023936
