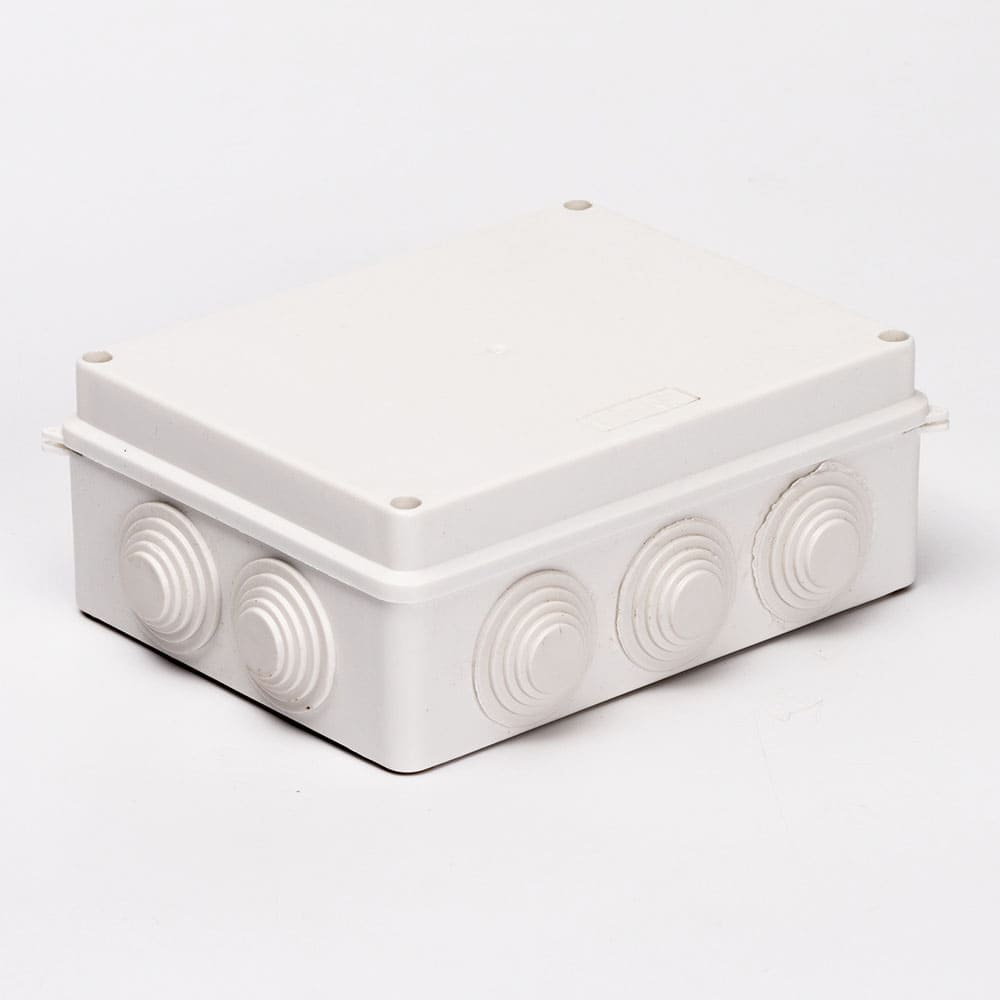

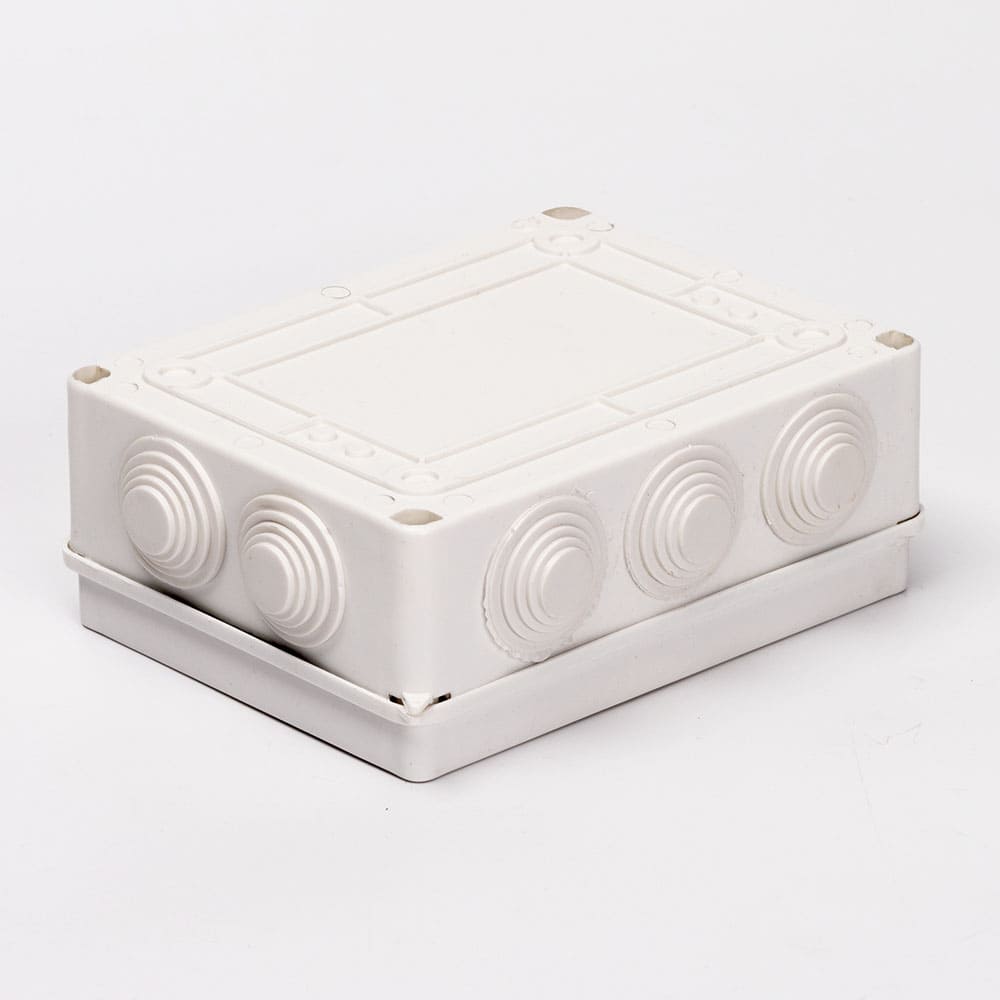

Коробка розподільча 200х155х80 LEE

∅D:: 35

L₂:: 164

L₁:: 188

W₁:: 143

H₁:: 70

Одиниця виміру: шт.

W₂:: 118

Матеріал: Полімер

Тип: Коробка з отворами

Ступінь захисту: IP-55

Кіл-ть вступних отворів: 10

Ширина: 193

Висота: 75

Глибина: 148

Переріз одножильного проводу, мм²: 4...50

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 125А

Кількість модулів: 2

Часострумова характеристика: C

Уставка електромагнітного відключення Іi: 5…10 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Номінальна імпульсна напруга Uimp, В: 4 000

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20 000

Температура монтажу, °C: -10...+55

Номінальна найбільша здатність вимкнення Icn, А: 10000

Електрична зносостійкість, циклів: 10 000

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

Переріз одножильного проводу, мм²: 4...50

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 25А

Кількість модулів: 3

Часострумова характеристика: C

Уставка електромагнітного відключення Іi: 5…10 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Номінальна імпульсна напруга Uimp, В: 4 000

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20 000

Температура монтажу, °C: -10...+55

Номінальна найбільша здатність вимкнення Icn, А: 10000

Електрична зносостійкість, циклів: 10 000

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

Переріз одножильного проводу, мм²: 4...50

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 50А

Кількість модулів: 3

Часострумова характеристика: C

Уставка електромагнітного відключення Іi: 5…10 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Номінальна імпульсна напруга Uimp, В: 4 000

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20 000

Температура монтажу, °C: -10...+55

Номінальна найбільша здатність вимкнення Icn, А: 10000

Електрична зносостійкість, циклів: 10 000

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

Переріз одножильного проводу, мм²: 4...50

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 32А

Кількість модулів: 3

Часострумова характеристика: C

Уставка електромагнітного відключення Іi: 5…10 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Номінальна імпульсна напруга Uimp, В: 4 000

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20 000

Температура монтажу, °C: -10...+55

Номінальна найбільша здатність вимкнення Icn, А: 10000

Електрична зносостійкість, циклів: 10 000

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 6А

Кількість модулів: 3

Часострумова характеристика: B

Уставка електромагнітного відключення Іi: 3...5 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Номінальна імпульсна напруга Uimp, В: 4

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20 000

Температура монтажу, °C: - 10...+55

Номінальна найбільша здатність вимкнення Icn, А: 4 500

Електрична зносостійкість, циклів: 10 000

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2
