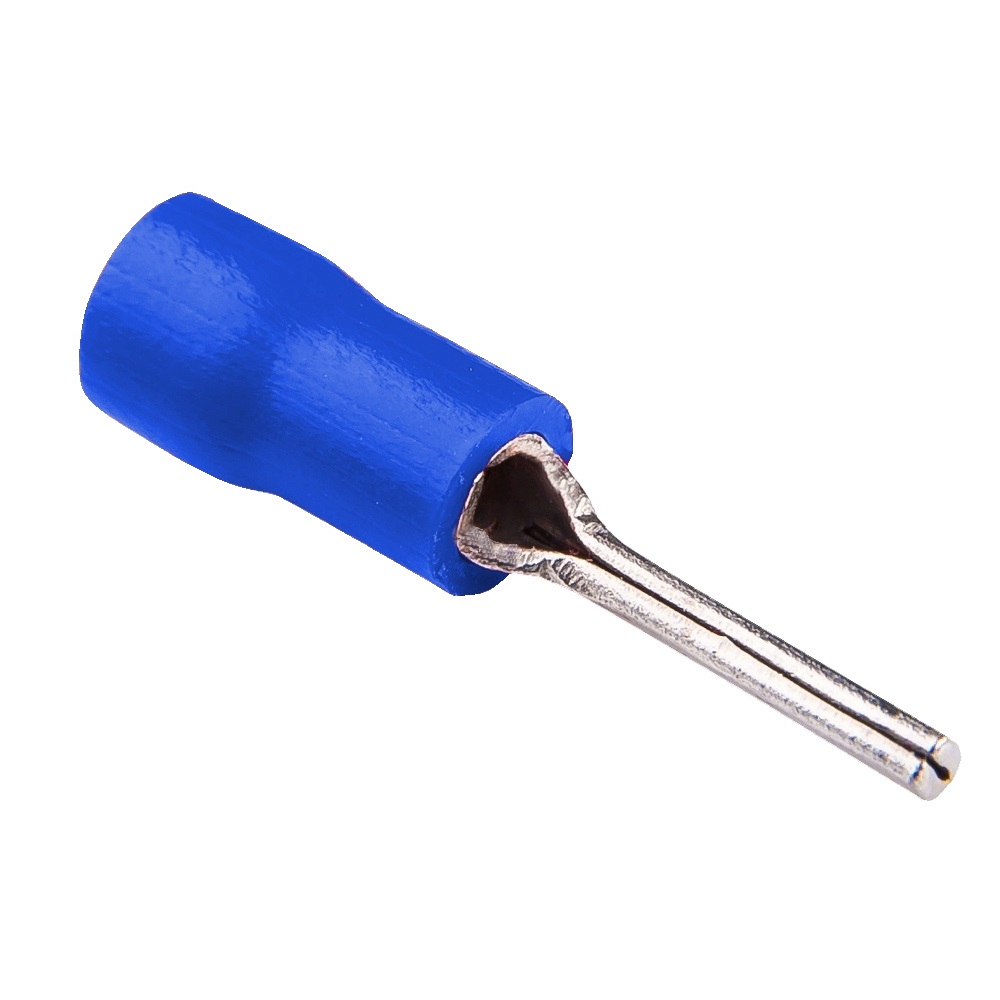

Тип наконечника: штировий (штифтовий) круглий з ізоляцією.
Призначення: для окінцювання багатодротяних мідних провідників і їх приєднання до контактних груп електротехнічних пристроїв з отворами малих діаметрів.
НЕ рекомендується застосовувати штирові круглі наконечники в контактних групах пристроїв, в яких фіксація наконечника здійснюється за рахунок його притискання торцевою поверхнею гвинта, а не притискною пластиною.
Сертифікація в Україні: добровільна сертифікація (не підлягає обов'язковому декларуванню) згідно вимог ДСТУ EN 60947-1.
Метод монтажу: обпресовування (обтискається тільки хвостовий фланець наконечника).
Температура експлуатації: від -40 до + 80 С°.
Напруга номінальна: 400В.
- Штифтові наконечники PTV можуть називати наконечник-голка, так як вони мають контактну частину, що віддалено нагадує тонкий штир круглий в перетині.
- Штирові круглі наконечники є відмінним рішенням там, де ввідні отвори контактних груп пристроїв менше в діаметрі, ніж підмикний кабель.
- Кожен штировий круглий наконечник розрахований на діапазон перерізів проводів (див. в таблиці), що дозволяє використовувати менше номіналів наконечників для окінцювання провідників всіх перерізів від 0,5 до 6 мм².
- Ізольований наконечник PTV має колір ізоляції згідно міжнародної системи кольорового маркування діапазонів номінальних перерізів провідників. Кожен діапазон позначається своїм кольором (див. в таблиці).
- Металева частина наконечника має покриття (зовні і всередині) для захисту від процесів окислення наконечника і жил проводу після обпресування.
- Пластикові фланці наконечників виготовлені з досить міцного і пластичного матеріалу. Обпресовування проводиться поверх пластикового фланця, який при цьому деформується, але зберігає свою цілісність і міцно тримається на наконечнику.
- Металева частина, виготовлена з латуні, забезпечує наконечнику більшу стійкість до згинання.
