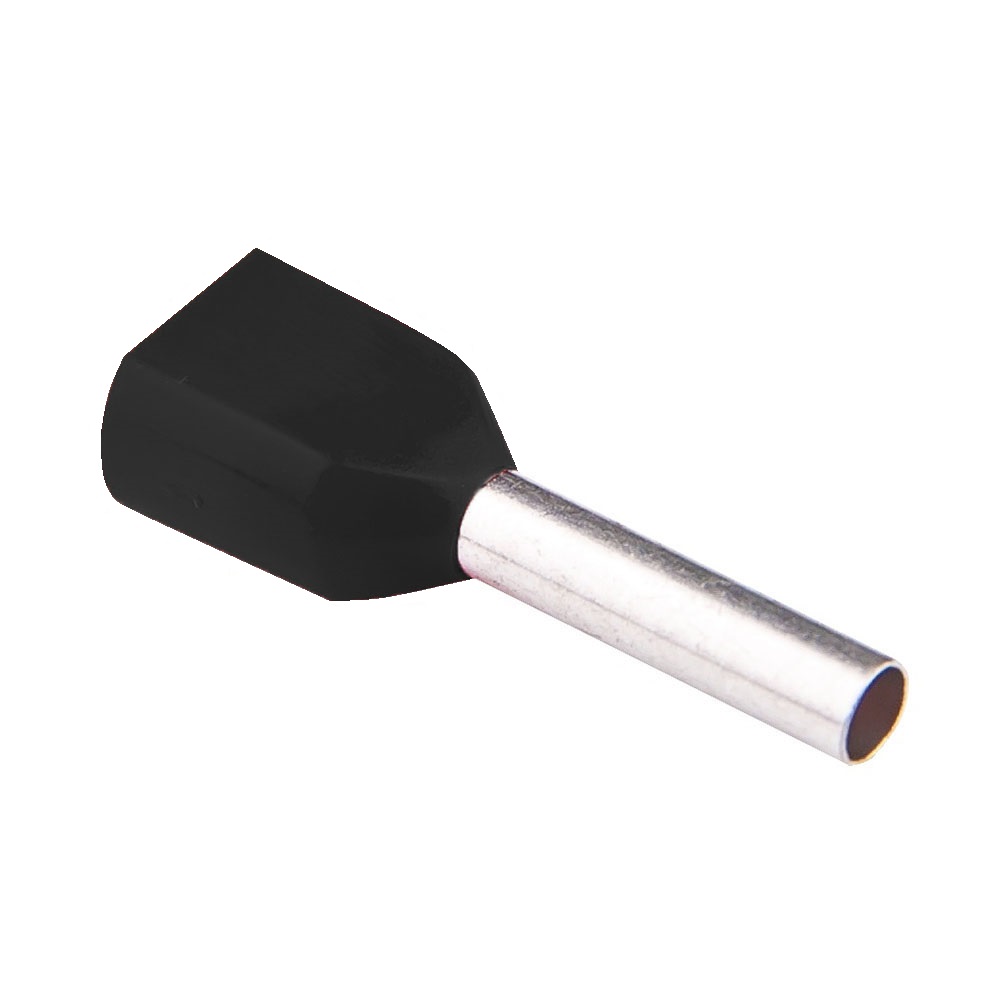

Наконечник трубчастий для двох проводів з нейлонової ізоляцією 2*1.5/12

Name: Наконечник трубчастий для двох проводів з нейлонової ізоляцією 2*1.5/12
Brand: Reliance
SKU: RE11106
Price: 191.96 UAH
Availability: InStock

Артикул:

Бренд: Reliance

191,96 грн

Технічна специфікація

∅d:: 2.6

Тип наконечника: трубчастий з ізоляцією для двох проводів.

Призначення: для окінцювання багатодротяних мідних провідників з фіксацією одночасно двох проводів в одному наконечнику.

Сертифікація в Україні: добровільна сертифікація згідно вимог ДСТУ EN 60947-1.

Метод монтажу: обпресовування (обтискається тільки металева частина наконечника).

Температура експлуатації: від -40 до + 85 С°.

Напруга номінальна: 400В.

Даний тип відрізняється від звичайних втулкових наконечників діаметром гільзи, розрахованим на сумарний переріз двох проводів, а також розміром і формою ізоляції.
Гільза наконечника, виготовлена з міді чистотою 99,9%, має високу пластичність, і при обтиску спресовується з жилами проводу в монолітний шпинь, витісняючи зсередини максимум повітря.
М'яка мідь дозволяє матрицям інструменту робити обпресовування і формувати рельєф на обпресованій ділянці з невеликими енерго витратами, що також подовжує термін служби інструменту.
Висока електропровідність міді і покриття на основі олова.
Лудіння наконечника зовні і всередині захищає від процесів окислення як наконечник так і жили проводу після обпресування.
Матеріал ізоляції (нейлон) має високу пластичність, що зменшує ймовірність пошкодження хвостового фланця під час обпресування і монтажу.
Пластиковий фланець має в перерізі прямокутну форму з розмірами, розрахованими щоб вмістити два проводи відповідного перерізу разом з ізоляцією.
Подвійні наконечники для проводів тм Reliance мають колір ізоляції згідно німецького кольорового маркування (див. в таблиці).
У місці стикування з ізолюючою манжетою втулка розвальцьована, що полегшує процес введення в неї багатодротяних мідних жил.
Введення проводу в наконечник також спрощується конусною конструкцією ізолюючої манжети.
