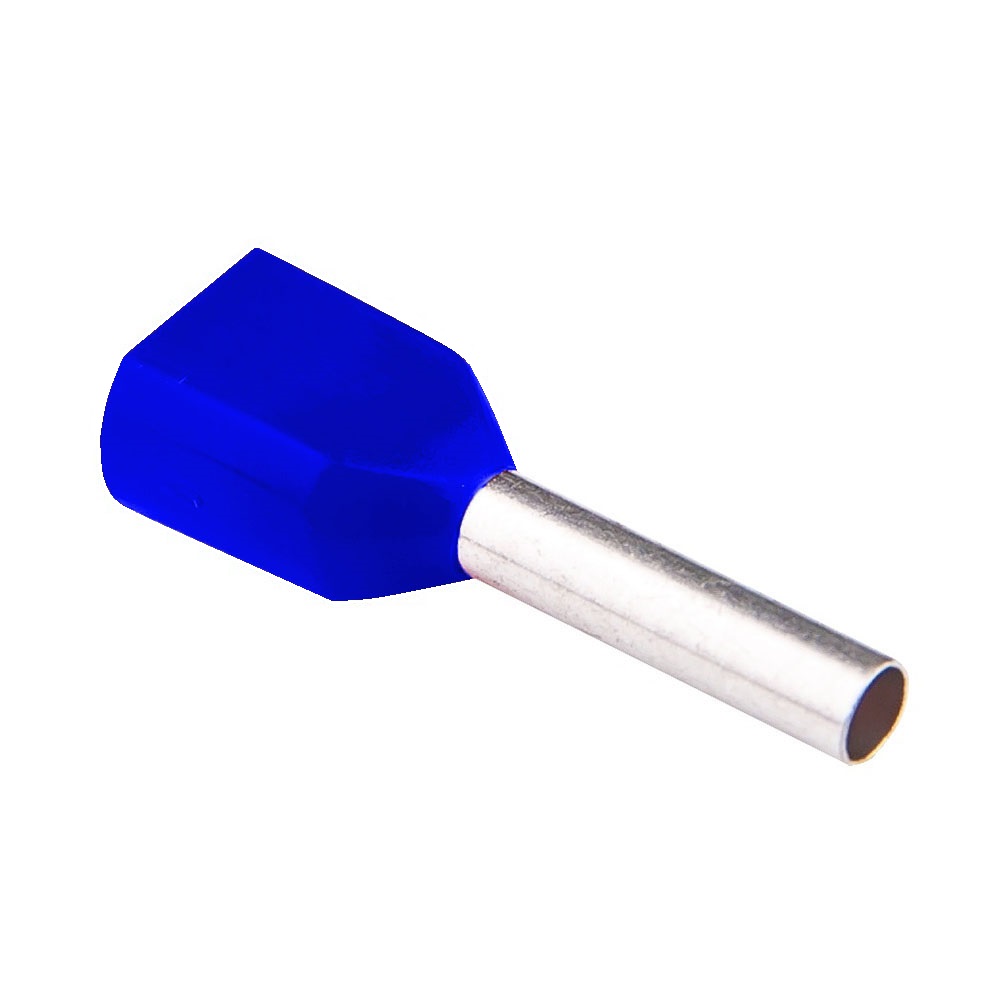

Тип наконечника: трубчастий з ізоляцією для двох проводів.
Призначення: для окінцювання багатодротяних мідних провідників з фіксацією одночасно двох проводів в одному наконечнику.
Сертифікація в Україні: добровільна сертифікація згідно вимог ДСТУ EN 60947-1.
Метод монтажу: обпресовування (обтискається тільки металева частина наконечника).
Температура експлуатації: від -40 до + 85 С°.
Напруга номінальна: 400В.
- Даний тип відрізняється від звичайних втулкових наконечників діаметром гільзи, розрахованим на сумарний переріз двох проводів, а також розміром і формою ізоляції.
- Гільза наконечника, виготовлена з міді чистотою 99,9%, має високу пластичність, і при обтиску спресовується з жилами проводу в монолітний шпинь, витісняючи зсередини максимум повітря.
- М'яка мідь дозволяє матрицям інструменту робити обпресовування і формувати рельєф на обпресованій ділянці з невеликими енерго витратами, що також подовжує термін служби інструменту.
- Висока електропровідність міді і покриття на основі олова.
- Лудіння наконечника зовні і всередині захищає від процесів окислення як наконечник так і жили проводу після обпресування.
- Матеріал ізоляції (нейлон) має високу пластичність, що зменшує ймовірність пошкодження хвостового фланця під час обпресування і монтажу.
- Пластиковий фланець має в перерізі прямокутну форму з розмірами, розрахованими щоб вмістити два проводи відповідного перерізу разом з ізоляцією.
- Подвійні наконечники для проводів тм Reliance мають колір ізоляції згідно німецького кольорового маркування (див. в таблиці).
- У місці стикування з ізолюючою манжетою втулка розвальцьована, що полегшує процес введення в неї багатодротяних мідних жил.
- Введення проводу в наконечник також спрощується конусною конструкцією ізолюючої манжети.
