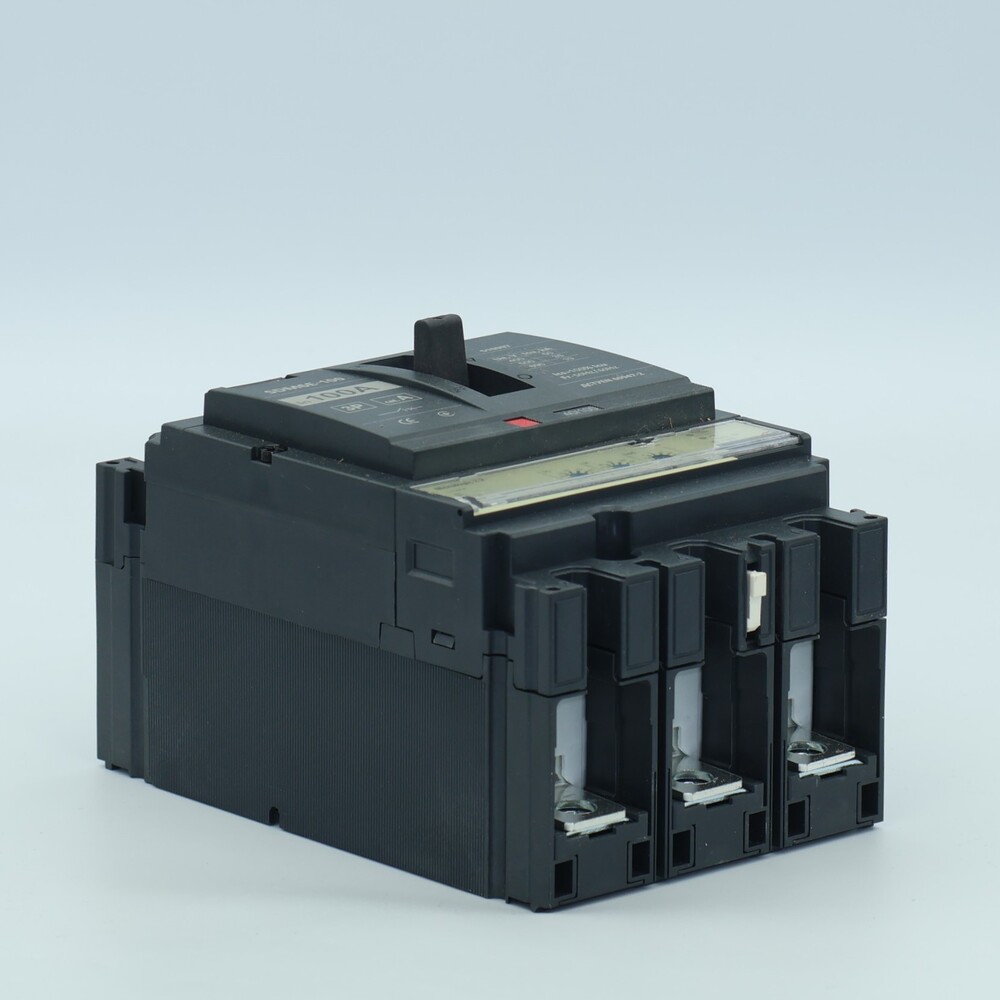

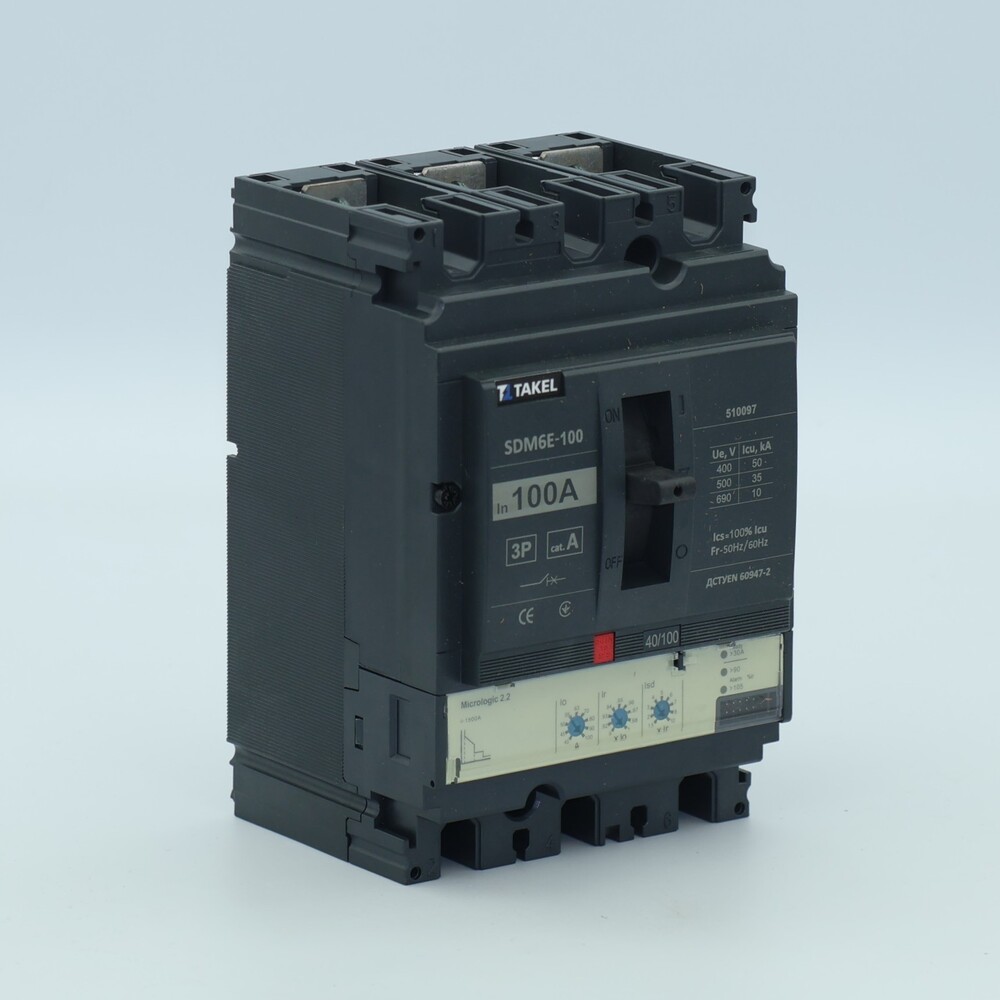

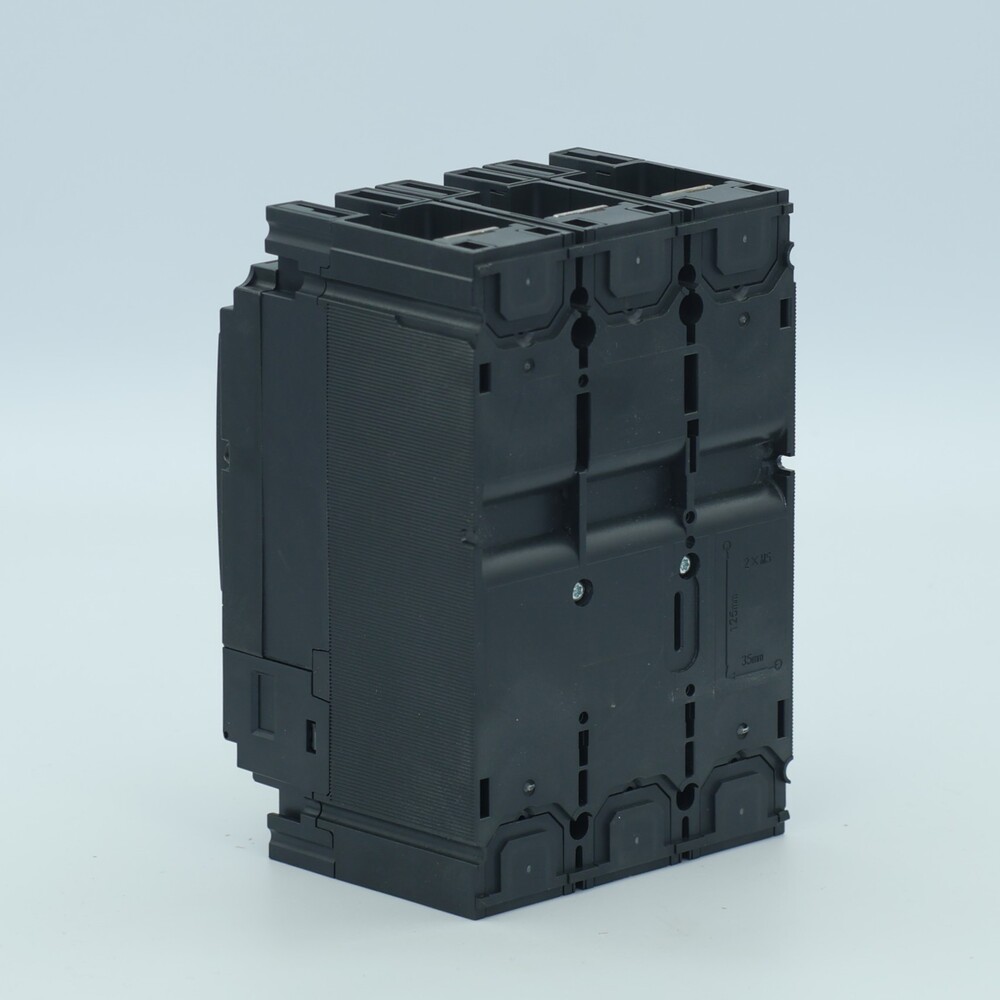

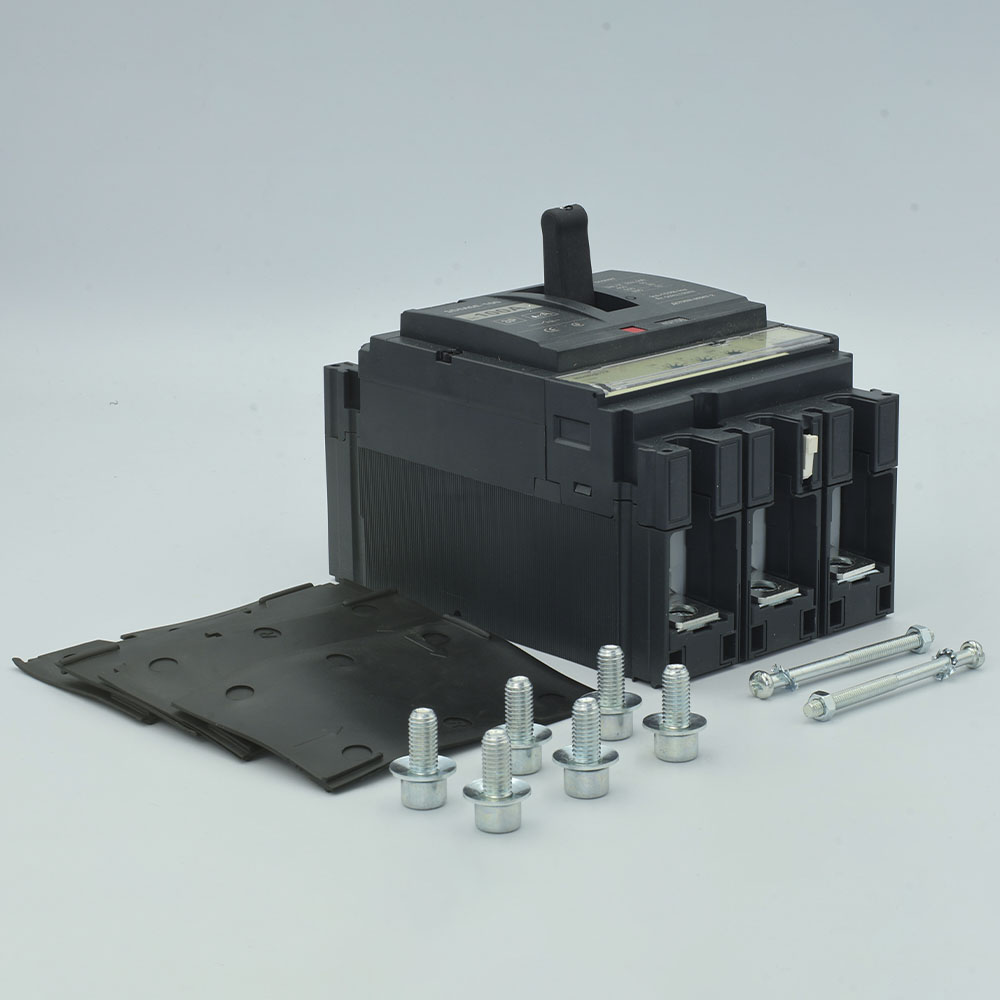

Вимикач автоматичний силовий SDM6E-100 3Р 100А 50кА з електр. розчіпл. TAKEL

Номінальна напруга ізоляції Ui, В: 1000

Частота F, Гц: 50/60

Номінальний струм In, А: 100

Типорозмір (Габарит): 100

Номінальна робоча здатність вимкнення Ics, кА : 50 кА Icu при 400 В, 35 кА Icu при 500 В, 10 кА Icu при 690 В

Тип розчеплювача: Електронний

Діапазон регулювання уставок теплового відключення Ir: 40, 45, 50, 55, 63, 70, 80, 90, 100

Уставка електромагнітного спрацьовування Іsd, ×Ir: 1.5, 2, 3, 4, 5, 6, 7, 8, 10

Ступінь захисту: ІР30: корпус, IP00: клеми

Номінальна імпульсна напруга Uimp, В: 8000

Механічна зносостійкість, циклів: 10000

Номінальна гранична здатність вимкнення Icu, кА : 50 кА Icu при 400 В, 35 кА Icu при 500 В, 10 кА Icu при 690 В

Електрична зносостійкість, циклів: 1500

Номінальна найбільша здатність, що включає Icm, кА: 2.1× Icu

Робоча температура, °С: -40…+70

Категорія селективності: А

Розмір різьби кріплень для підключення зовнішніх проводів: М8

Переріз провідника для підключення до клем, мм²: 185

Розсіювання потужності, Вт: 25

Тип упаковки: Інд.картонна упаковка

Номінальна напруга Un DC, В: 110

Категорії застосування: АС-15, DC-13
