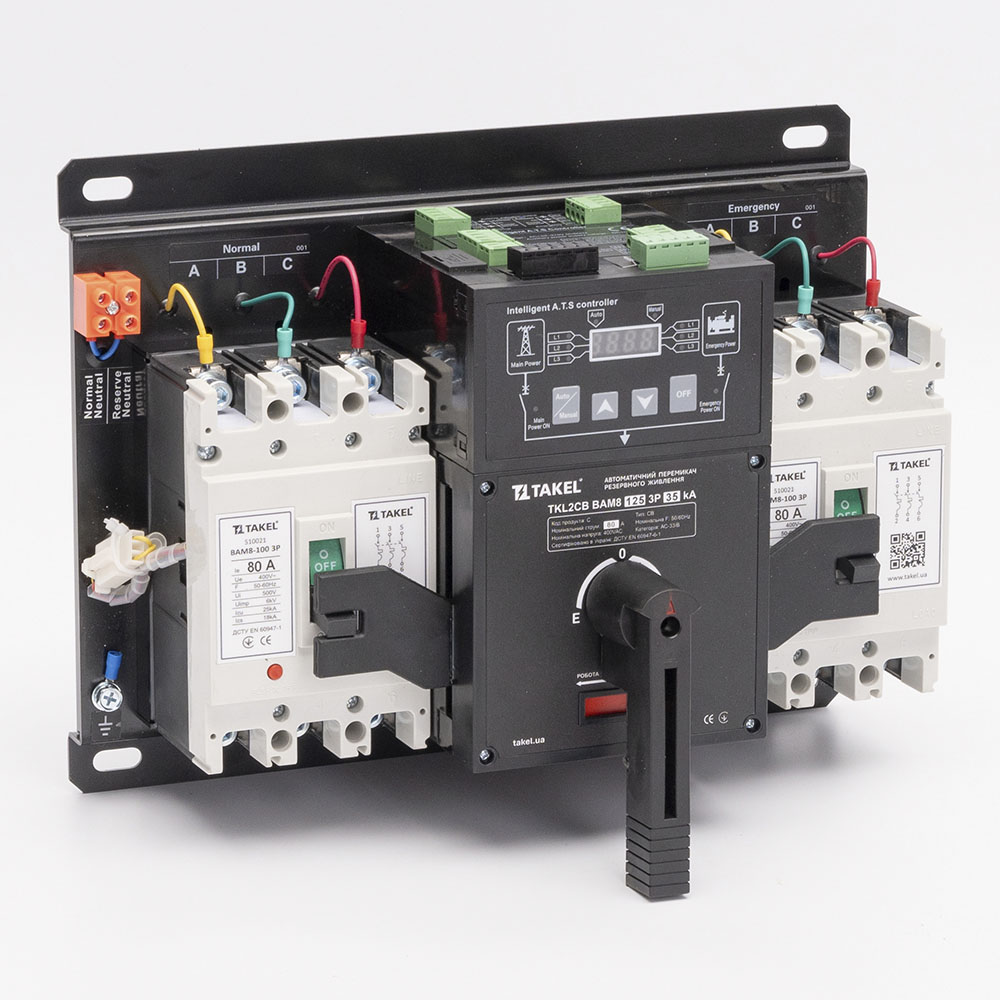

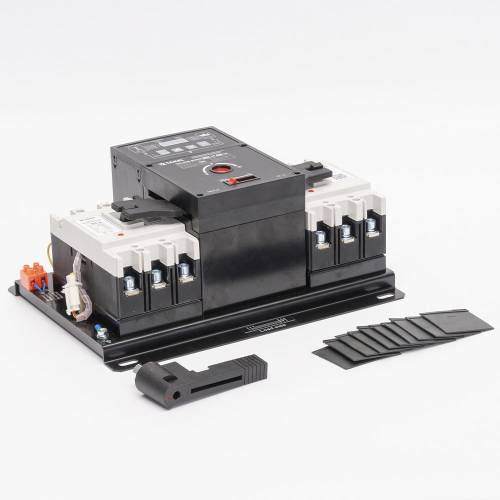

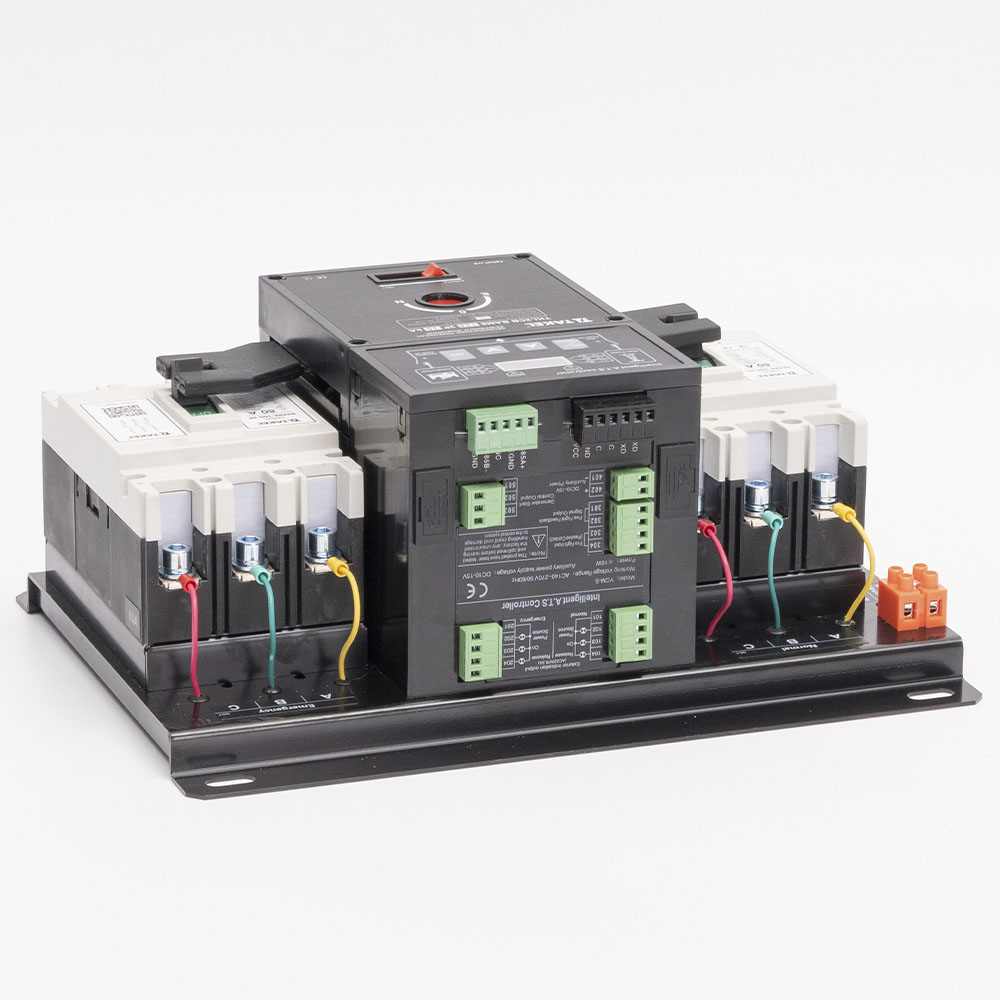

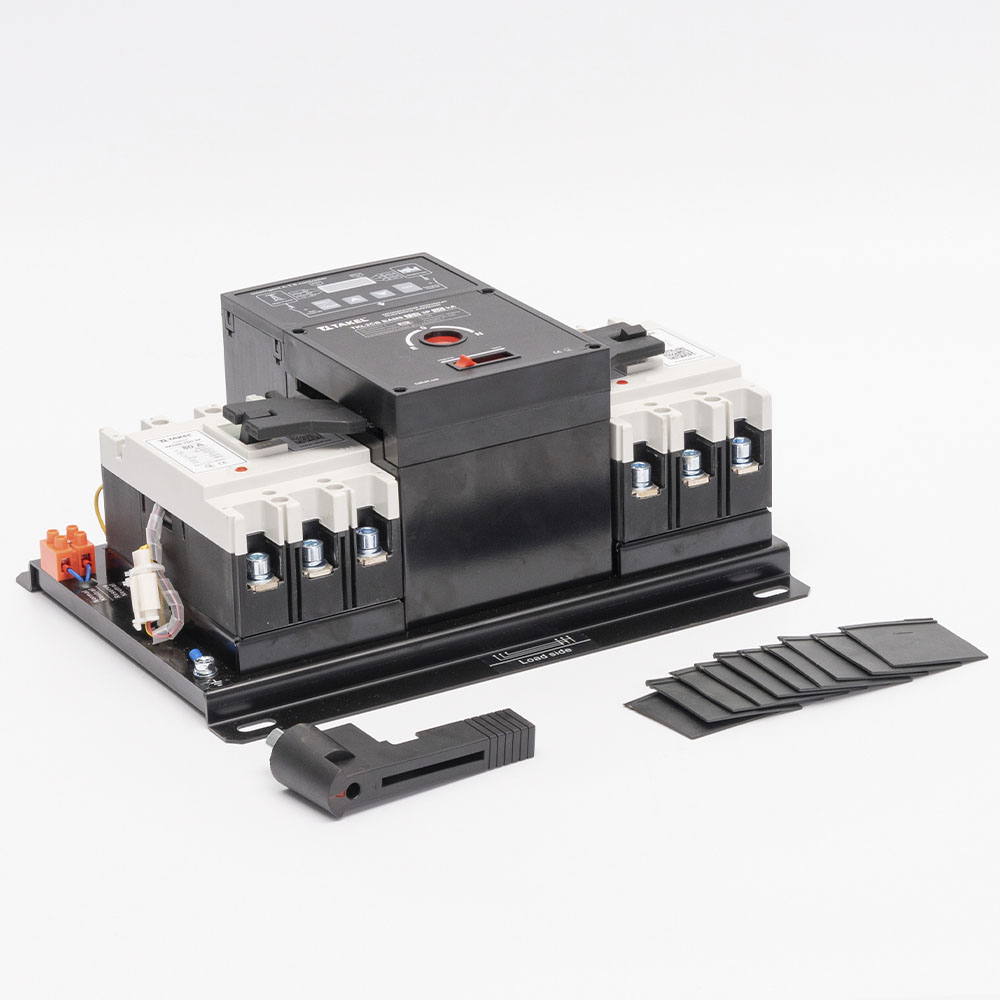

Автоматичний перемикач резервного живлення TKL2CB BAM8-100 3Р 80А 25кА TAKEL

Категорії застосування: АС-33іВ

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 80

Типорозмір (Габарит): 100

Номінальна робоча здатність вимкнення Ics, кА : 18

Тип розчеплювача: Тепловий + Електромагнітний

Потужність споживання, Вт: ≤ 10

Напруга імпульсна витрим., кВ: 6000

Уставка електромагнітного відключення Іi: 8…12 In

Номінальна робоча напруга Uе, В: 160…250

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 0.7 Нм

Механічна зносостійкість, циклів: 7000

Номінальна гранична здатність вимкнення Icu, кА : 25

Максимальний переріз провідників, що приєднуються, мм²: 1.5

Електрична зносостійкість, циклів: 2000

Захист від перенапруги: 230…300 В, зав. 280 В

Захист від заниженої напруги: 150…210 В, зав. 175 В

Робоча температура, °С: -35…+70

Розсіювання потужності, Вт: 25

Час перемикання, с: ≤ 4

Здатність реагувати на струми короткого замикання: СВ

Напруга пробою, кВ: 10

Номінальний струм In, А: 500

Категорії застосування: АС-33іВ

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 63

Типорозмір (Габарит): 100

Номінальна робоча здатність вимкнення Ics, кА : 18

Тип розчеплювача: Тепловий + Електромагнітний

Потужність споживання, Вт: ≤ 10

Напруга імпульсна витрим., кВ: 6000

Уставка електромагнітного відключення Іi: 8…12 In

Номінальна робоча напруга Uе, В: 160…250

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 0.7 Нм

Механічна зносостійкість, циклів: 7000

Номінальна гранична здатність вимкнення Icu, кА : 25

Максимальний переріз провідників, що приєднуються, мм²: 1.5

Електрична зносостійкість, циклів: 2000

Захист від перенапруги: 230…300 В, зав. 280 В

Захист від заниженої напруги: 150…210 В, зав. 175 В

Робоча температура, °С: -35…+70

Розсіювання потужності, Вт: 25

Час перемикання, с: ≤ 4

Здатність реагувати на струми короткого замикання: СВ

Категорії застосування: АС-33іВ

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 100

Типорозмір (Габарит): 100

Номінальна робоча здатність вимкнення Ics, кА : 18

Тип розчеплювача: Тепловий + Електромагнітний

Потужність споживання, Вт: ≤ 10

Напруга імпульсна витрим., кВ: 6000

Уставка електромагнітного відключення Іi: 8…12 In

Номінальна робоча напруга Uе, В: 160…250

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 0.7 Нм

Механічна зносостійкість, циклів: 7000

Номінальна гранична здатність вимкнення Icu, кА : 25

Максимальний переріз провідників, що приєднуються, мм²: 1.5

Електрична зносостійкість, циклів: 2000

Захист від перенапруги: 230…300 В, зав. 280 В

Захист від заниженої напруги: 150…210 В, зав. 175 В

Робоча температура, °С: -35…+70

Розсіювання потужності, Вт: 25

Час перемикання, с: ≤ 4

Здатність реагувати на струми короткого замикання: СВ

Напруга пробою, кВ: 6

Номінальний струм In, А: 350

Переріз одножильного проводу, мм²: 1...35

Номінальний струм In, А: 25А

Кількість модулів: 1

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 5...10 In

Тип струму: DC

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Температура еталонна, °C: 30

Клас струмообмеження: 3

Номінальна найбільша здатність вимкнення Icn, А: 6000

Категорія селективності: А

Відповідність стандартам: ДСТУ EN60898-1

Частота F, Гц: 50

Номінальний струм In, А: 4

Тип цоколя: Е27

Експлуатаційна температура, °C: -25…+35

Перетин жил дроту, мм²: 0.5…2.5

Кількість в пачці: 1

Тип упаковки: Картонна коробка

Кількість полюсів: 4

Номінальна напруга Un, В: 230/400

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 230

Кіл-ть і тип контактів: 2NO + 2NC

Кількість модулів: 3

Рівень гучності, Дб: 30 дБ

Ступінь захисту: IP20

Номінальна імпульсна напруга Uimp, В: 4000

Механічна зносостійкість, циклів: 1000000

Електрична зносостійкість, циклів: 30000

Робоча температура, °С: -5...+40

Частота перемикання: 100/день

Одиниця виміру: шт.

Переріз одножильного проводу, мм²: 1...35

Номінальний струм In, А: 20А

Кількість модулів: 1

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 5...10 In

Тип струму: DC

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Температура еталонна, °C: 30

Клас струмообмеження: 3

Номінальна найбільша здатність вимкнення Icn, А: 6000

Категорія селективності: А

Відповідність стандартам: ДСТУ EN60898-1

Переріз одножильного проводу, мм²: 1...35

Номінальний струм In, А: 10А

Кількість модулів: 1

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 5...10 In

Тип струму: DC

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Температура еталонна, °C: 30

Клас струмообмеження: 3

Номінальна найбільша здатність вимкнення Icn, А: 6000

Категорія селективності: А

Відповідність стандартам: ДСТУ EN60898-1

Переріз одножильного проводу, мм²: 1...35

Номінальний струм In, А: 6А

Кількість модулів: 1

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 5...10 In

Тип струму: DC

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Температура еталонна, °C: 30

Клас струмообмеження: 3

Номінальна найбільша здатність вимкнення Icn, А: 6000

Категорія селективності: А

Відповідність стандартам: ДСТУ EN60898-1

Переріз одножильного проводу, мм²: 1...35

Номінальний струм In, А: 16А

Кількість модулів: 1

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 5...10 In

Тип струму: DC

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Температура еталонна, °C: 30

Клас струмообмеження: 3

Номінальна найбільша здатність вимкнення Icn, А: 6000

Категорія селективності: А

Відповідність стандартам: ДСТУ EN60898-1

Переріз одножильного проводу, мм²: 1...35

Номінальний струм In, А: 50А

Кількість модулів: 1

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 5...10 In

Тип струму: DC

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Температура еталонна, °C: 30

Клас струмообмеження: 3

Номінальна найбільша здатність вимкнення Icn, А: 6000

Категорія селективності: А

Відповідність стандартам: ДСТУ EN60898-1

Переріз одножильного проводу, мм²: 1...35

Номінальний струм In, А: 32А

Кількість модулів: 1

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 5...10 In

Тип струму: DC

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Температура еталонна, °C: 30

Клас струмообмеження: 3

Номінальна найбільша здатність вимкнення Icn, А: 6000

Категорія селективності: А

Відповідність стандартам: ДСТУ EN60898-1

Переріз одножильного проводу, мм²: 1...35

Номінальний струм In, А: 1А

Кількість модулів: 1

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 5...10 In

Тип струму: DC

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Температура еталонна, °C: 30

Клас струмообмеження: 3

Номінальна найбільша здатність вимкнення Icn, А: 6000

Категорія селективності: А

Відповідність стандартам: ДСТУ EN60898-1

Тип упаковки: Картонна коробка

Переріз одножильного проводу, мм²: 1,5…6 мм² коло живлення / 1.5...2.5 мм² коло керування

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальна напруга кола керування Uс (AC), В: 230

Кіл-ть і тип контактів: 2NO + 2NC

Кількість модулів: 2

Рівень гучності, Дб: 30 дБ

Номінальний робочий струм, Ie: 20А АС-7а (АС-1) / 7А АС-7b (АС-3)

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 0.8 Н.м коло живлення / 0.8 Н.м коло керування

Номінальна імпульсна напруга Uimp, В: 4000

Механічна зносостійкість, циклів: 1000000

Електрична зносостійкість, циклів: 30000

Потужність споживання, ВА: 9.2 ВА спрацювання / 2.7 ВА утримання

Робоча температура, °С: -5...+40

Розсіювання потужності, Вт: 1.6

Частота перемикання: 100/день

Переріз одножильного проводу, мм²: 25...50

Номінальний струм In, А: 80А

Кількість модулів: 2

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 5...10 In

Тип струму: DC

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 3 Нм

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 8000

Температура монтажу, °C: -10...+55

Номінальна найбільша здатність вимкнення Icn, А: 10000

Електрична зносостійкість, циклів: 4000

Робоча температура, °С: -10...+40

Категорія селективності: А

Відповідність стандартам: ДСТУ EN60898-1

Переріз одножильного проводу, мм²: 1...35

Номінальний струм In, А: 40А

Кількість модулів: 1

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 5...10 In

Тип струму: DC

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Температура еталонна, °C: 30

Клас струмообмеження: 3

Номінальна найбільша здатність вимкнення Icn, А: 6000

Категорія селективності: А

Відповідність стандартам: ДСТУ EN60898-1

Переріз одножильного проводу, мм²: 1...35

Номінальний струм In, А: 63А

Кількість модулів: 1

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 5...10 In

Тип струму: DC

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Температура еталонна, °C: 30

Клас струмообмеження: 3

Номінальна найбільша здатність вимкнення Icn, А: 6000

Категорія селективності: А

Відповідність стандартам: ДСТУ EN60898-1
