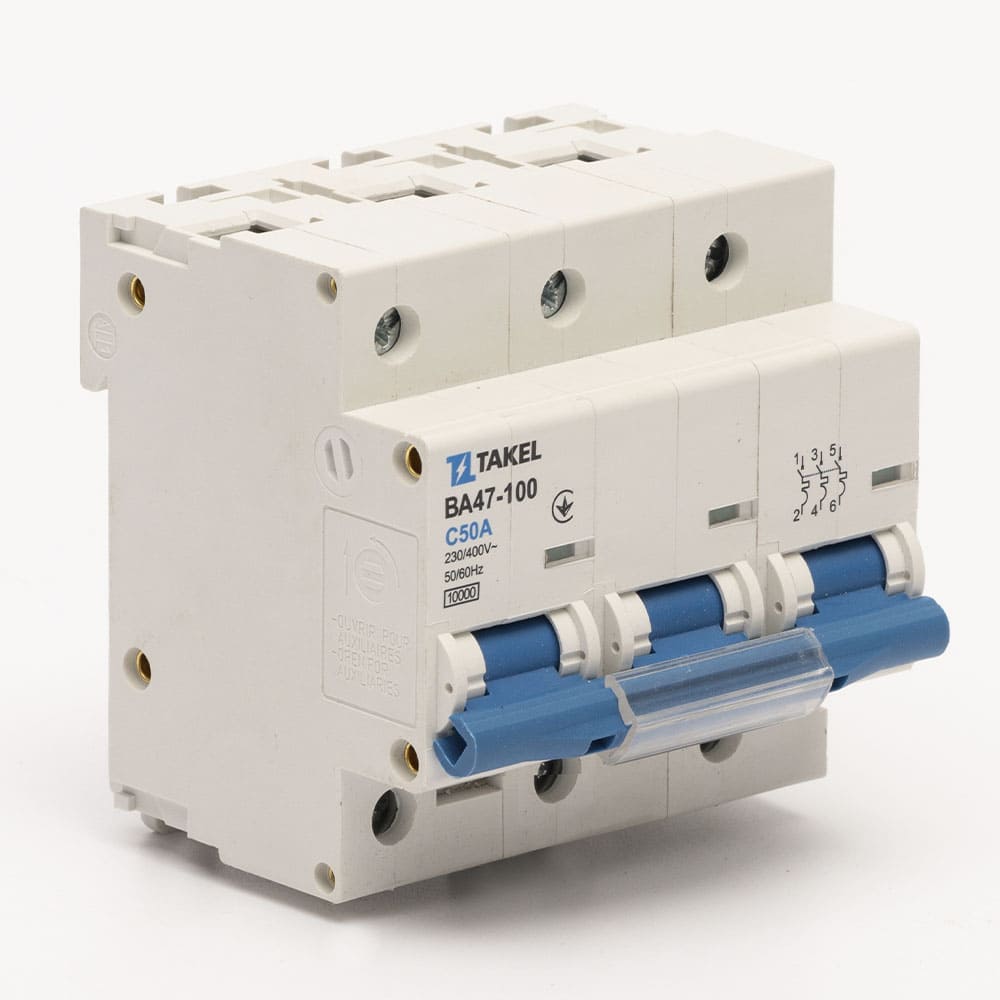

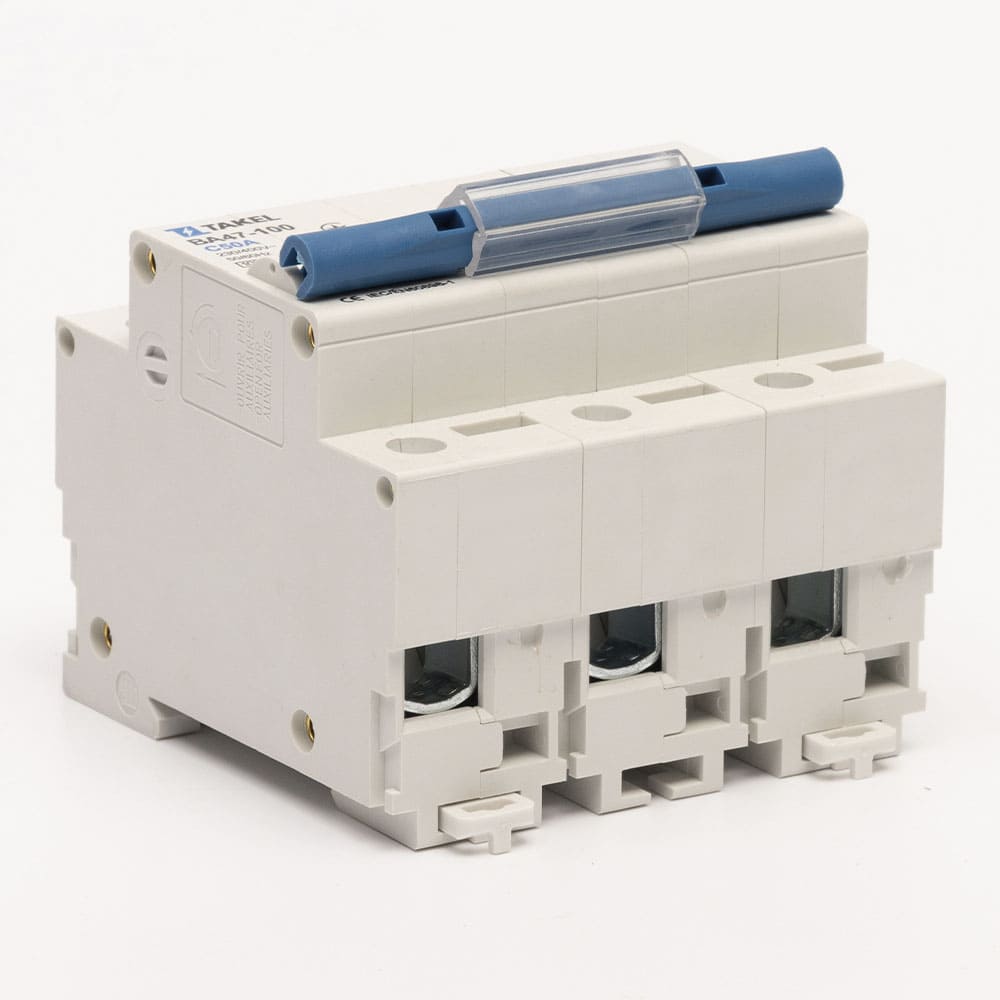

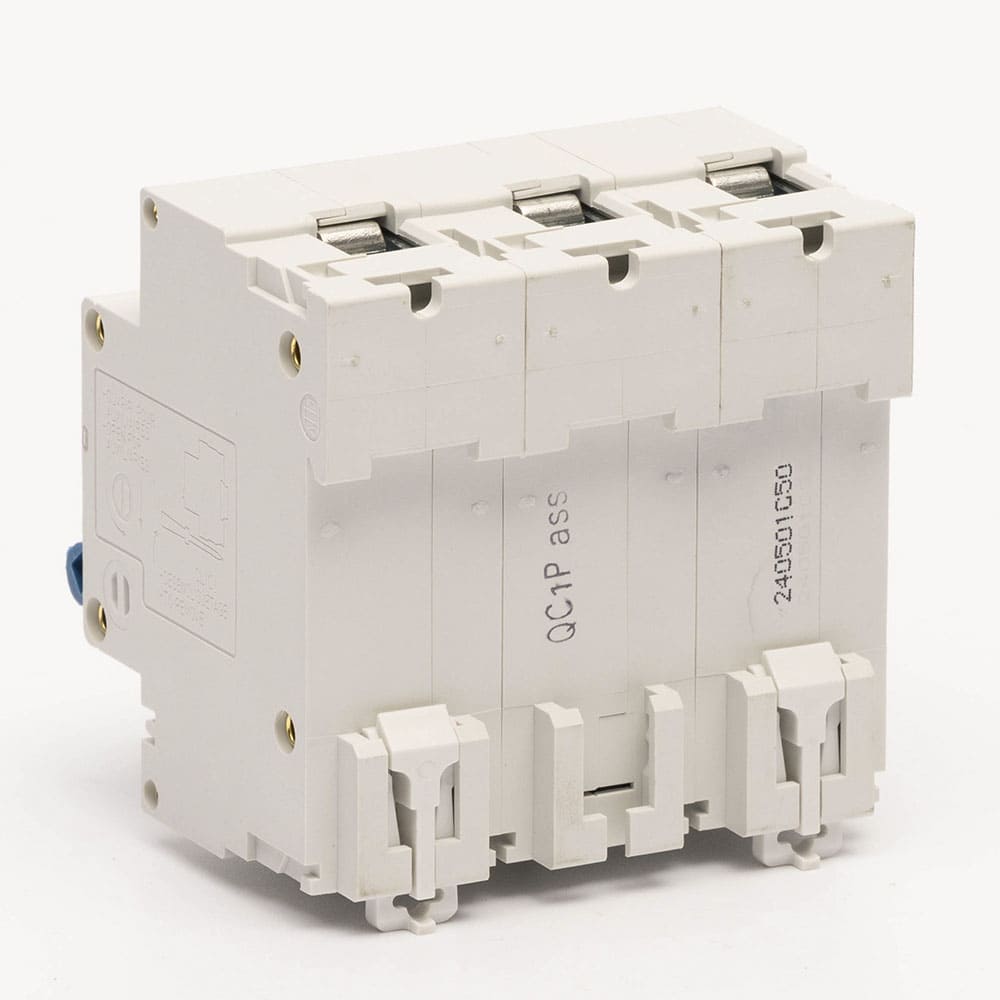

Автоматичний вимикач ВА47-100-С 10кА 3Р 50А TAKEL

Переріз одножильного проводу, мм²: 4...50

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 50А

Кількість модулів: 3

Часострумова характеристика: C

Уставка електромагнітного відключення Іi: 5…10 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Номінальна імпульсна напруга Uimp, В: 4 000

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20 000

Температура монтажу, °C: -10...+55

Номінальна найбільша здатність вимкнення Icn, А: 10000

Електрична зносостійкість, циклів: 10 000

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2
