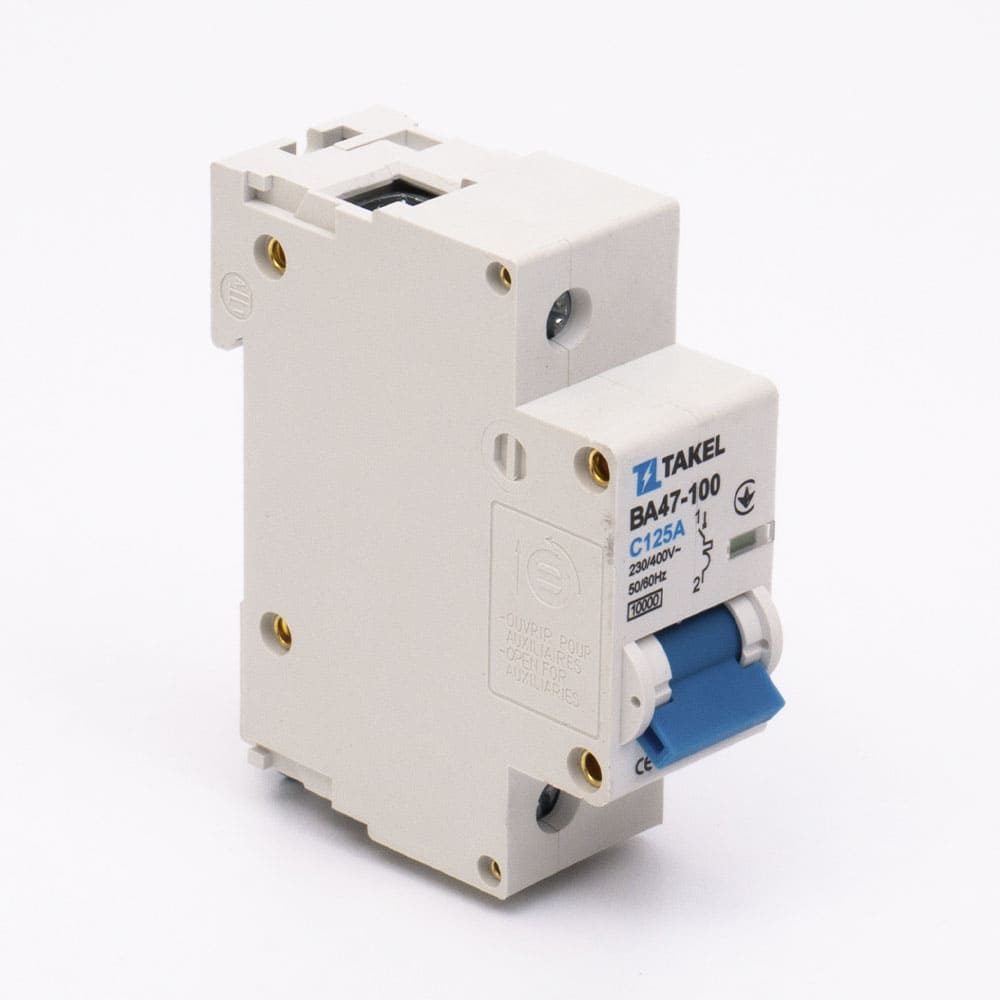

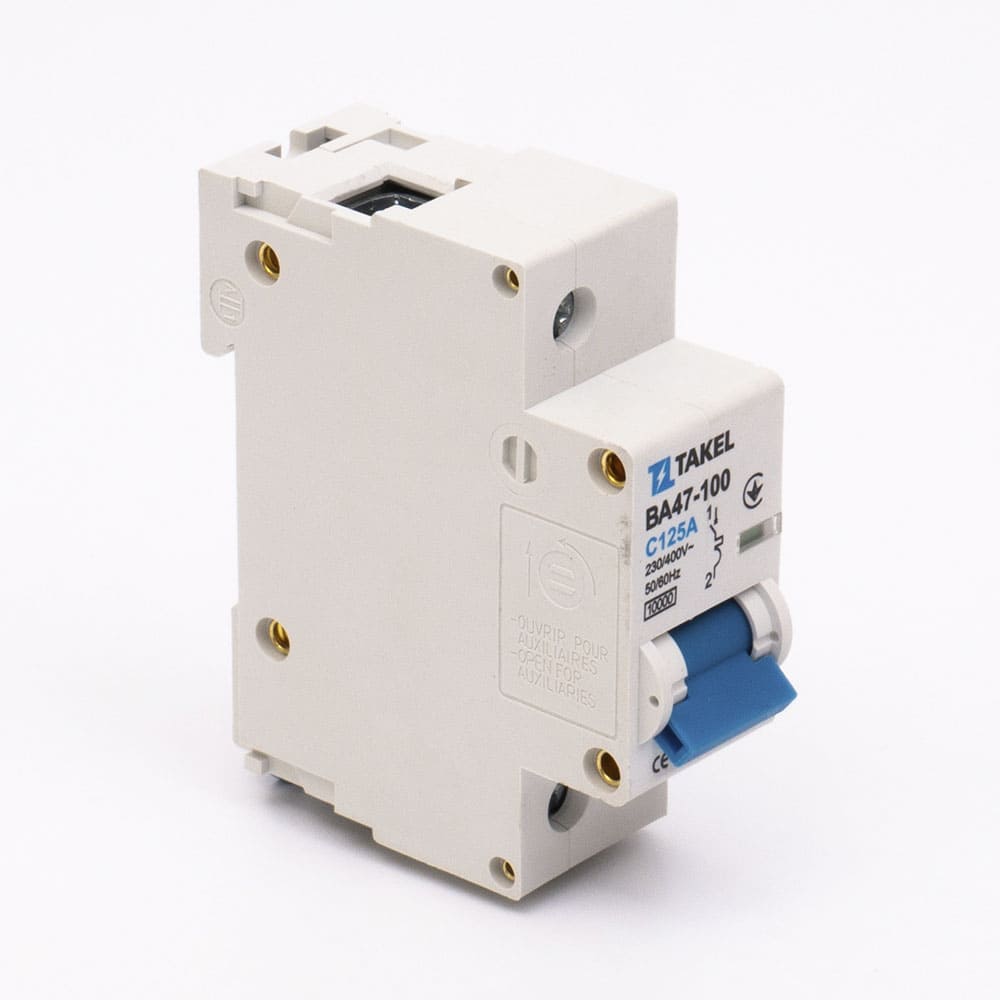

Автоматичний вимикач ВА47-100-C 1Р 125А TAKEL

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 125А

Кількість модулів: 1

Часострумова характеристика: C

Уставка електромагнітного відключення Іi: 5…10 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Номінальна імпульсна напруга Uimp, В: 4 000

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20 000

Температура монтажу, °C: - 10...+55

Номінальна найбільша здатність вимкнення Icn, А: 10000

Електрична зносостійкість, циклів: 10 000

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

Категорії застосування: АС-3

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50

Номінальна потужність (Р) при 400В (AC-3), кВт: 37

Номінальна потужність (Р) при 660В (AC-3), кВт: 55

Номінальна імпульсна напруга Uimp, В: 6000

Механічна зносостійкість, циклів: 10000

Діапазон уставки струму розчеплення, In A (крат): 12

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 25А

Кількість модулів: 1

Часострумова характеристика: D

Уставка електромагнітного відключення Іi: 10...20 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Номінальна імпульсна напруга Uimp, В: 4

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів:

Температура монтажу, °C: - 10...+55

Номінальна найбільша здатність вимкнення Icn, А: 6000

Електрична зносостійкість, циклів:

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 10А

Кількість модулів: 1

Часострумова характеристика: D

Уставка електромагнітного відключення Іi: 10...20 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Номінальна імпульсна напруга Uimp, В: 4

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів:

Температура монтажу, °C: - 10...+55

Номінальна найбільша здатність вимкнення Icn, А: 6000

Електрична зносостійкість, циклів:

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 80А

Кількість модулів: 1

Часострумова характеристика: C

Уставка електромагнітного відключення Іi: 5…10 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Номінальна імпульсна напруга Uimp, В: 4 000

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20 000

Температура монтажу, °C: - 10...+55

Номінальна найбільша здатність вимкнення Icn, А: 10000

Електрична зносостійкість, циклів: 10 000

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 63А

Кількість модулів: 3

Часострумова характеристика: D

Уставка електромагнітного відключення Іi: 10...20 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Номінальна імпульсна напруга Uimp, В: 4

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів:

Температура монтажу, °C: - 10...+55

Номінальна найбільша здатність вимкнення Icn, А: 6000

Електрична зносостійкість, циклів:

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2
