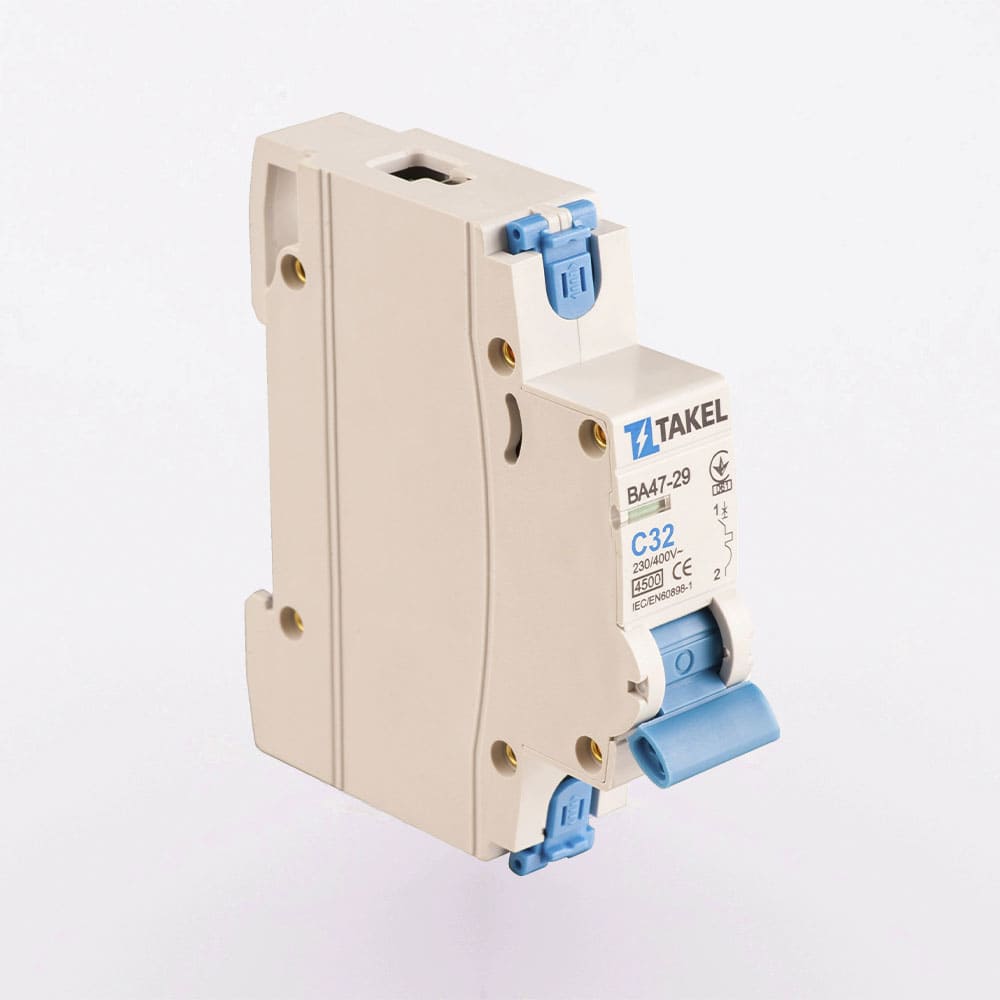

Вимикач автоматичний ВА47-29-С 1Р 32А

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 32А

Кількість модулів: 1

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 5...10 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Номінальна імпульсна напруга Uimp, В: 4

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20 000

Температура монтажу, °C: - 10...+55

Номінальна найбільша здатність вимкнення Icn, А: 4 500

Електрична зносостійкість, циклів: 10 000

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 63А

Кількість модулів: 1

Часострумова характеристика: D

Уставка електромагнітного відключення Іi: 10...20 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Номінальна імпульсна напруга Uimp, В: 4

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів:

Температура монтажу, °C: - 10...+55

Номінальна найбільша здатність вимкнення Icn, А: 6000

Електрична зносостійкість, циклів:

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

Кіл-ть положень: 2

Номінальна напруга Un DC, В: ≤110В

∅D:: 1

∅d:: 0.5

T (товщина стінки після усадки), мм: 0.20±0.02

Тип упаковки: Бухта (рулон)

Кіл-ть в бухті, м : 200

Коефіцієнт усадки: 2:1

∅D:: 2

∅d:: 1

T (товщина стінки після усадки), мм: 0.30±0.02

Тип упаковки: Бухта (рулон)

Кіл-ть в бухті, м : 200

Коефіцієнт усадки: 2:1

∅D:: 13.9

∅d:: 11.7

Фіксація/Самоповернення: Самоповернення

Ø отвір в панелі, мм: 12

Підсвічування: зелена

Кіл-ть і тип контактів: 1NO

Номінальний струм In, А: 5

Товщина панелі, мм: 1-6

Спосіб з'єднання: під пайку/конектор

∅D:: 7

∅d:: 3

T (товщина стінки після усадки), мм: 0.44±0.03

Тип упаковки: Бухта (рулон)

Кіл-ть в бухті, м : 100

Коефіцієнт усадки: 2:1

∅D:: 3

∅d:: 1.5

T (товщина стінки після усадки), мм: 0.43±0.01

Тип упаковки: Бухта (рулон)

Кіл-ть в бухті, м : 200

Коефіцієнт усадки: 2:1

Номінальний струм In, А: ≤400А

Отвори вводу кількість x діаметр, мм (переріз, мм²): 1 х ⌀19 (95-185)

Отвори виводу кількість x діаметр, мм (переріз, мм²): 2 х ⌀9 (6-35); 5 х ⌀6.8 (2.5-16); 4 х ⌀6.1 (2.5-10)

Момент затягування гвинтів, Нм: 25 (для ⌀19); 4.4 (для ⌀9); 2.7 (для ⌀6.1-6.8)

Під викрутку / шестикутник: під шестикутник

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 50А

Кількість модулів: 1

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 5...10 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Номінальна імпульсна напруга Uimp, В: 4

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20 000

Температура монтажу, °C: - 10...+55

Номінальна найбільша здатність вимкнення Icn, А: 4 500

Електрична зносостійкість, циклів: 10 000

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

∅D:: 3.5

∅d:: 1.75

T (товщина стінки після усадки), мм: 0.51±0.04

Тип упаковки: Бухта (рулон)

Кіл-ть в бухті, м : 200

Коефіцієнт усадки: 2:1

∅D:: 120

∅d:: 60

T (товщина стінки після усадки), мм: 1.04±0.08

Тип упаковки: Бухта (рулон)

Кіл-ть в бухті, м : 25

Коефіцієнт усадки: 2:1

∅D:: 5

∅d:: -

Діаметр, мм: -

М, мм: -

Номінальний струм In, А: 1.5

Відповідність стандартам: ДСТУ EN 60269-1

∅D:: 70

∅d:: 35

T (товщина стінки після усадки), мм: 0.91±0.05

Тип упаковки: Бухта (рулон)

Кіл-ть в бухті, м : 25

Коефіцієнт усадки: 2:1

∅D:: 5

∅d:: -

Діаметр, мм: -

М, мм: -

Номінальний струм In, А: 5

Відповідність стандартам: ДСТУ EN 60269-1

∅D:: 5

Номінальний струм In, А: 0.35

Відповідність стандартам: ДСТУ EN 60269-1

∅D:: 2

∅d:: 1

T (товщина стінки після усадки), мм: 0.30±0.02

Тип упаковки: Бухта (рулон)

Кіл-ть в бухті, м : 200

Коефіцієнт усадки: 2:1

Діаметр, мм: 150

Рівень гучності, Дб: 78

Ступінь захисту: IP-30

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 16А

Кількість модулів: 1

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 5...10 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Номінальна імпульсна напруга Uimp, В: 4

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20 000

Температура монтажу, °C: - 10...+55

Номінальна найбільша здатність вимкнення Icn, А: 4 500

Електрична зносостійкість, циклів: 10 000

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

Напруга пробою, кВ: 15

Номінальний струм In, А: 900

∅D:: 90

∅d:: 45

T (товщина стінки після усадки), мм: 1.01±0.05

Тип упаковки: Бухта (рулон)

Кіл-ть в бухті, м : 25

Коефіцієнт усадки: 2:1

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 50А

Кількість модулів: 1

Часострумова характеристика: D

Уставка електромагнітного відключення Іi: 10...20 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Номінальна імпульсна напруга Uimp, В: 4

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів:

Температура монтажу, °C: - 10...+55

Номінальна найбільша здатність вимкнення Icn, А: 6000

Електрична зносостійкість, циклів:

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

Номінальна напруга Un, В: 230/400

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50

Номінальний струм In, А: 1А

Кількість модулів: 3

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 3...5 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Номінальна імпульсна напруга Uimp, В: 4 000

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20 000

Температура монтажу, °C: від - 10 до +55

Номінальна найбільша здатність вимкнення Icn, А: 6000

Електрична зносостійкість, циклів: 6 000

Спосіб з'єднання: Провід, штирова (PIN) шина, вилкова (FORK) шина

Робоча температура, °С: -40...+55

Категорія селективності: А

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 6А

Кількість модулів: 1

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 5...10 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Номінальна імпульсна напруга Uimp, В: 4

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20 000

Температура монтажу, °C: - 10...+55

Номінальна найбільша здатність вимкнення Icn, А: 4 500

Електрична зносостійкість, циклів: 10 000

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

Кількість в пачці: 1

Кіл-ть в ящику: 60

Вага, гр.: 0.18

Комплектація: Щиток, DIN-рейка, кріплення

Вага ящика брутто, кг: 10.5

Матеріал: АБС пластик

Температура монтажу, °C: от +10 до +40 °С

Ступінь ударостійкості: IK 07

Тестування розпеченим дротом (GWT): 650 °С.

Одиниця виміру: шт.

Експлуатаційна температура, °C: от -5 до +60 °С

Колір: Білий/помаранчевий

Монтаж: Внутрішній

Кількість модулів: 2

Ступінь захисту: IP20

Ширина: 98

Висота: 142

Глибина: 100

Тип лампи: Світлодіодна

Категорії застосування: AC-1

Частота F, Гц: 50

Номінальна напруга кола керування Uс (AC), В: А (90-250 В АС) 6…15мА

Номінальний струм In, А: 80

Максимальний імпульс струму у включеному стані, А: 800

Тип керуючого сигналу: А (90-250 В АС) 6…15мА

Струм витоку, мА: ≤4

Кількість фаз: 1

Час ввімкнення, мс: 10

Номінальна напруга Un, В: 230/400

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50

Номінальний струм In, А: 1А

Кількість модулів: 4

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 3...5 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Номінальна імпульсна напруга Uimp, В: 4 000

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20 000

Температура монтажу, °C: від - 10 до +55

Номінальна найбільша здатність вимкнення Icn, А: 6000

Електрична зносостійкість, циклів: 6 000

Спосіб з'єднання: Провід, штирова (PIN) шина, вилкова (FORK) шина

Робоча температура, °С: -40...+55

Категорія селективності: А

∅D:: 50

∅d:: 25

T (товщина стінки після усадки), мм: 0.84±0.04

Тип упаковки: Бухта (рулон)

Кіл-ть в бухті, м : 25

Коефіцієнт усадки: 2:1

Напруга пробою, кВ: 10

Номінальний струм In, А: 750

Тип упаковки: Картонна коробка

Кіл-ть і тип контактів: 1NС

Форма: Потай

Номінальна напруга Un, В: 230/400

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50

Номінальний струм In, А: 4А

Кількість модулів: 1

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 3...5 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Номінальна імпульсна напруга Uimp, В: 4 000

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20 000

Температура монтажу, °C: від - 10 до +55

Номінальна найбільша здатність вимкнення Icn, А: 6000

Електрична зносостійкість, циклів: 10 000

Спосіб з'єднання: Провід, штирова (PIN) шина, вилкова (FORK) шина

Робоча температура, °С: -40...+55

Категорія селективності: А
