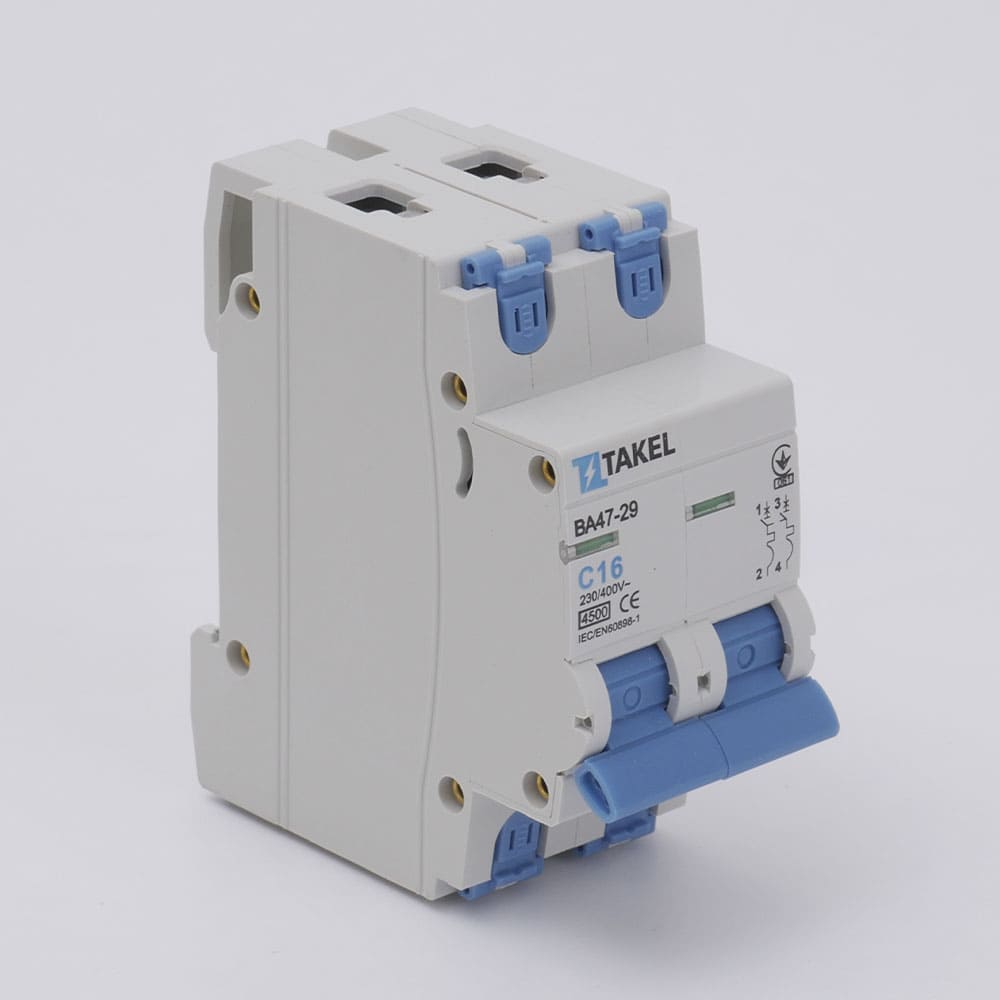

Вимикач автоматичний ВА47-29-С 2Р 16А

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 16А

Кількість модулів: 2

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 5...10 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Номінальна імпульсна напруга Uimp, В: 4

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20 000

Температура монтажу, °C: - 10...+55

Номінальна найбільша здатність вимкнення Icn, А: 4 500

Електрична зносостійкість, циклів: 10 000

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 50А

Кількість модулів: 2

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 5...10 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Номінальна імпульсна напруга Uimp, В: 4

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20 000

Температура монтажу, °C: - 10...+55

Номінальна найбільша здатність вимкнення Icn, А: 4 500

Електрична зносостійкість, циклів: 10 000

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

Переріз одножильного проводу, мм²: от 1 до 35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50-60

Номінальний струм In, А: 16А

Кількість модулів: 2

Тип струму витоку: АС

Напруга імпульсна витрим., кВ: 4

Тип: Електронний

Ступінь захисту: IP-20

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 10000

Температура монтажу, °C: от -5 до +40

Робоча температура, °С: от -5 до +40

Переріз одножильного проводу, мм²: 2.5...16

Кіл-ть положень: 3

Категорії застосування: AC-22В

Частота F, Гц: 50

Номінальний струм In, А: 25

Кількість модулів: 2

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 1.2

Механічна зносостійкість, циклів: 30 000

Експлуатаційна температура, °C: -10...+50

Електрична зносостійкість, циклів: 10 000

Номінальна найбільша здатність, що включає Icm, кА: 2.5

Тип упаковки: Картонна коробка

Кіл-ть і тип контактів: 1NO

Форма: Потай

Кіл-ть точек підключень : 8

Кількість полюсів: 3L+N

Номінальна напруга Un, В: 230В(АС)

Номінальна напруга ізоляції Ui, В: 400

Частота F, Гц: 50-60

Кіл-ть і тип контактів: 3NO

Номінальний струм In, А: 100

Діапазон робочої напруги: 80-400 (АС)

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2

Механічна зносостійкість, циклів: 10⁶

Експлуатаційна температура, °C: від - 50 до +55

Кількість фаз: 3

Електрична зносостійкість, циклів: 10⁵

Похибка, %: 0.01

Захист від перенапруги: 230...300В (крок 1В, зав. 270В)

Захист від заниженої напруги: 210...140В (крок 1В, зав. 170В)

Час відновлення після захисту: -

Температура зберігання, °C: від - 30 до +70

Одиниця виміру: шт.

Захист від надструму: 1...100А (крок 0.1А, зав. 100А)

Час відновлення після надструму: 1...500с (крок 1с, зав. 30с)

Кількість вимкнень від надструму: 1-20/OFF (крок 1, зав. OFF)

Час увімкнення: 1...500с (крок 1с, зав. 10с)

Напруга відновлення після перенапруги: 225...295В (крок 1В, зав. 265В)

Час відновлення після перенапруги: 1...500с (крок 1с, зав. 30с)

Затримка захисту від перенапруги: 0.1...30с (крок 0.1с, зав. 1с)

Напруга відновлення після заниженої напруги: 215...145В (крок 1В, зав. 175В)

Час відновлення після заниженої напруги: 1...500с (крок 1с, зав. 30с)

Затримка захисту від заниженої напруги: 0.1...30с (крок 0.1с, зав. 1с)

Затримка захисту від надструму: 0.1...30с (крок 0.1с, зав. 1с)

Калібрування напруги: -9.5…9.5% (крок 0.5%, зав. 0%)

Калібрування струму: -9.5…9.5% (крок 0.5%, зав. 0%)

Захист від трифазного дисбалансу напруги: 20...99В (крок 1В, зав. 20В)

Напруга відновлення після захисту від дисбалансу: 5...94В (крок 1В, зав. 15В)

Захист фаз при дисбалансі: OFF/ON (зав. ON)

Захисту від порушення порядку фаз: OFF/ON (зав. ON)

Вимкнення при кіловат-годинах: -

Номінальний диференційний струм відключення ІΔn, мА: -

Кількість в пачці: 1

Кіл-ть в ящику: 30

Потужність споживання, ВА: 1

Максимальний струм: 125А (10хв)

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 32А

Кількість модулів: 2

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 5...10 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Номінальна імпульсна напруга Uimp, В: 4

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20 000

Температура монтажу, °C: - 10...+55

Номінальна найбільша здатність вимкнення Icn, А: 4 500

Електрична зносостійкість, циклів: 10 000

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

Призначення: Розгалуження проводу/Скручування /Різання/Зажим/Тестер

Переріз одножильного проводу, мм²: от 1 до 35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50-60

Номінальний струм In, А: 32А

Кількість модулів: 2

Тип струму витоку: АС

Напруга імпульсна витрим., кВ: 4

Тип: Електронний

Ступінь захисту: IP-20

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 10000

Температура монтажу, °C: от -5 до +40

Робоча температура, °С: от -5 до +40

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 1А

Кількість модулів: 2

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 5...10 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Номінальна імпульсна напруга Uimp, В: 4

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20 000

Температура монтажу, °C: - 10...+55

Номінальна найбільша здатність вимкнення Icn, А: 4 500

Електрична зносостійкість, циклів: 10 000

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

Довжина, мм: 600

Вага ящика брутто, кг: 0.4
