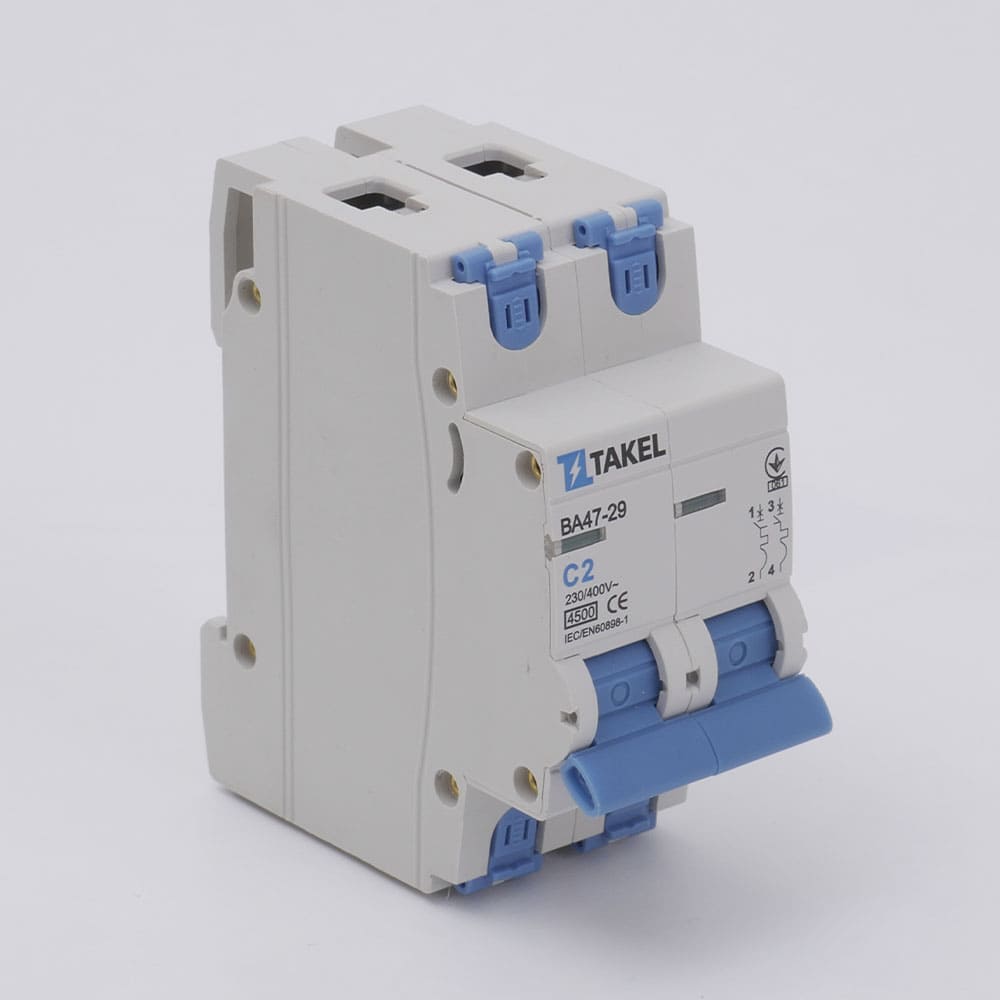

Вимикач автоматичний ВА47-29-С 2Р 2А

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 2А

Кількість модулів: 2

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 5...10 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Номінальна імпульсна напруга Uimp, В: 4

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20 000

Температура монтажу, °C: - 10...+55

Номінальна найбільша здатність вимкнення Icn, А: 4 500

Електрична зносостійкість, циклів: 10 000

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

Кіл-ть точек підключень : 4

Кількість полюсів: 1L+N

Номінальна напруга Un, В: 230В(АС)

Номінальна напруга ізоляції Ui, В: 400

Частота F, Гц: 50-60

Кіл-ть і тип контактів: 1NO

Номінальний струм In, А: 32

Діапазон робочої напруги: 80-350 (АС)

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2

Механічна зносостійкість, циклів: 10⁶

Експлуатаційна температура, °C: від - 50 до +55

Кількість фаз: 1

Електрична зносостійкість, циклів: 10⁵

Похибка, %: 0.01

Захист від перенапруги: 230...300В (крок 1В, зав. 280В)

Захист від заниженої напруги: 210...140В (крок 1В, зав. 160В)

Час відновлення після захисту: 1-500с (крок 1с, зав. 5с)

Температура зберігання, °C: від - 30 до +70

Одиниця виміру: шт.

Захист від надструму: -

Час відновлення після надструму: -

Кількість вимкнень від надструму: -

Час увімкнення: -

Напруга відновлення після перенапруги: -

Час відновлення після перенапруги: -

Затримка захисту від перенапруги: -

Напруга відновлення після заниженої напруги: -

Час відновлення після заниженої напруги: -

Затримка захисту від заниженої напруги: -

Затримка захисту від надструму: -

Калібрування напруги: -

Калібрування струму: -

Захист від трифазного дисбалансу напруги: -

Напруга відновлення після захисту від дисбалансу: -

Захист фаз при дисбалансі: -

Захисту від порушення порядку фаз: -

Вимкнення при кіловат-годинах: -

Номінальний диференційний струм відключення ІΔn, мА: -

Кількість в пачці: 1

Кіл-ть в ящику: 100

Потужність споживання, ВА: 1

Максимальний струм: 40А (10хв)

Кіл-ть точек підключень : 4

Кількість полюсів: 1L+N

Номінальна напруга Un, В: 230В(АС)

Номінальна напруга ізоляції Ui, В: 400

Частота F, Гц: 50-60

Кіл-ть і тип контактів: 1NO

Номінальний струм In, А: 40

Діапазон робочої напруги: 80-400 (АС)

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2

Механічна зносостійкість, циклів: 10⁶

Експлуатаційна температура, °C: від - 50 до +55

Кількість фаз: 1

Електрична зносостійкість, циклів: 10⁵

Похибка, %: 0.01

Захист від перенапруги: 230...300В (крок 1В, зав. 280В)

Захист від заниженої напруги: 210...140В (крок 1В, зав. 160В)

Час відновлення після захисту: -

Температура зберігання, °C: від - 30 до +70

Одиниця виміру: шт.

Захист від надструму: 1...40А (крок 0.1А, зав. 63А)

Час відновлення після надструму: 1...600с (крок 1с, зав. 5с)

Кількість вимкнень від надструму: 1-20/OFF (крок 1, зав. OFF)

Час увімкнення: 1...500с (крок 1с, зав. 10с)

Напруга відновлення після перенапруги: 225...295В (крок 1В, зав. 280В)

Час відновлення після перенапруги: 1...500с (крок 1с, зав. 30с)

Затримка захисту від перенапруги: 0.1...30с (крок 0.1с, зав. 1с)

Напруга відновлення після заниженої напруги: 215...145В (крок 1В, зав. 175В)

Час відновлення після заниженої напруги: 1...500с (крок 1с, зав. 30с)

Затримка захисту від заниженої напруги: 0.1...30с (крок 0.1с, зав. 1с)

Затримка захисту від надструму: 0.1...30с (крок 0.1с, зав. 1с)

Калібрування напруги: -9.5…9.5% (крок 0.5%, зав. 0%)

Калібрування струму: -9.5…9.5% (крок 0.5%, зав. 0%)

Захист від трифазного дисбалансу напруги: -

Напруга відновлення після захисту від дисбалансу: -

Захист фаз при дисбалансі: -

Захисту від порушення порядку фаз: -

Вимкнення при кіловат-годинах: -

Номінальний диференційний струм відключення ІΔn, мА: -

Кількість в пачці: 1

Кіл-ть в ящику: 100

Потужність споживання, ВА: 1

Максимальний струм: 50А (10хв)

Кіл-ть точек підключень : 4

Кількість полюсів: 1L+N

Номінальна напруга Un, В: 230В(АС)

Номінальна напруга ізоляції Ui, В: 400

Частота F, Гц: 50-60

Кіл-ть і тип контактів: 1NO

Номінальний струм In, А: 63

Діапазон робочої напруги: 80-400 (АС)

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2

Механічна зносостійкість, циклів: 10⁶

Експлуатаційна температура, °C: від - 50 до +55

Кількість фаз: 1

Електрична зносостійкість, циклів: 10⁵

Похибка, %: 0.01

Захист від перенапруги: 230...300В (крок 1В, зав. 280В)

Захист від заниженої напруги: 210...140В (крок 1В, зав. 160В)

Час відновлення після захисту: -

Температура зберігання, °C: від - 30 до +70

Одиниця виміру: шт.

Захист від надструму: 1...63А (крок 0.1А, зав. 63А)

Час відновлення після надструму: 1...600с (крок 1с, зав. 5с)

Кількість вимкнень від надструму: 1-20/OFF (крок 1, зав. OFF)

Час увімкнення: 1...500с (крок 1с, зав. 10с)

Напруга відновлення після перенапруги: 225...295В (крок 1В, зав. 280В)

Час відновлення після перенапруги: 1...500с (крок 1с, зав. 30с)

Затримка захисту від перенапруги: 0.1...30с (крок 0.1с, зав. 1с)

Напруга відновлення після заниженої напруги: 215...145В (крок 1В, зав. 175В)

Час відновлення після заниженої напруги: 1...500с (крок 1с, зав. 30с)

Затримка захисту від заниженої напруги: 0.1...30с (крок 0.1с, зав. 1с)

Затримка захисту від надструму: 0.1...30с (крок 0.1с, зав. 1с)

Калібрування напруги: -9.5…9.5% (крок 0.5%, зав. 0%)

Калібрування струму: -9.5…9.5% (крок 0.5%, зав. 0%)

Захист від трифазного дисбалансу напруги: -

Напруга відновлення після захисту від дисбалансу: -

Захист фаз при дисбалансі: -

Захисту від порушення порядку фаз: -

Вимкнення при кіловат-годинах: -

Номінальний диференційний струм відключення ІΔn, мА: -

Кількість в пачці: 1

Кіл-ть в ящику: 100

Потужність споживання, ВА: 1

Максимальний струм: 80А (10хв)

Кіл-ть точек підключень : 4

Кількість полюсів: 1L+N

Номінальна напруга Un, В: 230В(АС)

Номінальна напруга ізоляції Ui, В: 400

Частота F, Гц: 50-60

Кіл-ть і тип контактів: 1NO

Номінальний струм In, А: 40

Діапазон робочої напруги: 80-350 (АС)

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2

Механічна зносостійкість, циклів: 10⁶

Експлуатаційна температура, °C: від - 50 до +55

Кількість фаз: 1

Електрична зносостійкість, циклів: 10⁵

Похибка, %: 0.01

Захист від перенапруги: 230...300В (крок 1В, зав. 280В)

Захист від заниженої напруги: 210...140В (крок 1В, зав. 160В)

Час відновлення після захисту: 1-500с (крок 1с, зав. 5с)

Температура зберігання, °C: від - 30 до +70

Одиниця виміру: шт.

Захист від надструму: -

Час відновлення після надструму: -

Кількість вимкнень від надструму: -

Час увімкнення: -

Напруга відновлення після перенапруги: -

Час відновлення після перенапруги: -

Затримка захисту від перенапруги: -

Напруга відновлення після заниженої напруги: -

Час відновлення після заниженої напруги: -

Затримка захисту від заниженої напруги: -

Затримка захисту від надструму: -

Калібрування напруги: -

Калібрування струму: -

Захист від трифазного дисбалансу напруги: -

Напруга відновлення після захисту від дисбалансу: -

Захист фаз при дисбалансі: -

Захисту від порушення порядку фаз: -

Вимкнення при кіловат-годинах: -

Номінальний диференційний струм відключення ІΔn, мА: -

Кількість в пачці: 1

Кіл-ть в ящику: 100

Потужність споживання, ВА: 1

Максимальний струм: 50А (10хв)

Кіл-ть точек підключень : 4

Кількість полюсів: 1L+N

Номінальна напруга Un, В: 230В(АС)

Номінальна напруга ізоляції Ui, В: 400

Частота F, Гц: 50-60

Кіл-ть і тип контактів: 1NO

Номінальний струм In, А: 63

Діапазон робочої напруги: 80-350 (АС)

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2

Механічна зносостійкість, циклів: 10⁶

Експлуатаційна температура, °C: від - 50 до +55

Кількість фаз: 1

Електрична зносостійкість, циклів: 10⁵

Похибка, %: 0.01

Захист від перенапруги: 230...300В (крок 1В, зав. 280В)

Захист від заниженої напруги: 210...140В (крок 1В, зав. 160В)

Час відновлення після захисту: 1-500с (крок 1с, зав. 5с)

Температура зберігання, °C: від - 30 до +70

Одиниця виміру: шт.

Захист від надструму: -

Час відновлення після надструму: -

Кількість вимкнень від надструму: -

Час увімкнення: -

Напруга відновлення після перенапруги: -

Час відновлення після перенапруги: -

Затримка захисту від перенапруги: -

Напруга відновлення після заниженої напруги: -

Час відновлення після заниженої напруги: -

Затримка захисту від заниженої напруги: -

Затримка захисту від надструму: -

Калібрування напруги: -

Калібрування струму: -

Захист від трифазного дисбалансу напруги: -

Напруга відновлення після захисту від дисбалансу: -

Захист фаз при дисбалансі: -

Захисту від порушення порядку фаз: -

Вимкнення при кіловат-годинах: -

Номінальний диференційний струм відключення ІΔn, мА: -

Кількість в пачці: 1

Кіл-ть в ящику: 100

Потужність споживання, ВА: 1

Максимальний струм: 80А (10хв)

Кіл-ть точек підключень : 6

Кількість полюсів: 3L+N/ 1L+N

Номінальна напруга Un, В: 230В(АС)

Номінальна напруга ізоляції Ui, В: 400

Частота F, Гц: 50-60

Кіл-ть і тип контактів: 3NO

Номінальний струм In, А: 63

Діапазон робочої напруги: 80-400 (АС)

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2

Механічна зносостійкість, циклів: 10⁶

Експлуатаційна температура, °C: від - 50 до +55

Кількість фаз: 3

Електрична зносостійкість, циклів: 10⁵

Похибка, %: 0.01

Захист від перенапруги: 230...300В (крок 1В, зав. 270В)

Захист від заниженої напруги: 210...140В (крок 1В, зав. 170В)

Час відновлення після захисту: 1-30с (крок 1с, зав. 1с)

Температура зберігання, °C: від - 30 до +70

Одиниця виміру: шт.

Захист від надструму: -

Час відновлення після надструму: -

Кількість вимкнень від надструму: -

Час увімкнення: -

Напруга відновлення після перенапруги: -

Час відновлення після перенапруги: -

Затримка захисту від перенапруги: -

Напруга відновлення після заниженої напруги: -

Час відновлення після заниженої напруги: -

Затримка захисту від заниженої напруги: -

Затримка захисту від надструму: -

Калібрування напруги: -

Калібрування струму: -

Захист від трифазного дисбалансу напруги: -

Напруга відновлення після захисту від дисбалансу: -

Захист фаз при дисбалансі: -

Захисту від порушення порядку фаз: -

Вимкнення при кіловат-годинах: -

Номінальний диференційний струм відключення ІΔn, мА: -

Кількість в пачці: 1

Кіл-ть в ящику: 30

Потужність споживання, ВА: 1

Максимальний струм: 80А (10хв)

Кіл-ть точек підключень : 6

Кількість полюсів: 3L+N/ 1L+N

Номінальна напруга Un, В: 230В(АС)

Номінальна напруга ізоляції Ui, В: 400

Частота F, Гц: 50-60

Кіл-ть і тип контактів: 3NO

Номінальний струм In, А: 100

Діапазон робочої напруги: 80-400 (АС)

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2

Механічна зносостійкість, циклів: 10⁶

Експлуатаційна температура, °C: від - 50 до +55

Кількість фаз: 3

Електрична зносостійкість, циклів: 10⁵

Похибка, %: 0.01

Захист від перенапруги: 230...300В (крок 1В, зав. 270В)

Захист від заниженої напруги: 210...140В (крок 1В, зав. 170В)

Час відновлення після захисту: 1-30с (крок 1с, зав. 1с)

Температура зберігання, °C: від - 30 до +70

Одиниця виміру: шт.

Захист від надструму: -

Час відновлення після надструму: -

Кількість вимкнень від надструму: -

Час увімкнення: -

Напруга відновлення після перенапруги: -

Час відновлення після перенапруги: -

Затримка захисту від перенапруги: -

Напруга відновлення після заниженої напруги: -

Час відновлення після заниженої напруги: -

Затримка захисту від заниженої напруги: -

Затримка захисту від надструму: -

Калібрування напруги: -

Калібрування струму: -

Захист від трифазного дисбалансу напруги: -

Напруга відновлення після захисту від дисбалансу: -

Захист фаз при дисбалансі: -

Захисту від порушення порядку фаз: -

Вимкнення при кіловат-годинах: -

Номінальний диференційний струм відключення ІΔn, мА: -

Кількість в пачці: 1

Кіл-ть в ящику: 30

Потужність споживання, ВА: 1

Максимальний струм: 125А (10хв)

Діаметр троса: 14мм

Діаметр троса: 12мм

Кіл-ть точек підключень : 4

Кількість полюсів: 1L+N

Номінальна напруга Un, В: 230В(АС)

Номінальна напруга ізоляції Ui, В: 400

Частота F, Гц: 50-60

Кіл-ть і тип контактів: 1NO

Номінальний струм In, А: 63

Діапазон робочої напруги: 80-350 (АС)

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2

Механічна зносостійкість, циклів: 10⁶

Експлуатаційна температура, °C: від - 50 до +55

Кількість фаз: 1

Електрична зносостійкість, циклів: 10⁵

Похибка, %: 0.01

Захист від перенапруги: -

Захист від заниженої напруги: -

Час відновлення після захисту: -

Температура зберігання, °C: від - 30 до +70

Одиниця виміру: шт.

Захист від надструму: 1...63А (крок 0.1А, зав. 63А)

Час відновлення після надструму: 1...600с (крок 1с, зав. 5с)

Кількість вимкнень від надструму: 1-20/OFF (крок 1, зав. OFF)

Час увімкнення: -

Напруга відновлення після перенапруги: -

Час відновлення після перенапруги: -

Затримка захисту від перенапруги: -

Напруга відновлення після заниженої напруги: -

Час відновлення після заниженої напруги: -

Затримка захисту від заниженої напруги: -

Затримка захисту від надструму: -

Калібрування напруги: -

Калібрування струму: -

Захист від трифазного дисбалансу напруги: -

Напруга відновлення після захисту від дисбалансу: -

Захист фаз при дисбалансі: -

Захисту від порушення порядку фаз: -

Вимкнення при кіловат-годинах: -

Номінальний диференційний струм відключення ІΔn, мА: -

Кількість в пачці: 1

Кіл-ть в ящику: 100

Потужність споживання, ВА: 1

Максимальний струм: 80А (10хв)

Вага ящика брутто, кг: 6,4 кг.

Діаметр троса: 10мм

Діаметр троса: 16мм

Вага ящика брутто, кг: 5,7 кг.

Кіл-ть точек підключень : 4

Кількість полюсів: 1L+N

Номінальна напруга Un, В: 230В(АС)

Номінальна напруга ізоляції Ui, В: 400

Частота F, Гц: 50-60

Кіл-ть і тип контактів: 1NO

Номінальний струм In, А: 63

Діапазон робочої напруги: 85-300 (АС)

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2

Механічна зносостійкість, циклів: 10⁶

Експлуатаційна температура, °C: від - 50 до +55

Кількість фаз: 1

Електрична зносостійкість, циклів: 10⁵

Похибка, %: 0.01

Захист від перенапруги: 230...300В (крок 1В, зав. 280В)

Захист від заниженої напруги: 210...140В (крок 1В, зав. 160В)

Час відновлення після захисту: -

Температура зберігання, °C: від - 30 до +70

Одиниця виміру: шт.

Захист від надструму: 1...63А (крок 0.1А, зав. 63А)

Час відновлення після надструму: -

Кількість вимкнень від надструму: -

Час увімкнення: -

Напруга відновлення після перенапруги: -

Час відновлення після перенапруги: -

Затримка захисту від перенапруги: -

Напруга відновлення після заниженої напруги: -

Час відновлення після заниженої напруги: -

Затримка захисту від заниженої напруги: -

Затримка захисту від надструму: -

Калібрування напруги: -

Калібрування струму: -

Захист від трифазного дисбалансу напруги: -

Напруга відновлення після захисту від дисбалансу: -

Захист фаз при дисбалансі: -

Захисту від порушення порядку фаз: -

Вимкнення при кіловат-годинах: -

Номінальний диференційний струм відключення ІΔn, мА: 10-300мА (зав. 30мА)

Кількість в пачці: 1

Кіл-ть в ящику: 100

Потужність споживання, ВА: 1

Максимальний струм: 80А (10хв)

Номінальний струм In, А: ≤80А

Отвори вводу кількість x діаметр, мм (переріз, мм²): 1 х ⌀6.8 (6-16)

Отвори виводу кількість x діаметр, мм (переріз, мм²): 4 х ⌀4.5 (2.5-6); 2 х ⌀6.8 (2.5-16);

Момент затягування гвинтів, Нм: 3.5 (для ⌀6.8); 1.2 (для ⌀4.5)

Під викрутку / шестикутник: під шестикутник

Номінальний струм In, А: ≤80А

Отвори вводу кількість x діаметр, мм (переріз, мм²): 1 х ⌀6.8 (6-16)

Отвори виводу кількість x діаметр, мм (переріз, мм²): 4 х ⌀4.5 (2.5-6); 2 х ⌀6.8 (2.5-16);

Момент затягування гвинтів, Нм: 3.5 (для ⌀6.8); 1.2 (для ⌀4.5)

Під викрутку / шестикутник: під шестикутник

Номінальний струм In, А: ≤80А

Отвори вводу кількість x діаметр, мм (переріз, мм²): 1 х ⌀6.8 (6-16)

Отвори виводу кількість x діаметр, мм (переріз, мм²): 4 х ⌀4.5 (2.5-6); 2 х ⌀6.8 (2.5-16);

Момент затягування гвинтів, Нм: 3.5 (для ⌀6.8); 1.2 (для ⌀4.5)

Під викрутку / шестикутник: під шестикутник

Номінальний струм In, А: ≤125А

Отвори вводу кількість x діаметр, мм (переріз, мм²): 1 х ⌀10 (10-35)

Отвори виводу кількість x діаметр, мм (переріз, мм²): 1 х ⌀6.8 (6-16); 6 х ⌀6.8 (2.5-16)

Момент затягування гвинтів, Нм: 8.5 (для ⌀10); 3.5 (для ⌀6.8)

Під викрутку / шестикутник: під шестикутник

Кіл-ть положень: 2 (1 направлення)

Категорії застосування: AC-21 B

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50

Номінальний струм In, А: 100

Номінальна імпульсна напруга Uimp, В: 8

Механічна зносостійкість, циклів: 25000

Номінальний короткочасний допустимий струм Icw, кА: 8

Ступінь захисту: IP00IP32 зі сторони приводу при установці в НКП

Електрична зносостійкість, циклів: 4000

Кіл-ть положень: 2 (1 направлення)

Категорії застосування: AC-21 B

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50

Номінальний струм In, А: 400

Номінальна імпульсна напруга Uimp, В: 8

Номінальний короткочасний допустимий струм Icw, кА: 22

Номінальний умовний струм короткого замикання Icc, кА: 22

Ступінь захисту: IP00IP32 зі сторони приводу при установці в НКП

Кіл-ть положень: 2 (1 направлення)

Категорії застосування: AC-21 B

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50

Номінальний струм In, А: 630

Номінальна імпульсна напруга Uimp, В: 8

Механічна зносостійкість, циклів: 16000

Номінальний короткочасний допустимий струм Icw, кА: 32

Номінальний умовний струм короткого замикання Icc, кА: 32

Ступінь захисту: IP00IP32 зі сторони приводу при установці в НКП

Електрична зносостійкість, циклів: 1000

Кіл-ть положень: 2 (1 направлення)

Категорії застосування: AC-21 B

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50

Номінальний струм In, А: 250

Механічна зносостійкість, циклів: 25000

Номінальний короткочасний допустимий струм Icw, кА: 16

Номінальний умовний струм короткого замикання Icc, кА: 14

Ступінь захисту: IP00IP32 зі сторони приводу при установці в НКП

Електрична зносостійкість, циклів: 2000

Кіл-ть положень: 2 (1 направлення)

Категорії застосування: AC-21 B

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50

Номінальний струм In, А: 100

Механічна зносостійкість, циклів: 25000

Номінальний короткочасний допустимий струм Icw, кА: 8

Номінальний умовний струм короткого замикання Icc, кА: 8

Електрична зносостійкість, циклів: 4000

Кіл-ть положень: 2 (1 направлення)

Категорії застосування: AC-21 B

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50

Номінальний струм In, А: 630

Номінальна імпульсна напруга Uimp, В: 8

Механічна зносостійкість, циклів: 16000

Номінальний короткочасний допустимий струм Icw, кА: 32

Номінальний умовний струм короткого замикання Icc, кА: 32

Ступінь захисту: IP00IP32 зі сторони приводу при установці в НКП

Електрична зносостійкість, циклів: 1000

Переріз одножильного проводу, мм²: 0.5 - 1.5

Номінальний струм In, А: 10

Кіл-ть положень: 2 (1 направлення)

Категорії застосування: AC-21 B

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50

Номінальний струм In, А: 250

Номінальна імпульсна напруга Uimp, В: 8

Механічна зносостійкість, циклів: 25000

Номінальний короткочасний допустимий струм Icw, кА: 16

Номінальний умовний струм короткого замикання Icc, кА: 14

Ступінь захисту: IP00IP32 зі сторони приводу при установці в НКП

Кіл-ть положень: 2 (1 направлення)

Категорії застосування: AC-21 B

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50

Номінальний струм In, А: 400

Номінальна імпульсна напруга Uimp, В: 8

Механічна зносостійкість, циклів: 16000

Номінальний короткочасний допустимий струм Icw, кА: 22

Номінальний умовний струм короткого замикання Icc, кА: 22

Ступінь захисту: IP00IP32 зі сторони приводу при установці в НКП

Електрична зносостійкість, циклів: 2000

Номінальний струм In, А: ≤125А

Отвори вводу кількість x діаметр, мм (переріз, мм²): 1 х ⌀10 (10-35)

Отвори виводу кількість x діаметр, мм (переріз, мм²): 1 х ⌀6.8 (6-16); 6 х ⌀6.8 (2.5-16)

Момент затягування гвинтів, Нм: 8.5 (для ⌀10); 3.5 (для ⌀6.8)

Під викрутку / шестикутник: під шестикутник

Номінальний струм In, А: ≤160А

Отвори вводу кількість x діаметр, мм (переріз, мм²): 1 х ⌀12.3 (10-70)

Отвори виводу кількість x діаметр, мм (переріз, мм²): 1 х ⌀6.8 (6-16); 6 х ⌀6.8 (2.5-16)

Момент затягування гвинтів, Нм: 8.5 (для ⌀12.3); 3.5 (для ⌀6.8)

Під викрутку / шестикутник: під шестикутник

Номінальний струм In, А: ≤500А

Отвори виводу кількість x діаметр, мм (переріз, мм²): 2 х ⌀9 (6-35); 5 х ⌀6.8 (2.5-16); 4 х ⌀6.1 (2.5-10)

Момент затягування гвинтів, Нм: 13.5 (для шин); 4.4 (для ⌀9); 2.7 (для ⌀6.1-6.8)

Під викрутку / шестикутник: під шестикутник

Номінальний струм In, А: ≤125А

Отвори вводу кількість x діаметр, мм (переріз, мм²): 1 х ⌀10 (10-35)

Отвори виводу кількість x діаметр, мм (переріз, мм²): 1 х ⌀6.8 (6-16); 6 х ⌀6.8 (2.5-16)

Момент затягування гвинтів, Нм: 8.5 (для ⌀10); 3.5 (для ⌀6.8)

Під викрутку / шестикутник: під шестикутник

Кіл-ть положень: 2 (1 направлення)

Категорії застосування: AC-21 B, АС-22 В

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50

Номінальний струм In, А: 400

Номінальна імпульсна напруга Uimp, В: 8

Механічна зносостійкість, циклів: 16000

Номінальний короткочасний допустимий струм Icw, кА: 22

Номінальний умовний струм короткого замикання Icc, кА: 22

Ступінь захисту: IP00IP32 зі сторони приводу при установці в НКП

Електрична зносостійкість, циклів: 2000

Кіл-ть положень: 2 (1 направлення)

Категорії застосування: AC-21 B, АС-22 В

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50

Номінальний струм In, А: 630

Номінальна імпульсна напруга Uimp, В: 8

Механічна зносостійкість, циклів: 16000

Номінальний короткочасний допустимий струм Icw, кА: 32

Номінальний умовний струм короткого замикання Icc, кА: 32

Ступінь захисту: IP00IP32 зі сторони приводу при установці в НКП

Електрична зносостійкість, циклів: 1000

Кіл-ть положень: 2 (1 направлення)

Категорії застосування: AC-21 B, АС-22 В

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50

Номінальний струм In, А: 250

Номінальна імпульсна напруга Uimp, В: 8

Механічна зносостійкість, циклів: 25000

Номінальний короткочасний допустимий струм Icw, кА: 16

Номінальний умовний струм короткого замикання Icc, кА: 14

Ступінь захисту: IP00IP32 зі сторони приводу при установці в НКП

Електрична зносостійкість, циклів: 2000

Кіл-ть положень: 3 (2 направлення)

Категорії застосування: AC-21 B

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50

Номінальний струм In, А: 400

Номінальна імпульсна напруга Uimp, В: 8

Механічна зносостійкість, циклів: 16000

Номінальний короткочасний допустимий струм Icw, кА: 22

Номінальний умовний струм короткого замикання Icc, кА: 22

Ступінь захисту: IP00IP32 зі сторони приводу при установці в НКП

Електрична зносостійкість, циклів: 2000

Тип упаковки: Рулон

Кіл-ть в бухті, м : 10

Кіл-ть положень: 3 (2 направлення)

Категорії застосування: AC-21 B

Номінальна напруга ізоляції Ui, В: 690

Частота F, Гц: 50

Номінальний струм In, А: 100

Номінальна імпульсна напруга Uimp, В: 8

Механічна зносостійкість, циклів: 25000

Номінальний короткочасний допустимий струм Icw, кА: 8

Номінальний умовний струм короткого замикання Icc, кА: 8

Ступінь захисту: IP00 IP32 зі сторони приводу при установці в НКП

Електрична зносостійкість, циклів: 4000
