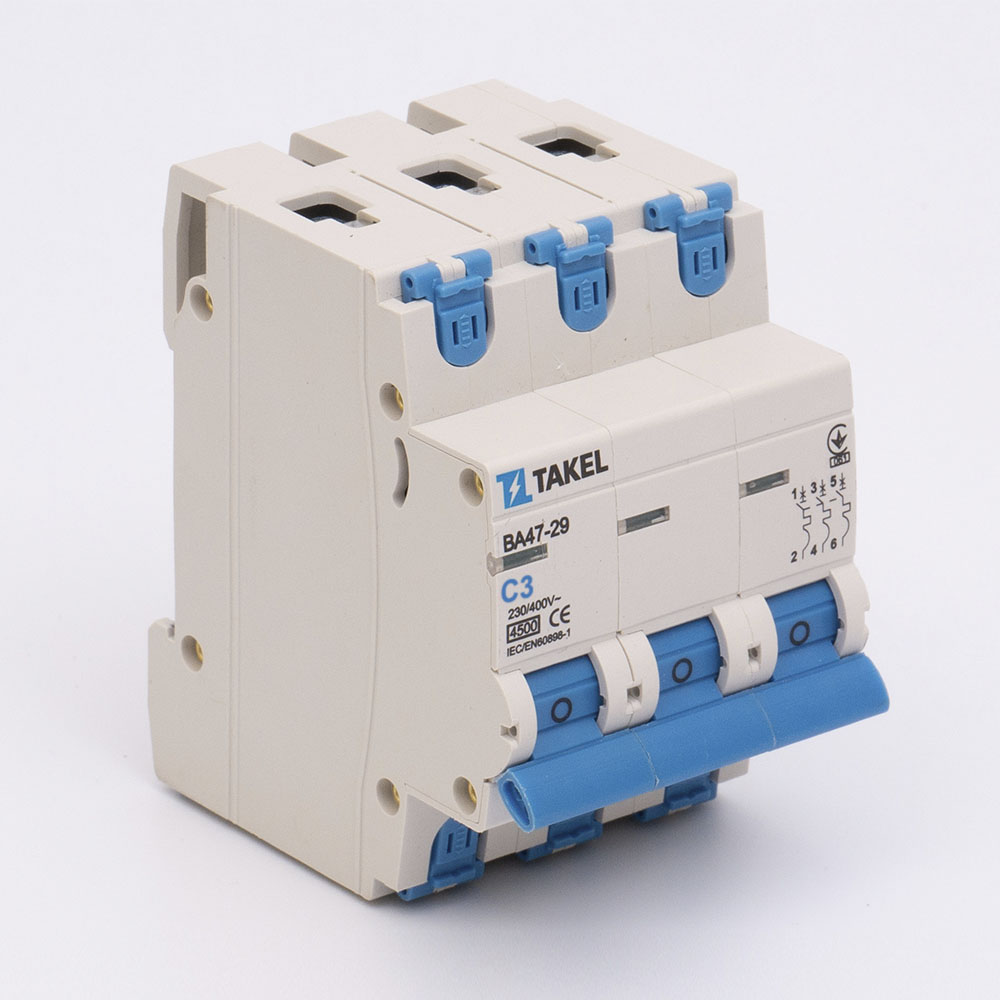

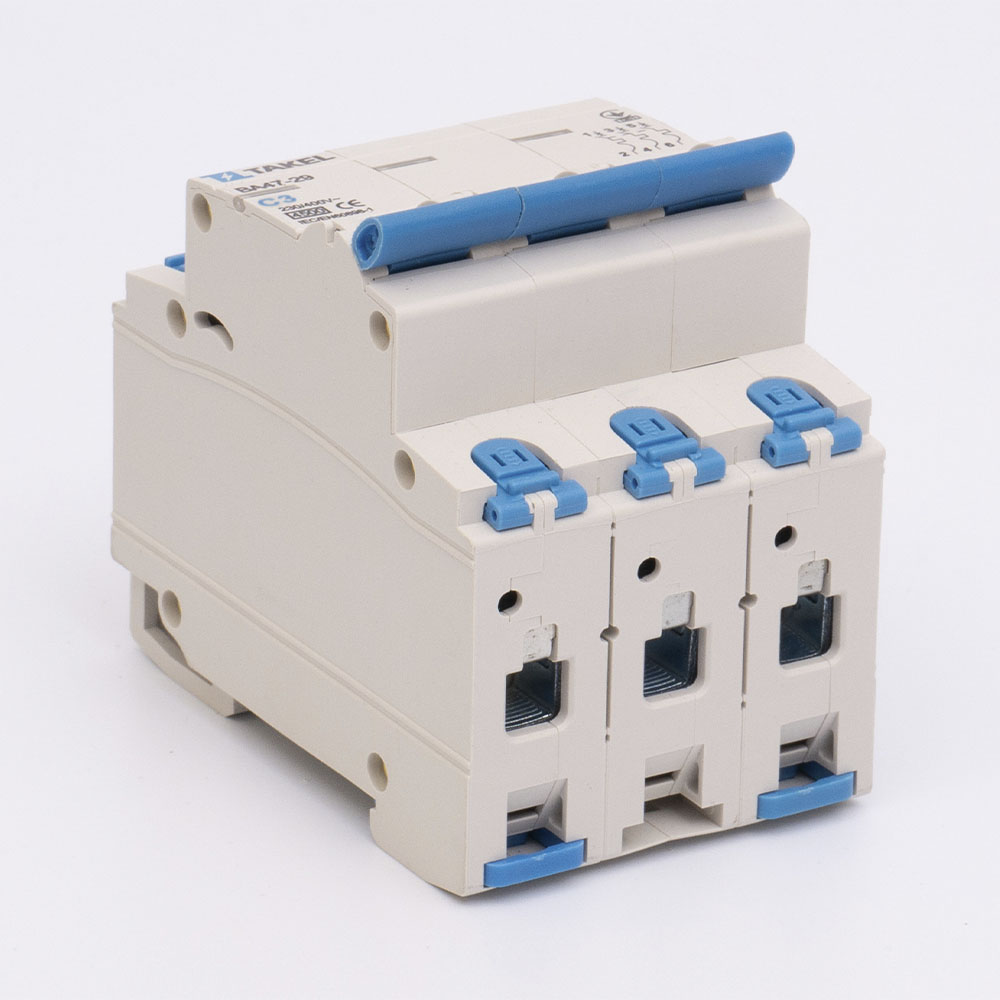

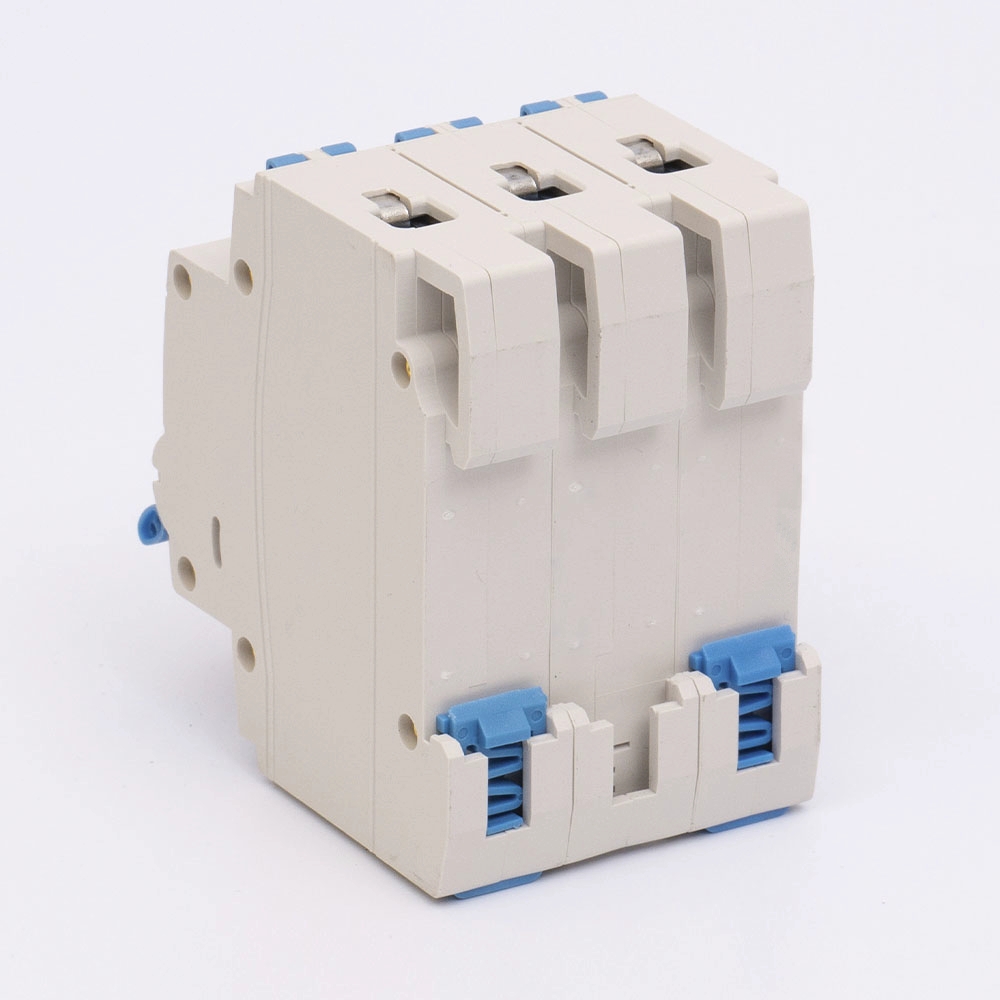

Вимикач автоматичний ВА47-29-С 3Р 4.5кА 3А TAKEL
Технічна специфікація
Переріз одножильного проводу, мм²: 1...35
Номінальна напруга ізоляції Ui, В: 500
Частота F, Гц: 50/60
Номінальний струм In, А: 3А
Кількість модулів: 3
Часострумова характеристика: С
- Технічна специфікація
-
Переріз одножильного проводу, мм²1...35
-
Номінальна напруга ізоляції Ui, В500
-
Частота F, Гц50/60
-
Номінальний струм In, А3А
-
Кількість модулів3
-
Часострумова характеристикаС
-
Уставка електромагнітного відключення Іi3...5 In
-
Тип струмуАС
-
Довжина зачистки, мм12.5
-
Ступінь захистуIP20
-
Момент затягування гвинтів, Нм2.5 Нм
-
Номінальна імпульсна напруга Uimp, В4
-
Температура еталонна, °C30
-
Клас струмообмеження3
-
Механічна зносостійкість, циклів20 000
-
Температура монтажу, °C- 10...+55
-
Номінальна найбільша здатність вимкнення Icn, А4 500
-
Електрична зносостійкість, циклів10 000
-
Робоча температура, °С-40...+55
-
Категорія селективностіA
-
Відповідність стандартамДСТУ EN60898-1; ДСТУ EN60947-2
-
Штрих-код2000703247892
