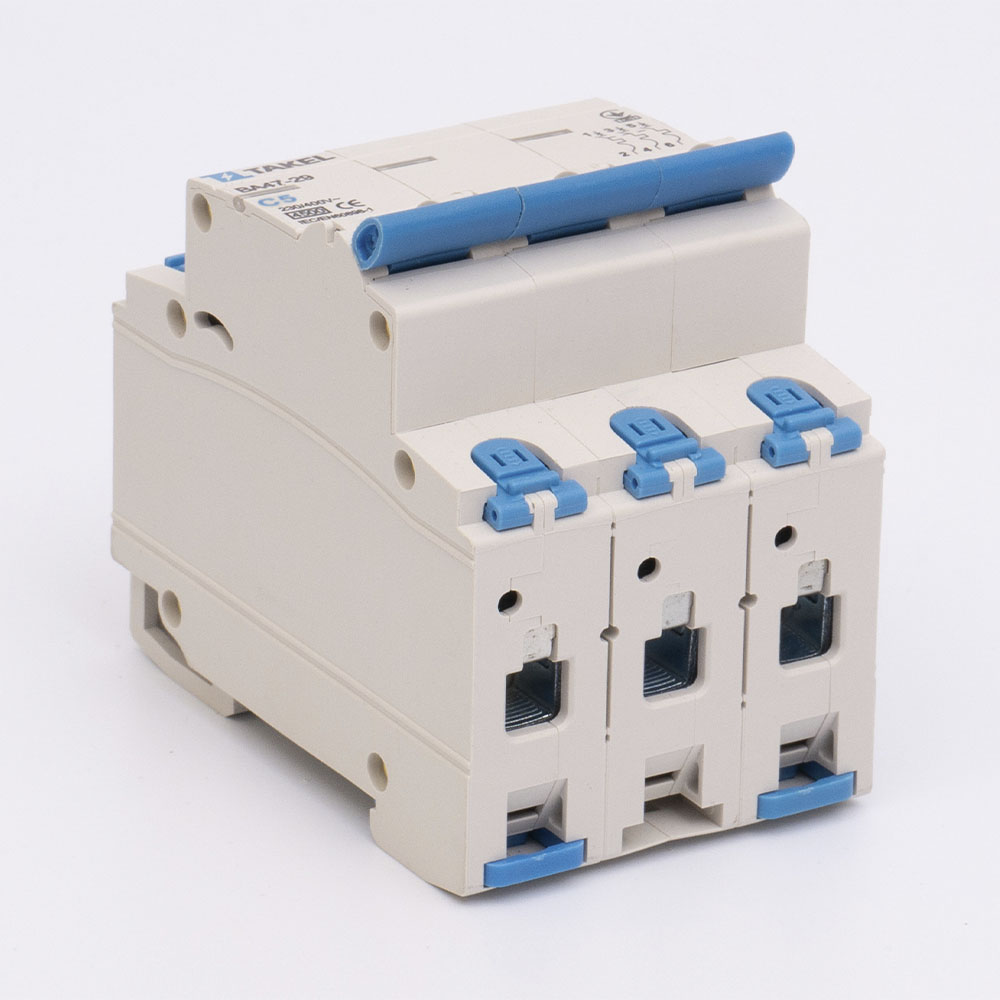

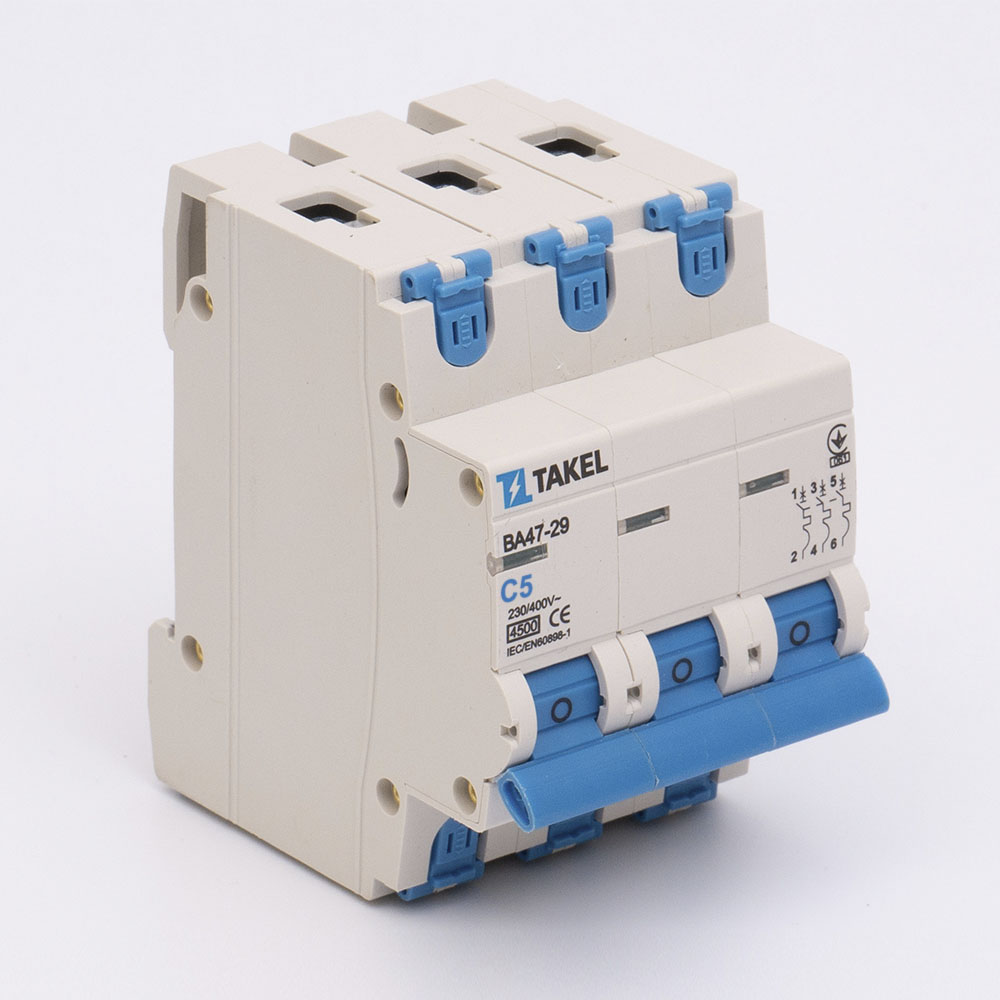

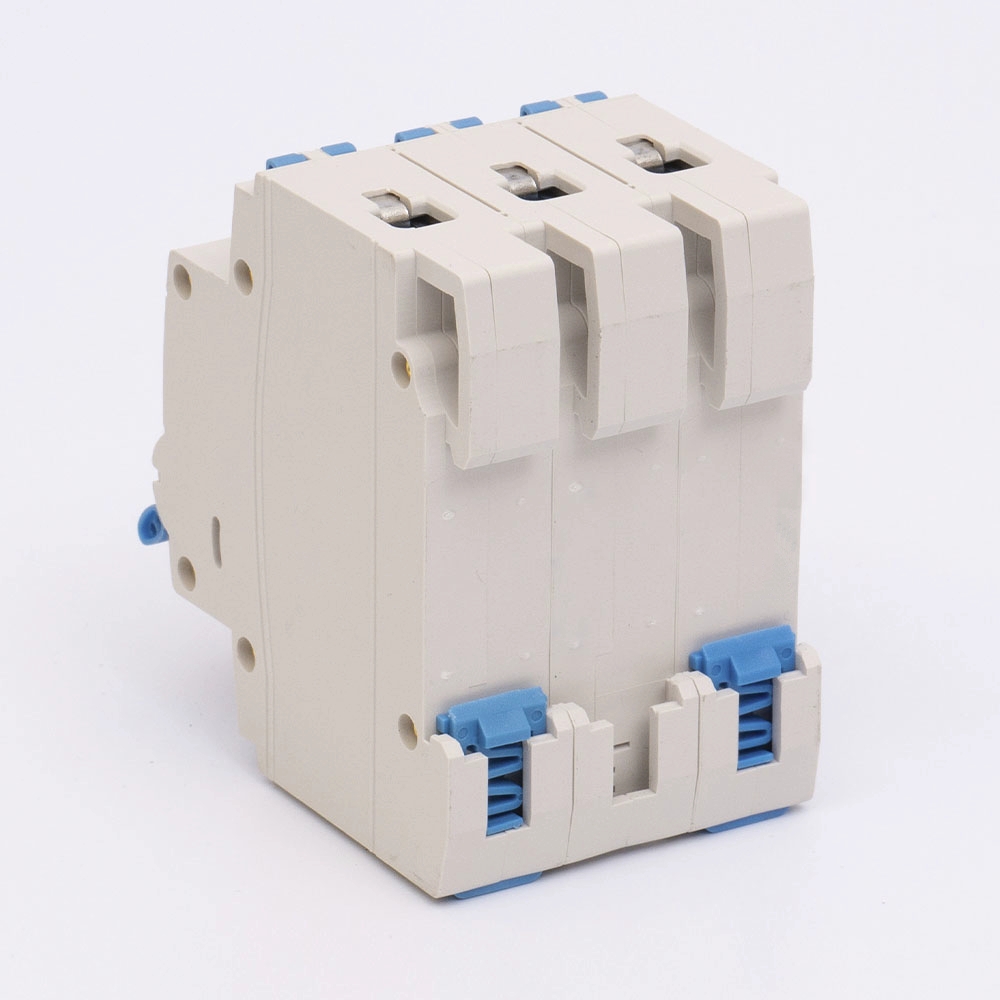

Вимикач автоматичний ВА47-29-С 3Р 4.5кА 5А TAKEL

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50/60

Номінальний струм In, А: 5А

Кількість модулів: 3

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 3...5 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Номінальна імпульсна напруга Uimp, В: 4

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20 000

Температура монтажу, °C: - 10...+55

Номінальна найбільша здатність вимкнення Icn, А: 4 500

Електрична зносостійкість, циклів: 10 000

Робоча температура, °С: -40...+55

Категорія селективності: A

Відповідність стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2

∅D:: 80

∅d:: 40

T (товщина стінки після усадки), мм: 0.96±0.05

Тип упаковки: Бухта (рулон)

Кіл-ть в бухті, м : 25

Коефіцієнт усадки: 2:1

Тепловий струм для категорії AC-1 (Ith, AC-1), A: 10

Кіл-ть і тип контактів: 1NO+1NC

Сумісність: Усі типорозміри КМІ, MCI-DC

Діапазон витримки часу, сек: 0.1-30

Тип затримки: на вимикання

Ступінь захисту: IP20

Механічна зносостійкість, циклів: 3×10⁵

Електрична зносостійкість, циклів: 10⁶

∅D:: 18

∅d:: 14.3

Матеріал: Луджена мідь

Переріз номінальний, мм²: 95

Тип: Штирьовий

∅D:: 20

∅d:: 10

T (товщина стінки після усадки), мм: 0.65±0.05

Тип упаковки: Бухта (рулон)

Кіл-ть в бухті, м : 100

Коефіцієнт усадки: 2:1

Номінальна напруга Un, В: 230/400

Переріз одножильного проводу, мм²: 1...35

Номінальна напруга ізоляції Ui, В: 500

Частота F, Гц: 50

Номінальний струм In, А: 50А

Кількість модулів: 1

Часострумова характеристика: С

Уставка електромагнітного відключення Іi: 3...5 In

Тип струму: АС

Довжина зачистки, мм: 12.5

Ступінь захисту: IP20

Момент затягування гвинтів, Нм: 2.5 Нм

Номінальна імпульсна напруга Uimp, В: 4 000

Температура еталонна, °C: 30

Клас струмообмеження: 3

Механічна зносостійкість, циклів: 20 000

Температура монтажу, °C: від - 10 до +55

Номінальна найбільша здатність вимкнення Icn, А: 6000

Електрична зносостійкість, циклів: 6 000

Спосіб з'єднання: Провід, штирова (PIN) шина, вилкова (FORK) шина

Робоча температура, °С: -40...+55

Категорія селективності: А

∅D:: 6

Номінальний струм In, А: 0.8

Відповідність стандартам: ДСТУ EN 60269-1
