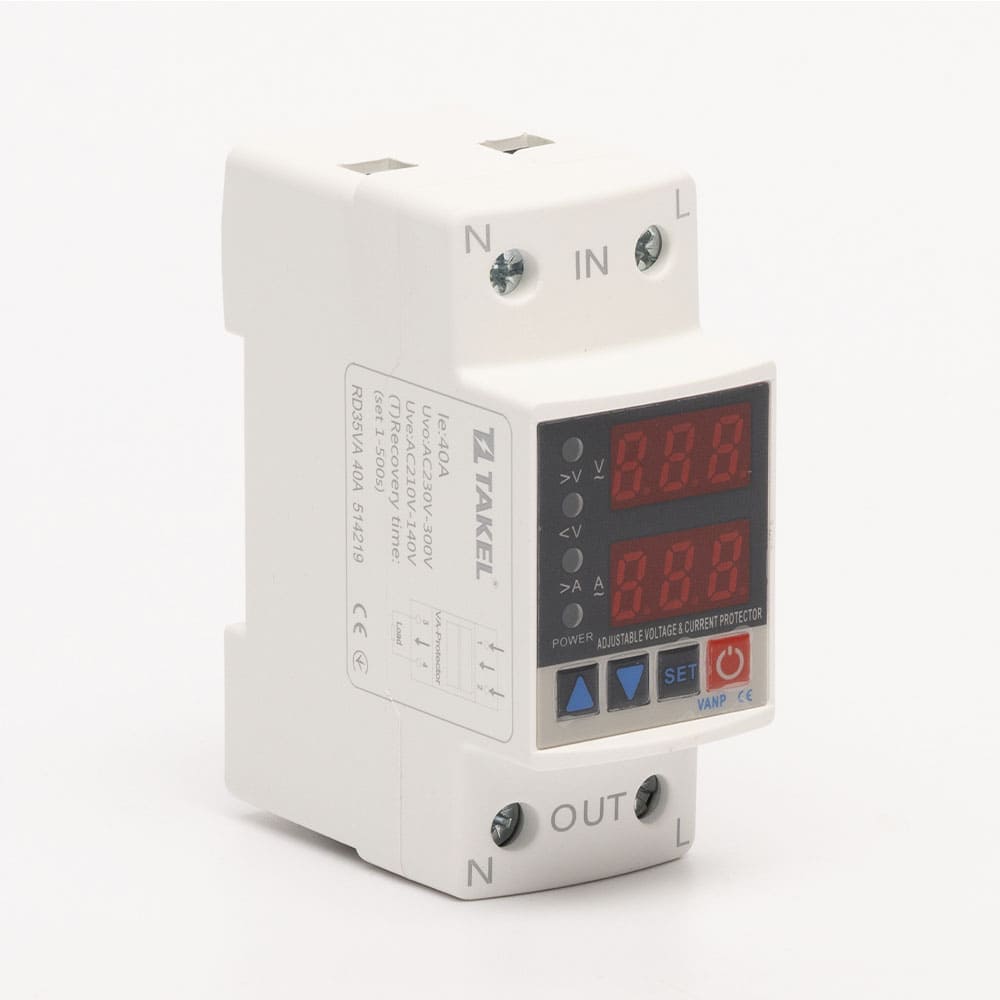

Реле напряжения и тока модульное однофазное RD35VA 40А TAKEL

Номинальное напряжение изоляции Ui, В: 400

Частота F, Гц: 50-60

Кол-во и тип контактов: 1NO

Номинальный ток In, А: 40

Диапазон рабочего напряжения: 80-400 (АС)

Степень защиты: IP20

Момент затяжки винтов, Нм: 2

Механическая износостойкость, циклов: 10⁶

Эксплуатационная температура, °C: від - 50 до +55

Количество фаз: 1

Электрическая износостойкость, циклов: 10⁵

Погрешность, %: 1%

Защита от перенапряжения: 230...300В (шаг 1В, зав. 280В)

Защита от заниженного напряжения: 210...140В (шаг 1В, зав. 160В)

Температура хранения, °C: от - 30 до +70

Гарантия: 36 мес.

Защита от сверхтока: 1...40А (шаг 0.1А, зав. 63А)

Время восстановления после сверхтока: 1...600с (шаг 1с, зав. 5с)

Количество отключений от сверхтока: 1-20/OFF(шаг 1, зав. OFF)

Время включения: 1...500с (шаг 1с, зав. 10с)

Напряжение восстановления после перенапряжения: 225...295В (шаг 1В, зав. 280В)

Время восстановления после перенапряжения: 1...500с (шаг 1с, зав. 30с)

Задержка защиты от перенапряжения: 0.1...30с (шаг 0.1с, зав. 1с)

Напряжение восстановления после заниженного напряжения: 215...145В (шаг 1В, зав. 175В)

Время восстановления после заниженного напряжения: 1...500с (шаг 1с, зав. 30с)

Задержка защиты от пониженного напряжения: 0.1...30с (шаг 0.1с, зав. 1с)

Задержка защиты от сверхтока: 0.1...30с (шаг 0.1с, зав. 1с)

Калибровка напряжения: -9.5…9.5% (шаг 0.5%, зав. 0%)

Калибровка тока: -9.5…9.5% (шаг 0.5%, зав. 0%)
