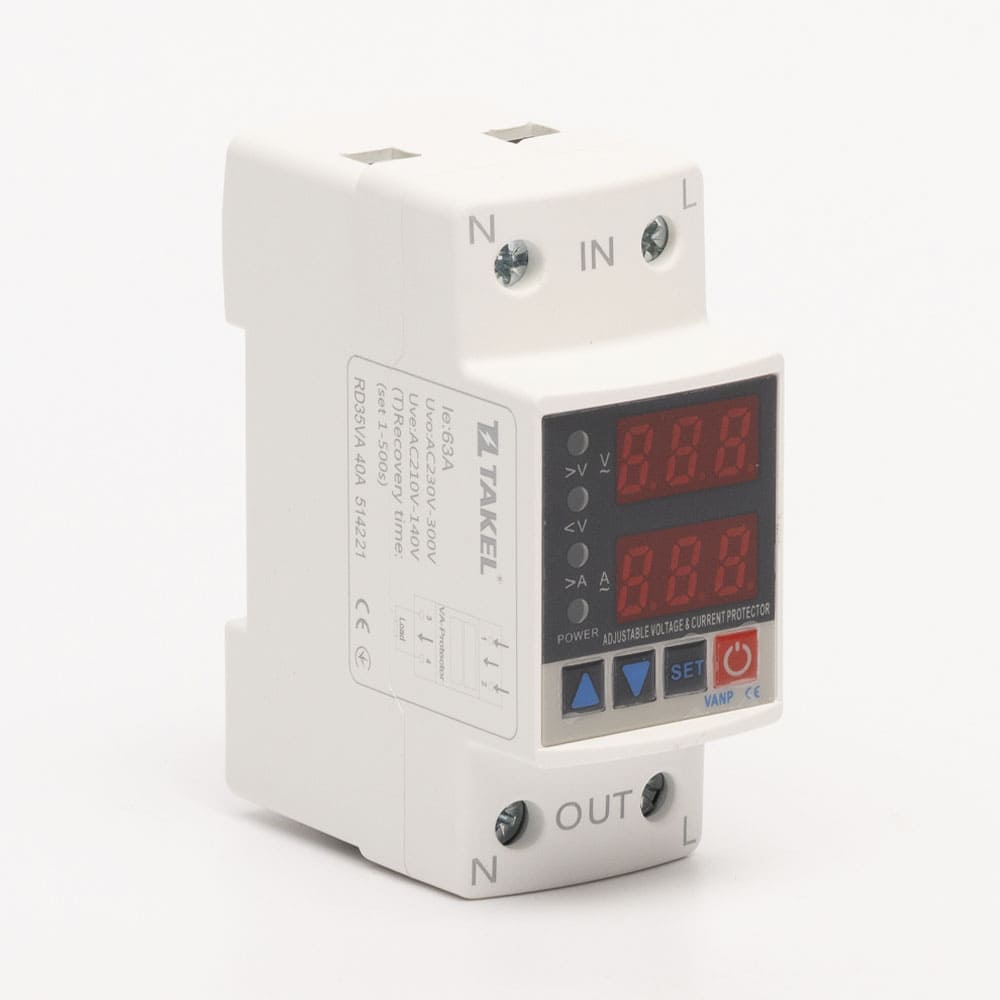

Реле напряжения и тока модульное однофазное RD35VA 63А TAKEL

Кол-во точек подключения: 4

Количество полюсов: 1L+N

Номинальное напряжение Un, В: 230В(АС)

Номинальное напряжение изоляции Ui, В: 400

Частота F, Гц: 50-60

Кол-во и тип контактов: 1NO

Номинальный ток In, А: 63

Диапазон рабочего напряжения: 80-400 (АС)

Степень защиты: IP20

Момент затяжки винтов, Нм: 2

Механическая износостойкость, циклов: 10⁶

Эксплуатационная температура, °C: от – 50 до +55

Количество фаз: 1

Электрическая износостойкость, циклов: 10⁵

Погрешность, %: 0.01

Защита от перенапряжения: 230...300В (шаг 1В, зав. 280В)

Защита от заниженного напряжения: 210...140В (шаг 1В, зав. 160В)

Время восстановления после защиты: -

Температура хранения, °C: от – 30 до +70

Единица измерения: шт.

Защита от сверхтока: 1...63А (шаг 0.1А, зав. 63А)

Время восстановления после сверхтока: 1...600с (шаг 1с, зав. 5с)

Количество отключений от сверхтока: 1-20/OFF (шаг 1, зав. OFF)

Время включения: 1...500с (шаг 1с, зав. 10с)

Напряжение восстановления после перенапряжения: 225...295В (шаг 1В, зав. 280В)

Время восстановления после перенапряжения: 1...500с (шаг 1с, зав. 30с)

Задержка защиты от перенапряжения: 0.1...30с (шаг 0.1с, зав. 1с)

Напряжение восстановления после заниженного напряжения: 215...145В (шаг 1В, зав. 175В)

Время восстановления после заниженного напряжения: 1...500с (шаг 1с, зав. 30с)

Задержка защиты от пониженного напряжения: 0.1...30с (шаг 0.1с, зав. 1с)

Задержка защиты от сверхтока: 0.1...30с (шаг 0.1с, зав. 1с)

Калибровка напряжения: -9.5…9.5% (шаг 0.5%, зав. 0%)

Калибровка тока: -9.5…9.5% (шаг 0.5%, зав. 0%)

Защита от трехфазного дисбаланса напряжения: -

Напряжение восстановления после защиты от дисбаланса: -

Защита фаз при дисбалансе: -

Защиты от нарушения порядка фаз: -

Выключение при киловатт-часах: -

Номинальный дифференциальный отключающий ток ІΔn, мΑ: -

Количество в пачке: 1

Кол-во в ящике: 100

Мощность потребления, ВА: 1

Максимальный ток: 80А (10мин)

Кол-во точек подключения: 4

Количество полюсов: 1L+N

Номинальное напряжение Un, В: 230В(АС)

Номинальное напряжение изоляции Ui, В: 400

Частота F, Гц: 50-60

Кол-во и тип контактов: 1NO

Номинальный ток In, А: 40

Диапазон рабочего напряжения: 80-350 (АС)

Степень защиты: IP20

Момент затяжки винтов, Нм: 2

Механическая износостойкость, циклов: 10⁶

Эксплуатационная температура, °C: от – 50 до +55

Количество фаз: 1

Электрическая износостойкость, циклов: 10⁵

Погрешность, %: 0.01

Защита от перенапряжения: 230...300В (шаг 1В, зав. 280В)

Защита от заниженного напряжения: 210...140В (шаг 1В, зав. 160В)

Время восстановления после защиты: 1-500с (шаг 1с, зав. 5с)

Температура хранения, °C: от – 30 до +70

Единица измерения: шт.

Защита от сверхтока: -

Время восстановления после сверхтока: -

Количество отключений от сверхтока: -

Время включения: -

Напряжение восстановления после перенапряжения: -

Время восстановления после перенапряжения: -

Задержка защиты от перенапряжения: -

Напряжение восстановления после заниженного напряжения: -

Время восстановления после заниженного напряжения: -

Задержка защиты от пониженного напряжения: -

Задержка защиты от сверхтока: -

Калибровка напряжения: -

Калибровка тока: -

Защита от трехфазного дисбаланса напряжения: -

Напряжение восстановления после защиты от дисбаланса: -

Защита фаз при дисбалансе: -

Защиты от нарушения порядка фаз: -

Выключение при киловатт-часах: -

Номинальный дифференциальный отключающий ток ІΔn, мΑ: -

Количество в пачке: 1

Кол-во в ящике: 100

Мощность потребления, ВА: 1

Максимальный ток: 50А (10мин)

Кол-во точек подключения: 4

Количество полюсов: 1L+N

Номинальное напряжение Un, В: 230В(АС)

Номинальное напряжение изоляции Ui, В: 400

Частота F, Гц: 50-60

Кол-во и тип контактов: 1NO

Номинальный ток In, А: 63

Диапазон рабочего напряжения: 80-350 (АС)

Степень защиты: IP20

Момент затяжки винтов, Нм: 2

Механическая износостойкость, циклов: 10⁶

Эксплуатационная температура, °C: от – 50 до +55

Количество фаз: 1

Электрическая износостойкость, циклов: 10⁵

Погрешность, %: 0.01

Защита от перенапряжения: 230...300В (шаг 1В, зав. 280В)

Защита от заниженного напряжения: 210...140В (шаг 1В, зав. 160В)

Время восстановления после защиты: 1-500с (шаг 1с, зав. 5с)

Температура хранения, °C: от – 30 до +70

Единица измерения: шт.

Защита от сверхтока: -

Время восстановления после сверхтока: -

Количество отключений от сверхтока: -

Время включения: -

Напряжение восстановления после перенапряжения: -

Время восстановления после перенапряжения: -

Задержка защиты от перенапряжения: -

Напряжение восстановления после заниженного напряжения: -

Время восстановления после заниженного напряжения: -

Задержка защиты от пониженного напряжения: -

Задержка защиты от сверхтока: -

Калибровка напряжения: -

Калибровка тока: -

Защита от трехфазного дисбаланса напряжения: -

Напряжение восстановления после защиты от дисбаланса: -

Защита фаз при дисбалансе: -

Защиты от нарушения порядка фаз: -

Выключение при киловатт-часах: -

Номинальный дифференциальный отключающий ток ІΔn, мΑ: -

Количество в пачке: 1

Кол-во в ящике: 100

Мощность потребления, ВА: 1

Максимальный ток: 80А (10мин)

Кол-во точек подключения: 6

Количество полюсов: 3L+N/ 1L+N

Номинальное напряжение Un, В: 230В(АС)

Номинальное напряжение изоляции Ui, В: 400

Частота F, Гц: 50-60

Кол-во и тип контактов: 3NO

Номинальный ток In, А: 63

Диапазон рабочего напряжения: 80-400 (АС)

Степень защиты: IP20

Момент затяжки винтов, Нм: 2

Механическая износостойкость, циклов: 10⁶

Эксплуатационная температура, °C: от – 50 до +55

Количество фаз: 3

Электрическая износостойкость, циклов: 10⁵

Погрешность, %: 0.01

Защита от перенапряжения: 230...300В (шаг 1В, зав. 270В)

Защита от заниженного напряжения: 210...140В (шаг 1В, зав. 170В)

Время восстановления после защиты: 1-30с (шаг 1с, зав. 1с)

Температура хранения, °C: от – 30 до +70

Единица измерения: шт.

Защита от сверхтока: -

Время восстановления после сверхтока: -

Количество отключений от сверхтока: -

Время включения: -

Напряжение восстановления после перенапряжения: -

Время восстановления после перенапряжения: -

Задержка защиты от перенапряжения: -

Напряжение восстановления после заниженного напряжения: -

Время восстановления после заниженного напряжения: -

Задержка защиты от пониженного напряжения: -

Задержка защиты от сверхтока: -

Калибровка напряжения: -

Калибровка тока: -

Защита от трехфазного дисбаланса напряжения: -

Напряжение восстановления после защиты от дисбаланса: -

Защита фаз при дисбалансе: -

Защиты от нарушения порядка фаз: -

Выключение при киловатт-часах: -

Номинальный дифференциальный отключающий ток ІΔn, мΑ: -

Количество в пачке: 1

Кол-во в ящике: 30

Мощность потребления, ВА: 1

Максимальный ток: 80А (10мин)

Кол-во точек подключения: 6

Количество полюсов: 3L+N/ 1L+N

Номинальное напряжение Un, В: 230В(АС)

Номинальное напряжение изоляции Ui, В: 400

Частота F, Гц: 50-60

Кол-во и тип контактов: 3NO

Номинальный ток In, А: 100

Диапазон рабочего напряжения: 80-400 (АС)

Степень защиты: IP20

Момент затяжки винтов, Нм: 2

Механическая износостойкость, циклов: 10⁶

Эксплуатационная температура, °C: от – 50 до +55

Количество фаз: 3

Электрическая износостойкость, циклов: 10⁵

Погрешность, %: 0.01

Защита от перенапряжения: 230...300В (шаг 1В, зав. 270В)

Защита от заниженного напряжения: 210...140В (шаг 1В, зав. 170В)

Время восстановления после защиты: 1-30с (шаг 1с, зав. 1с)

Температура хранения, °C: от – 30 до +70

Единица измерения: шт.

Защита от сверхтока: -

Время восстановления после сверхтока: -

Количество отключений от сверхтока: -

Время включения: -

Напряжение восстановления после перенапряжения: -

Время восстановления после перенапряжения: -

Задержка защиты от перенапряжения: -

Напряжение восстановления после заниженного напряжения: -

Время восстановления после заниженного напряжения: -

Задержка защиты от пониженного напряжения: -

Задержка защиты от сверхтока: -

Калибровка напряжения: -

Калибровка тока: -

Защита от трехфазного дисбаланса напряжения: -

Напряжение восстановления после защиты от дисбаланса: -

Защита фаз при дисбалансе: -

Защиты от нарушения порядка фаз: -

Выключение при киловатт-часах: -

Номинальный дифференциальный отключающий ток ІΔn, мΑ: -

Количество в пачке: 1

Кол-во в ящике: 30

Мощность потребления, ВА: 1

Максимальный ток: 125А (10мин)

Диаметр троса : 14мм

Диаметр троса : 12мм

Кол-во точек подключения: 4

Количество полюсов: 1L+N

Номинальное напряжение Un, В: 230В(АС)

Номинальное напряжение изоляции Ui, В: 400

Частота F, Гц: 50-60

Кол-во и тип контактов: 1NO

Номинальный ток In, А: 63

Диапазон рабочего напряжения: 80-350 (АС)

Степень защиты: IP20

Момент затяжки винтов, Нм: 2

Механическая износостойкость, циклов: 10⁶

Эксплуатационная температура, °C: от – 50 до +55

Количество фаз: 1

Электрическая износостойкость, циклов: 10⁵

Погрешность, %: 0.01

Защита от перенапряжения: -

Защита от заниженного напряжения: -

Время восстановления после защиты: -

Температура хранения, °C: от – 30 до +70

Единица измерения: шт.

Защита от сверхтока: 1...63А (шаг 0.1А, зав. 63А)

Время восстановления после сверхтока: 1...600с (шаг 1с, зав. 5с)

Количество отключений от сверхтока: 1-20/OFF (шаг 1, зав. OFF)

Время включения: -

Напряжение восстановления после перенапряжения: -

Время восстановления после перенапряжения: -

Задержка защиты от перенапряжения: -

Напряжение восстановления после заниженного напряжения: -

Время восстановления после заниженного напряжения: -

Задержка защиты от пониженного напряжения: -

Задержка защиты от сверхтока: -

Калибровка напряжения: -

Калибровка тока: -

Защита от трехфазного дисбаланса напряжения: -

Напряжение восстановления после защиты от дисбаланса: -

Защита фаз при дисбалансе: -

Защиты от нарушения порядка фаз: -

Выключение при киловатт-часах: -

Номинальный дифференциальный отключающий ток ІΔn, мΑ: -

Количество в пачке: 1

Кол-во в ящике: 100

Мощность потребления, ВА: 1

Максимальный ток: 80А (10мин)

Вес ящика брутто, кг: 6,4 кг.

Диаметр троса : 10мм

Диаметр троса : 16мм

Вес ящика брутто, кг: 5,7 кг.

Кол-во точек подключения: 4

Количество полюсов: 1L+N

Номинальное напряжение Un, В: 230В(АС)

Номинальное напряжение изоляции Ui, В: 400

Частота F, Гц: 50-60

Кол-во и тип контактов: 1NO

Номинальный ток In, А: 63

Диапазон рабочего напряжения: 85-300 (АС)

Степень защиты: IP20

Момент затяжки винтов, Нм: 2

Механическая износостойкость, циклов: 10⁶

Эксплуатационная температура, °C: от – 50 до +55

Количество фаз: 1

Электрическая износостойкость, циклов: 10⁵

Погрешность, %: 0.01

Защита от перенапряжения: 230...300В (шаг 1В, зав. 280В)

Защита от заниженного напряжения: 210...140В (шаг 1В, зав. 160В)

Время восстановления после защиты: -

Температура хранения, °C: от – 30 до +70

Единица измерения: шт.

Защита от сверхтока: 1...63А (шаг 0.1А, зав. 63А)

Время восстановления после сверхтока: -

Количество отключений от сверхтока: -

Время включения: -

Напряжение восстановления после перенапряжения: -

Время восстановления после перенапряжения: -

Задержка защиты от перенапряжения: -

Напряжение восстановления после заниженного напряжения: -

Время восстановления после заниженного напряжения: -

Задержка защиты от пониженного напряжения: -

Задержка защиты от сверхтока: -

Калибровка напряжения: -

Калибровка тока: -

Защита от трехфазного дисбаланса напряжения: -

Напряжение восстановления после защиты от дисбаланса: -

Защита фаз при дисбалансе: -

Защиты от нарушения порядка фаз: -

Выключение при киловатт-часах: -

Номинальный дифференциальный отключающий ток ІΔn, мΑ: 10-300мА (зав. 30мА)

Количество в пачке: 1

Кол-во в ящике: 100

Мощность потребления, ВА: 1

Максимальный ток: 80А (10мин)

Номинальный ток In, А: ≤80А

Отверстия ввода количество x диаметр, мм (сечение, мм²): 1 х ⌀6.8 (6-16)

Отверстия вывода количество x диаметр, мм (сечение, мм²): 4 х ⌀4.5 (2.5-6); 2 х ⌀6.8 (2.5-16);

Момент затяжки винтов, Нм: 3.5 (для ⌀6.8); 1.2 (для ⌀4.5)

Под отвертку / шестиугольник: под шестиугольник

Номинальный ток In, А: ≤80А

Отверстия ввода количество x диаметр, мм (сечение, мм²): 1 х ⌀6.8 (6-16)

Отверстия вывода количество x диаметр, мм (сечение, мм²): 4 х ⌀4.5 (2.5-6); 2 х ⌀6.8 (2.5-16);

Момент затяжки винтов, Нм: 3.5 (для ⌀6.8); 1.2 (для ⌀4.5)

Под отвертку / шестиугольник: под шестиугольник

Номинальный ток In, А: ≤80А

Отверстия ввода количество x диаметр, мм (сечение, мм²): 1 х ⌀6.8 (6-16)

Отверстия вывода количество x диаметр, мм (сечение, мм²): 4 х ⌀4.5 (2.5-6); 2 х ⌀6.8 (2.5-16);

Момент затяжки винтов, Нм: 3.5 (для ⌀6.8); 1.2 (для ⌀4.5)

Под отвертку / шестиугольник: под шестиугольник

Номинальный ток In, А: ≤125А

Отверстия ввода количество x диаметр, мм (сечение, мм²): 1 х ⌀10 (10-35)

Отверстия вывода количество x диаметр, мм (сечение, мм²): 1 х ⌀6.8 (6-16); 6 х ⌀6.8 (2.5-16)

Момент затяжки винтов, Нм: 8.5 (для ⌀10); 3.5 (для ⌀6.8)

Под отвертку / шестиугольник: под шестиугольник

Кол-во положений: 2 (1 направление)

Категории применения: AC-21 B

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50

Номинальный ток In, А: 100

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8

Механическая износостойкость, циклов: 25000

Номинальный кратковременный допустимый ток Icw, кА: 8

Степень защиты: IP00 IP32 со стороны привода при установке в НКП

Электрическая износостойкость, циклов: 4000

Кол-во положений: 2 (1 направление)

Категории применения: AC-21 B

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50

Номинальный ток In, А: 400

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8

Номинальный кратковременный допустимый ток Icw, кА: 22

Номинальный условный ток короткого замыкания Icc, кА: 22

Степень защиты: IP00 IP32 со стороны привода при установке в НКП

Кол-во положений: 2 (1 направление)

Категории применения: AC-21 B

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50

Номинальный ток In, А: 630

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8

Механическая износостойкость, циклов: 16000

Номинальный кратковременный допустимый ток Icw, кА: 32

Номинальный условный ток короткого замыкания Icc, кА: 32

Степень защиты: IP00 IP32 со стороны привода при установке в НКП

Электрическая износостойкость, циклов: 1000

Кол-во положений: 2 (1 направление)

Категории применения: AC-21 B

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50

Номинальный ток In, А: 250

Механическая износостойкость, циклов: 25000

Номинальный кратковременный допустимый ток Icw, кА: 16

Номинальный условный ток короткого замыкания Icc, кА: 14

Степень защиты: IP00 IP32 со стороны привода при установке в НКП

Электрическая износостойкость, циклов: 2000

Кол-во положений: 2 (1 направление)

Категории применения: AC-21 B

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50

Номинальный ток In, А: 100

Механическая износостойкость, циклов: 25000

Номинальный кратковременный допустимый ток Icw, кА: 8

Номинальный условный ток короткого замыкания Icc, кА: 8

Электрическая износостойкость, циклов: 4000

Кол-во положений: 2 (1 направление)

Категории применения: AC-21 B

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50

Номинальный ток In, А: 630

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8

Механическая износостойкость, циклов: 16000

Номинальный кратковременный допустимый ток Icw, кА: 32

Номинальный условный ток короткого замыкания Icc, кА: 32

Степень защиты: IP00 IP32 со стороны привода при установке в НКП

Электрическая износостойкость, циклов: 1000

Сечение жесткого провода, мм²: 0.5 - 1.5

Номинальный ток In, А: 10

Кол-во положений: 2 (1 направление)

Категории применения: AC-21 B

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50

Номинальный ток In, А: 250

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8

Механическая износостойкость, циклов: 25000

Номинальный кратковременный допустимый ток Icw, кА: 16

Номинальный условный ток короткого замыкания Icc, кА: 14

Степень защиты: IP00 IP32 со стороны привода при установке в НКП

Кол-во положений: 2 (1 направление)

Категории применения: AC-21 B

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50

Номинальный ток In, А: 400

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8

Механическая износостойкость, циклов: 16000

Номинальный кратковременный допустимый ток Icw, кА: 22

Номинальный условный ток короткого замыкания Icc, кА: 22

Степень защиты: IP00 IP32 со стороны привода при установке в НКП

Электрическая износостойкость, циклов: 2000

Номинальный ток In, А: ≤125А

Отверстия ввода количество x диаметр, мм (сечение, мм²): 1 х ⌀10 (10-35)

Отверстия вывода количество x диаметр, мм (сечение, мм²): 1 х ⌀6.8 (6-16); 6 х ⌀6.8 (2.5-16)

Момент затяжки винтов, Нм: 8.5 (для ⌀10); 3.5 (для ⌀6.8)

Под отвертку / шестиугольник: под шестиугольник

Номинальный ток In, А: ≤160А

Отверстия ввода количество x диаметр, мм (сечение, мм²): 1 х ⌀12.3 (10-70)

Отверстия вывода количество x диаметр, мм (сечение, мм²): 1 х ⌀6.8 (6-16); 6 х ⌀6.8 (2.5-16)

Момент затяжки винтов, Нм: 8.5 (для ⌀12.3); 3.5 (для ⌀6.8)

Под отвертку / шестиугольник: под шестиугольник

Номинальный ток In, А: ≤500А

Отверстия вывода количество x диаметр, мм (сечение, мм²): 2 х ⌀9 (6-35); 5 х ⌀6.8 (2.5-16); 4 х ⌀6.1 (2.5-10)

Момент затяжки винтов, Нм: 13.5 (для шин); 4.4 (для ⌀9); 2.7 (для ⌀6.1-6.8)

Под отвертку / шестиугольник: под шестиугольник

Номинальный ток In, А: ≤125А

Отверстия ввода количество x диаметр, мм (сечение, мм²): 1 х ⌀10 (10-35)

Отверстия вывода количество x диаметр, мм (сечение, мм²): 1 х ⌀6.8 (6-16); 6 х ⌀6.8 (2.5-16)

Момент затяжки винтов, Нм: 8.5 (для ⌀10); 3.5 (для ⌀6.8)

Под отвертку / шестиугольник: под шестиугольник

Кол-во положений: 2 (1 направление)

Категории применения: AC-21 B, АС-22 В

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50

Номинальный ток In, А: 400

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8

Механическая износостойкость, циклов: 16000

Номинальный кратковременный допустимый ток Icw, кА: 22

Номинальный условный ток короткого замыкания Icc, кА: 22

Степень защиты: IP00 IP32 со стороны привода при установке в НКП

Электрическая износостойкость, циклов: 2000

Кол-во положений: 2 (1 направление)

Категории применения: AC-21 B, АС-22 В

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50

Номинальный ток In, А: 630

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8

Механическая износостойкость, циклов: 16000

Номинальный кратковременный допустимый ток Icw, кА: 32

Номинальный условный ток короткого замыкания Icc, кА: 32

Степень защиты: IP00 IP32 со стороны привода при установке в НКП

Электрическая износостойкость, циклов: 1000

Кол-во положений: 2 (1 направление)

Категории применения: AC-21 B, АС-22 В

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50

Номинальный ток In, А: 250

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8

Механическая износостойкость, циклов: 25000

Номинальный кратковременный допустимый ток Icw, кА: 16

Номинальный условный ток короткого замыкания Icc, кА: 14

Степень защиты: IP00 IP32 со стороны привода при установке в НКП

Электрическая износостойкость, циклов: 2000

Кол-во положений: 3 (2 направления)

Категории применения: AC-21 B

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50

Номинальный ток In, А: 400

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8

Механическая износостойкость, циклов: 16000

Номинальный кратковременный допустимый ток Icw, кА: 22

Номинальный условный ток короткого замыкания Icc, кА: 22

Степень защиты: IP00 IP32 со стороны привода при установке в НКП

Электрическая износостойкость, циклов: 2000

Тип упаковки: Рулон

Кол-во в бухте, м: 10

Кол-во положений: 3 (2 направления)

Категории применения: AC-21 B

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50

Номинальный ток In, А: 100

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8

Механическая износостойкость, циклов: 25000

Номинальный кратковременный допустимый ток Icw, кА: 8

Номинальный условный ток короткого замыкания Icc, кА: 8

Степень защиты: IP00 IP32 со стороны привода при установке в НКП

Электрическая износостойкость, циклов: 4000
