Серия клемм: FJ-2../D - клеммы с заземляющим контактом из серии FJ-2.
Назначение: для надежного и быстрого соединения проводников разных сечений с построением упорядоченных рядов клемм на монтажной рейке в электрических щитах (шкафах).
Тип фиксации проводов: пружинный (пружины постоянного давления). Для ввода и извлечения проводников требуется выкрутка (отвертка) плоского типа.
Установка: на монтажную рейку с профилями: 35*7,5мм.
Рабочие температуры: от -40 до +80 °С.
Температура монтажа: от 0°С и выше.
Сертификация в Украине: добровольная сертификация согласно требований ДСТУ EN 60947-1.

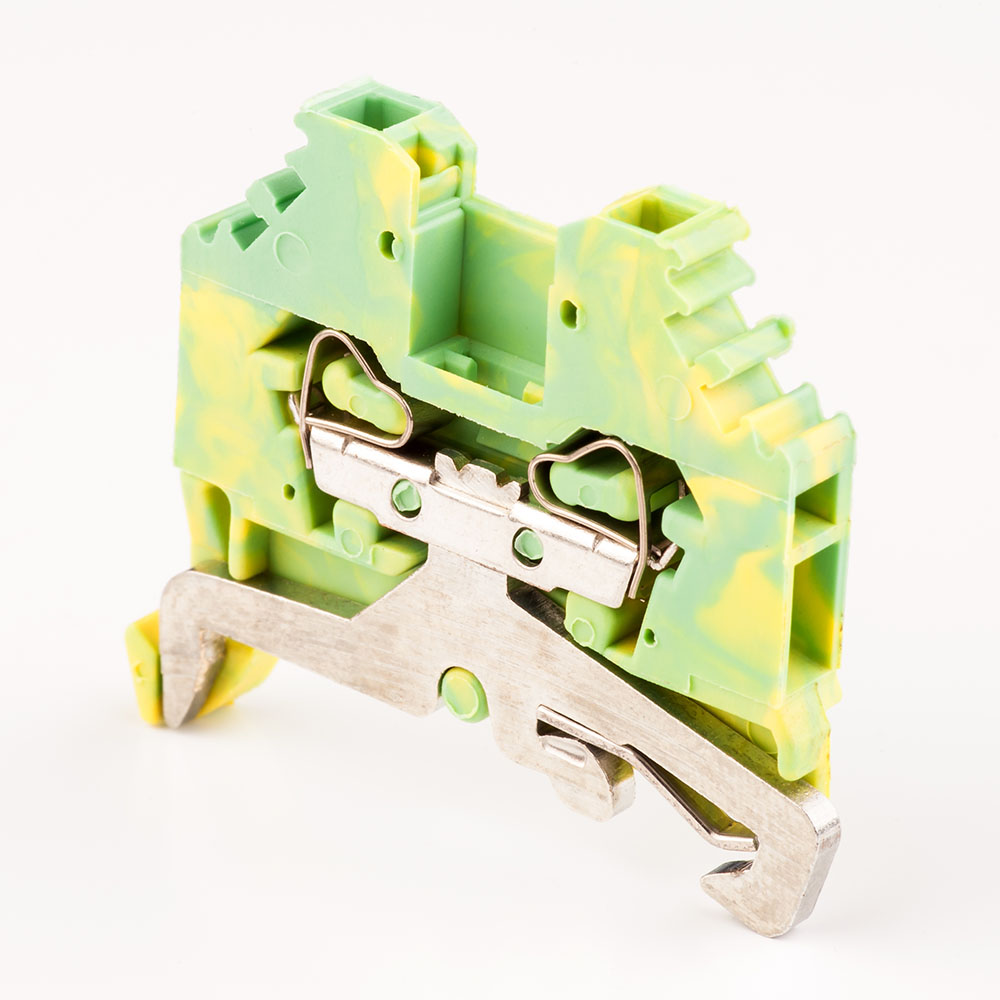

- Клеммы пружинные на DIN-рейку желто-зеленого цвета оборудованы заземляющей контактной пластиной, которая после установки клеммы, должна плотно прижиматься к монтажной рейке.
- Ввод проводов в пружинные клеммы, установленные на монтажной рейке, нужно производить при помощи отвертки плоского типа.
- Для подключения к клеммам пружинным многопроволочных проводников, требуется их предварительное оконцевание с применением трубчатых наконечников.
- Обязательным условием является ввод провода в клемму на правильную длину, которая равна длине зачистки проводов (см. в таблице).
- Пружинная клемма имеет конструкцию, открытую с одной стороны. Клемма, которая является крайней в клеммном ряду, должна закрываться при помощи торцевой пластины соответствующего размера.
- Клеммы соединительные пружинные имеют специальные места для установки маркировочных бирок (ZB-S), которые поставляются отдельно от клемм.
- Клеммы проходные на дин-рейку серии FJ-2 имеют возможность подключения планок соединительных (перемычек) серии Т.
