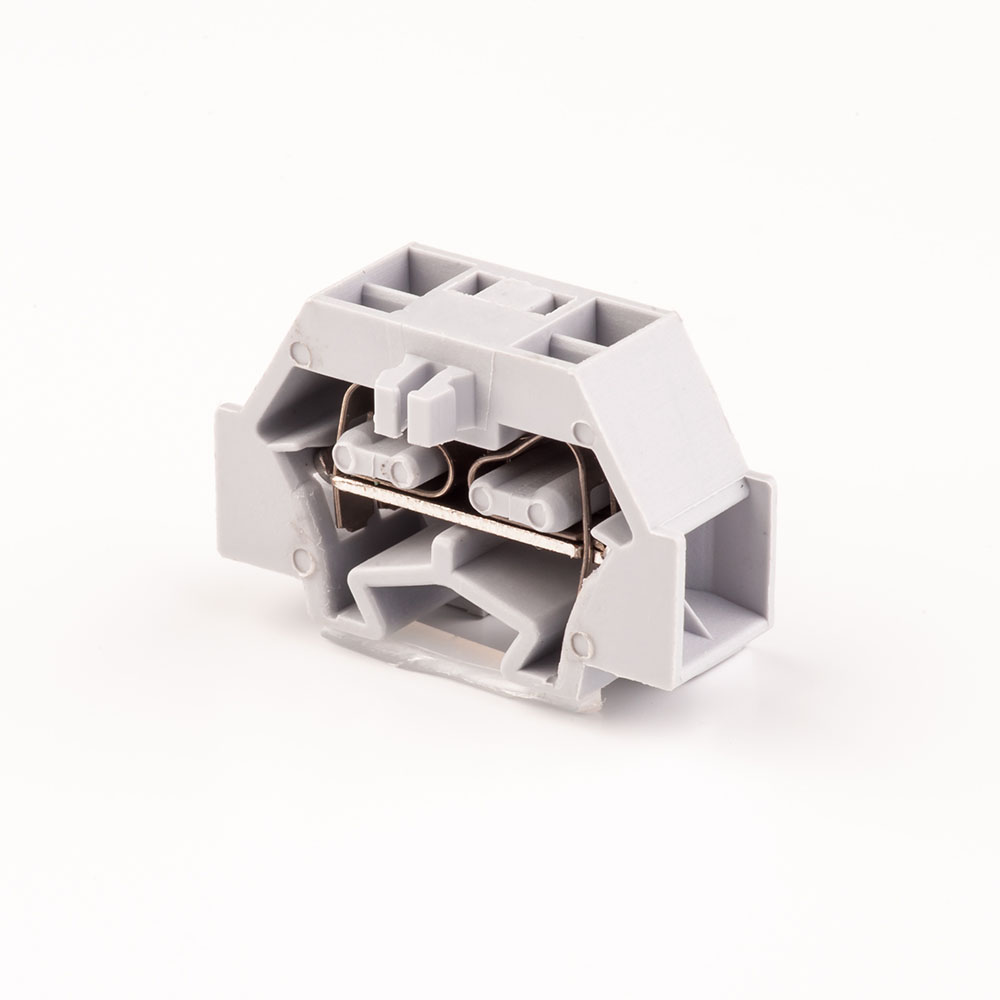

Клемма пружинная миниатюрная FJ5A-1.5

Серия клемм: FJ-5А - пружинные клеммы миниатюрного исполнения для четырех проводников.

Назначение: для соединения проводников в условиях с ограниченным пространством под монтаж. Подходят для соединения фазных, нулевых и проводников заземления.

Тип фиксации проводов: пружинный (пружины постоянного давления).

Установка: возможны два варианта монтажа:

1. на монтажную панель, и другие поверхности при помощи отверстия в основании клеммы;
2. на DIN-рейку с профилем 35*7,5мм при помощи переходника (приобретается отдельно).

Рабочие температуры: от -40 до +80 °С.

Температура монтажа: от 0°С и выше.

Номинальное напряжение:  см. в таблице.

Номинальный ток рабочий: см. в таблице.

Сертификация в Украине: добровольная сертификация согласно требований ДСТУ EN 60947-1.

• Клеммы проходные пружинные серии FJ-5А рассчитаны на подключения четырех проводников (по два с каждой стороны). При этом все четыре провода имеют электрический контакт друг с другом за счет общей контактной пластины в клемме.
• Клеммы пружинные миниатюрные имеют конструкцию, позволяющую соединять клеммы одного номинала друг с другом (наборная система), что обеспечивает дополнительные точки фиксации клеммного ряда после монтажа.
• При переворачивании клеммы пружины и детали контактных групп остаются в своих посадочных местах.
• Корпус клеммы имеет с одной стороны открытую конструкцию. Для последней клеммы в ряду устанавливается торцевая пластина (приобретается отдельно).
• Клеммы проходные на дин-рейку серии FJ-1 имеют возможность подключения планок соединительных (перемычек) серии ТD.
• Внимание: ввод провода в клемму должен производиться на правильную длину, которая равна длине зачистки проводов (см. в таблице).
