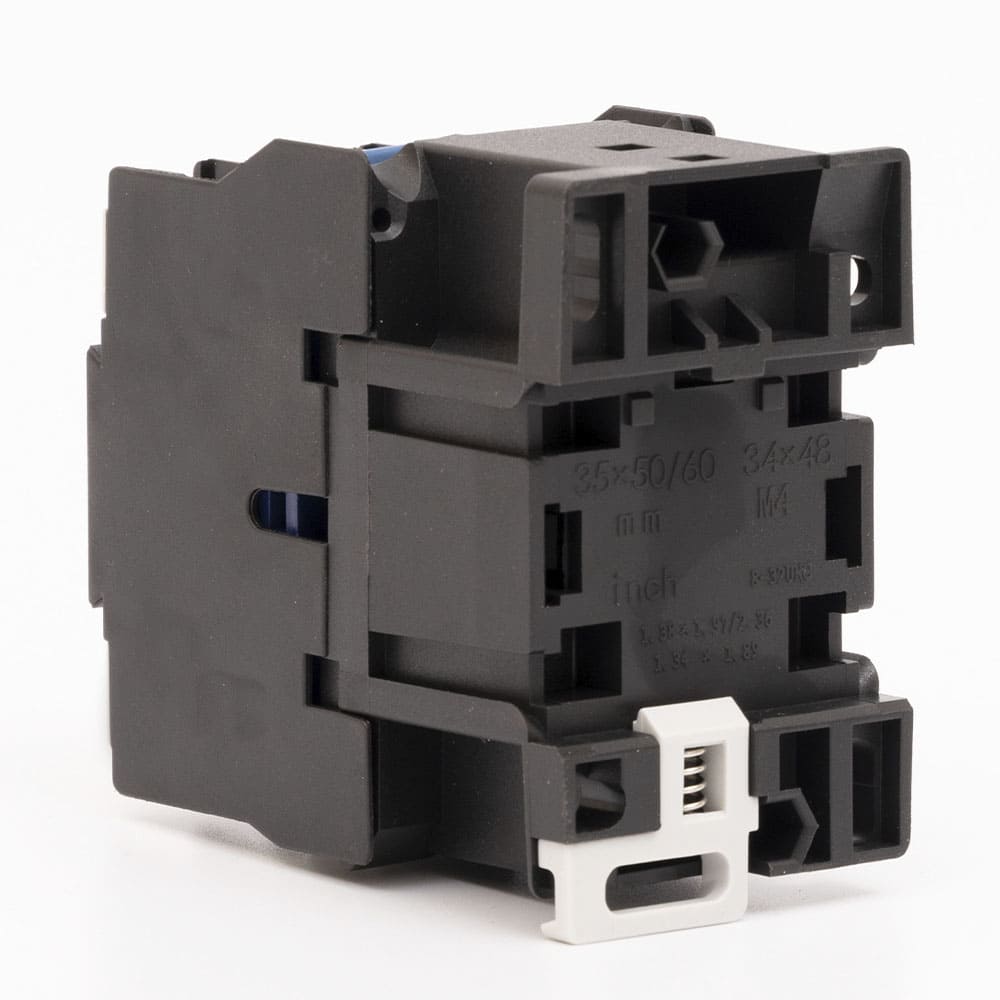

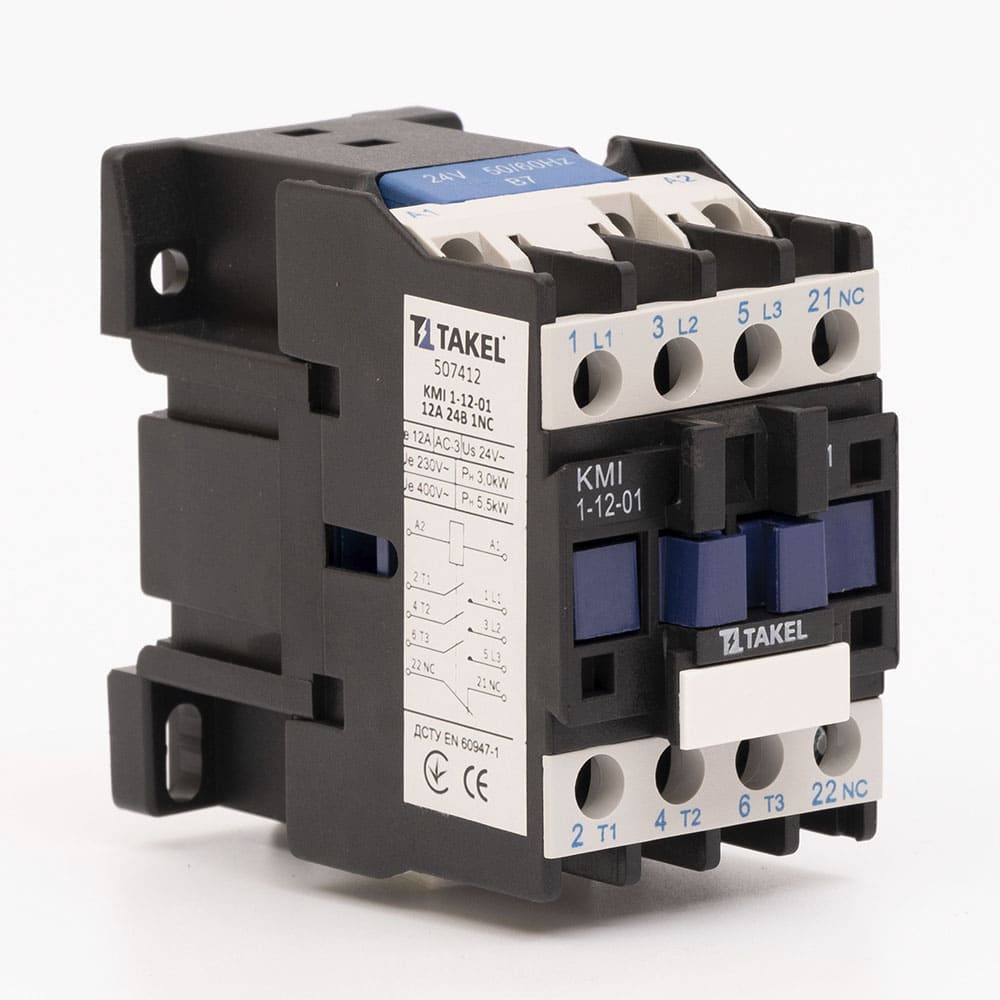

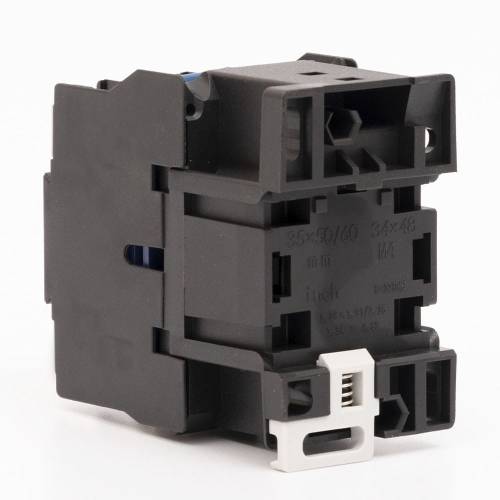

Контактор малогабаритный КМИ 1-12-01 12А 24В 1NC

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1.5…6

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 24 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 20

Номинальный ток для категории AC-3 (Ie, AC-3), А: 12

Номинальная мощность (Р) при 230В (AC-3), кВт: 3

Номинальная мощность (Р) при 400В (AC-3), кВт: 5.5

Номинальная мощность (Р) при 660В (AC-3), кВт: 7.5

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 1

Дополнительные контакты: 1 NC

Время срабатывания: 12…22 мс: замыкание, 4…19 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 5

Механический ресурс циклов, млн.: 10

Электрический ресурс циклов, млн.: 1.4 при АС3, 0.3 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 1.2

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 96

Номинальный кратковременный допустимый ток Icw, кА: 30A – 10 мин, 61A – 1 мин, 105A – 10 с, 210A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 120 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

∅D:: 2.6

∅d:: 1.3

∅d₁:: 1

L: : 18

L₁:: 12

Количество в пачке: 100

Материал: Медь с покрытием; ПВХ

Цвет: Голубой

Единица измерения: 100шт.

∅D:: 3.5

∅d:: 2.1

∅d₁:: 1.8

L: : 18.4

L₁:: 12

Количество в пачке: 100

Материал: Медь с покрытием; ПВХ

Цвет: Голубой

Единица измерения: 100шт.

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1.5…6

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 230 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 20

Номинальный ток для категории AC-3 (Ie, AC-3), А: 9

Номинальная мощность (Р) при 230В (AC-3), кВт: 2.2

Номинальная мощность (Р) при 400В (AC-3), кВт: 4

Номинальная мощность (Р) при 660В (AC-3), кВт: 5.5

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 1

Дополнительные контакты: 1 NC

Время срабатывания: 12…22 мс: замыкание, 4…19 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 3.5

Механический ресурс циклов, млн.: 10

Электрический ресурс циклов, млн.: 1.4 при АС3, 0.15 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 1.2

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 72

Номинальный кратковременный допустимый ток Icw, кА: 30A – 10 мин, 61A – 1 мин, 105A – 10 с, 165A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 90 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

∅E:: 21

∅D:: 42

∅d:: 31

W: : 59

L: : 150

Единица измерения: шт.

Материал: Луженая медь

Сечение номинальное, мм²: 500

Размер винта: M20

Тип: Кольцевой

∅E:: 13

∅D:: 24

∅d:: 19

W: : 35

L: : 83

Единица измерения: шт.

Материал: Луженая медь

Сечение номинальное, мм²: 185

Размер винта: M12

Тип: Кольцевой

∅D:: 3

∅d:: 1.8

∅d₁:: 1.5

L: : 14.6

L₁:: 8

Количество в пачке: 100

Материал: Медь с покрытием; ПВХ

Цвет: Голубой

Единица измерения: 100шт.

∅E::

∅D::

∅d::

Материал: Луженая медь

Сечение номинальное, мм²: 95

Размер винта: М10

Тип: Кольцевой

∅E:: 13

∅D:: 14

∅d:: 10

W: : 23

L: : 56

Единица измерения: шт.

Материал: Луженая медь

Сечение номинальное, мм²: 50

Размер винта: M12

Тип: Кольцевой

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1…35

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 36 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 60

Номинальный ток для категории AC-3 (Ie, AC-3), А: 40

Номинальная мощность (Р) при 230В (AC-3), кВт: 11

Номинальная мощность (Р) при 400В (AC-3), кВт: 18.5

Номинальная мощность (Р) при 660В (AC-3), кВт: 30

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 3

Дополнительные контакты: 1 NO + 1 NC

Время срабатывания: 20…26 мс: замыкание, 8…12 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 18.5

Механический ресурс циклов, млн.: 5

Электрический ресурс циклов, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 5

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 320

Номинальный кратковременный допустимый ток Icw, кА: 72A – 10 мин, 165A – 1 мин, 320A – 10 с, 720A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 400 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

∅E:: 15

∅D:: 25

∅d:: 19

W: : 35

L: : 83

Единица измерения: шт.

Материал: Луженая медь

Сечение номинальное, мм²: 185

Размер винта: M14

Тип: Кольцевой

∅E::

∅D::

∅d::

Материал: Луженая медь

Сечение номинальное, мм²: 70

Размер винта: М12

Тип: Кольцевой

∅E::

∅D:: 17

∅d::

Материал: Луженая медь

Сечение номинальное, мм²: 95

Размер винта: М12

Тип: Кольцевой

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 4…25

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 1 000

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 36 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 125

Номинальный ток для категории AC-3 (Ie, AC-3), А: 95

Номинальная мощность (Р) при 230В (AC-3), кВт: 25

Номинальная мощность (Р) при 400В (AC-3), кВт: 45

Номинальная мощность (Р) при 660В (AC-3), кВт: 49

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 4

Дополнительные контакты: 1 NO + 1 NC

Время срабатывания: 20…26 мс: замыкание, 6…20 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 44

Механический ресурс циклов, млн.: 3

Электрический ресурс циклов, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 12

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8 000

Номинальная наибольшая отключающая способность Icn, А: 760

Номинальный кратковременный допустимый ток Icw, кА: 135A – 10 мин, 400A – 1 мин, 800A – 10 с, 1100A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 950 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 4…25

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 1 000

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 42 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 100

Номинальный ток для категории AC-3 (Ie, AC-3), А: 80

Номинальная мощность (Р) при 230В (AC-3), кВт: 22

Номинальная мощность (Р) при 400В (AC-3), кВт: 37

Номинальная мощность (Р) при 660В (AC-3), кВт: 45

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 4

Дополнительные контакты: 1 NO + 1 NC

Время срабатывания: 20…26 мс: замыкание, 6…20 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 37

Механический ресурс циклов, млн.: 3

Электрический ресурс циклов, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 12

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8 000

Номинальная наибольшая отключающая способность Icn, А: 640

Номинальный кратковременный допустимый ток Icw, кА: 135A – 10 мин, 320A – 1 мин, 640A – 10 с, 990A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 800 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

∅E:: 8.3

∅D:: 9

∅d:: 7.2

Материал: Луженая медь

Сечение номинальное, мм²: 25

Размер винта: М8

Тип: Кольцевой

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 4…25

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 1 000

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 400 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 100

Номинальный ток для категории AC-3 (Ie, AC-3), А: 80

Номинальная мощность (Р) при 230В (AC-3), кВт: 22

Номинальная мощность (Р) при 400В (AC-3), кВт: 37

Номинальная мощность (Р) при 660В (AC-3), кВт: 45

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 4

Дополнительные контакты: 1 NO + 1 NC

Время срабатывания: 20…26 мс: замыкание, 6…20 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 37

Механический ресурс циклов, млн.: 3

Электрический ресурс циклов, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 12

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8 000

Номинальная наибольшая отключающая способность Icn, А: 640

Номинальный кратковременный допустимый ток Icw, кА: 135A – 10 мин, 320A – 1 мин, 640A – 10 с, 990A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 800 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

∅E:: 17

∅D:: 24

∅d:: 19

W: : 35

L: : 83

Единица измерения: шт.

Материал: Луженая медь

Сечение номинальное, мм²: 185

Размер винта: M16

Тип: Кольцевой

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1.5…6

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 110 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 25

Номинальный ток для категории AC-3 (Ie, AC-3), А: 12

Номинальная мощность (Р) при 230В (AC-3), кВт: 3

Номинальная мощность (Р) при 400В (AC-3), кВт: 5.5

Номинальная мощность (Р) при 660В (AC-3), кВт: 7.5

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 1

Дополнительные контакты: 1 NC

Время срабатывания: 12…22 мс: замыкание, 4…19 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 5

Механический ресурс циклов, млн.: 10

Электрический ресурс циклов, млн.: 1.4 при АС3, 0.3 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 1.2

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 96

Номинальный кратковременный допустимый ток Icw, кА: 30A – 10 мин, 61A – 1 мин, 105A – 10 с, 210A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 120 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

∅E:: 10.5

∅D:: 24

∅d:: 19

W: : 35

L: : 83

Единица измерения: шт.

Материал: Луженая медь

Сечение номинальное, мм²: 185

Размер винта: M10

Тип: Кольцевой

∅E:: 13

∅D:: 21

∅d::

W: : 30.5

L: : 72

Единица измерения: шт.

Материал: Луженая медь

Сечение номинальное, мм²: 150

Размер винта: M12

Тип: Кольцевой

∅E:: 17

∅D:: 14

∅d:: 10

W: : 28

L: : 62

Единица измерения: шт.

Материал: Луженая медь

Сечение номинальное, мм²: 50

Размер винта: M16

Тип: Кольцевой

∅E:: 8.5

∅D:: 19.5

∅d:: 15

W: : 28

L: : 65

Единица измерения: шт.

Материал: Луженая медь

Сечение номинальное, мм²: 120

Размер винта: M8

Тип: Кольцевой

Кол-во в ящике: 45

Количество полюсов: 2

Номинальное напряжение Un, В: 690

Частота F, Гц: 50

Номинальный ток In, А: 63

Типоразмер (Габарит): RT 14х51

Степень защиты: IP20

Единица измерения: шт.

Эксплуатационная температура, °C: -15..+60

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1.5…6

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 36 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 20

Номинальный ток для категории AC-3 (Ie, AC-3), А: 9

Номинальная мощность (Р) при 230В (AC-3), кВт: 2.2

Номинальная мощность (Р) при 400В (AC-3), кВт: 4

Номинальная мощность (Р) при 660В (AC-3), кВт: 5.5

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 1

Дополнительные контакты: 1 NO

Время срабатывания: 12…22 мс: замыкание, 4…19 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 3.5

Механический ресурс циклов, млн.: 10

Электрический ресурс циклов, млн.: 1.4 при АС3, 0.15 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 1.2

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 72

Номинальный кратковременный допустимый ток Icw, кА: 30A – 10 мин, 61A – 1 мин, 105A – 10 с, 165A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 90 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

∅E:: 10.5

∅D:: 14

∅d:: 10

W: : 20

L: : 51

Единица измерения: шт.

Материал: Луженая медь

Сечение номинальное, мм²: 50

Размер винта: M10

Тип: Кольцевой

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1.5…6

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 36 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 25

Номинальный ток для категории AC-3 (Ie, AC-3), А: 12

Номинальная мощность (Р) при 230В (AC-3), кВт: 3

Номинальная мощность (Р) при 400В (AC-3), кВт: 5.5

Номинальная мощность (Р) при 660В (AC-3), кВт: 7.5

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 1

Дополнительные контакты: 1 NC

Время срабатывания: 12…22 мс: замыкание, 4…19 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 5

Механический ресурс циклов, млн.: 10

Электрический ресурс циклов, млн.: 1.4 при АС3, 0.3 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 1.2

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 96

Номинальный кратковременный допустимый ток Icw, кА: 30A – 10 мин, 61A – 1 мин, 105A – 10 с, 210A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 120 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1…35

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 42 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 80

Номинальный ток для категории AC-3 (Ie, AC-3), А: 65

Номинальная мощность (Р) при 230В (AC-3), кВт: 18.5

Номинальная мощность (Р) при 400В (AC-3), кВт: 30

Номинальная мощность (Р) при 660В (AC-3), кВт: 37

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 4

Дополнительные контакты: 1 NO + 1 NC

Время срабатывания: 20…26 мс: замыкание, 8…12 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 28

Механический ресурс циклов, млн.: 5

Электрический ресурс циклов, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 5

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 520

Номинальный кратковременный допустимый ток Icw, кА: 110A – 10 мин, 260A – 1 мин, 520A – 10 с, 900A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 650 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 4…25

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 1 000

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 110 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 100

Номинальный ток для категории AC-3 (Ie, AC-3), А: 80

Номинальная мощность (Р) при 230В (AC-3), кВт: 22

Номинальная мощность (Р) при 400В (AC-3), кВт: 37

Номинальная мощность (Р) при 660В (AC-3), кВт: 45

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 4

Дополнительные контакты: 1 NO + 1 NC

Время срабатывания: 20…26 мс: замыкание, 6…20 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 37

Механический ресурс циклов, млн.: 3

Электрический ресурс циклов, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 12

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8 000

Номинальная наибольшая отключающая способность Icn, А: 640

Номинальный кратковременный допустимый ток Icw, кА: 135A – 10 мин, 320A – 1 мин, 640A – 10 с, 990A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 800 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

∅E:: 13

∅D:: 10

∅d:: 7

W: : 19

L: : 48

Единица измерения: шт.

Материал: Луженая медь

Сечение номинальное, мм²: 25

Размер винта: M12

Тип: Кольцевой

∅E:: 21

∅D:: 24

∅d:: 19

W: : 39

L: : 91

Единица измерения: шт.

Материал: Луженая медь

Сечение номинальное, мм²: 185

Размер винта: M20

Тип: Кольцевой

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1…35

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 400 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 80

Номинальный ток для категории AC-3 (Ie, AC-3), А: 65

Номинальная мощность (Р) при 230В (AC-3), кВт: 18.5

Номинальная мощность (Р) при 400В (AC-3), кВт: 30

Номинальная мощность (Р) при 660В (AC-3), кВт: 37

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 4

Дополнительные контакты: 1 NO + 1 NC

Время срабатывания: 20…26 мс: замыкание, 8…12 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 28

Механический ресурс циклов, млн.: 5

Электрический ресурс циклов, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 5

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 520

Номинальный кратковременный допустимый ток Icw, кА: 110A – 10 мин, 260A – 1 мин, 520A – 10 с, 900A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 650 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

∅E:: 17

∅D:: 34

∅d:: 27

W: : 49.5

L: : 114

Единица измерения: шт.

Материал: Луженая медь

Сечение номинальное, мм²: 400

Размер винта: M16

Тип: Кольцевой

∅E:: 10.4

∅D:: 10.4

∅d:: 8.5

Материал: Луженая медь

Сечение номинальное, мм²: 35

Размер винта: М10

Тип: Кольцевой

∅E:: 21

∅D:: 14

∅d:: 10

W: : 30

L: : 67

Единица измерения: шт.

Материал: Луженая медь

Сечение номинальное, мм²: 50

Размер винта: M20

Тип: Кольцевой

∅E:: 8.3

∅D:: 12

∅d::

Материал: Луженая медь

Сечение номинальное, мм²: 50

Размер винта: М8

Тип: Кольцевой

∅E:: 17

∅D:: 21

∅d::

W: : 30.5

L: : 74

Единица измерения: шт.

Материал: Луженая медь

Сечение номинальное, мм²: 150

Размер винта: M16

Тип: Кольцевой

∅E:: 13

∅D:: 8.5

∅d:: 5.5

W: : 19

L: : 45

Единица измерения: шт.

Материал: Луженая медь

Сечение номинальное, мм²: 16

Размер винта: M12

Тип: Кольцевой

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1.5…6

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 400 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 20

Номинальный ток для категории AC-3 (Ie, AC-3), А: 9

Номинальная мощность (Р) при 230В (AC-3), кВт: 2.2

Номинальная мощность (Р) при 400В (AC-3), кВт: 4

Номинальная мощность (Р) при 660В (AC-3), кВт: 5.5

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 1

Дополнительные контакты: 1 NC

Время срабатывания: 12…22 мс: замыкание, 4…19 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 3.5

Механический ресурс циклов, млн.: 10

Электрический ресурс циклов, млн.: 1.4 при АС3, 0.15 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 1.2

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 72

Номинальный кратковременный допустимый ток Icw, кА: 30A – 10 мин, 61A – 1 мин, 105A – 10 с, 165A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 90 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

∅E:: 10.5

∅D:: 21

∅d::

W: : 30.5

L: : 72

Единица измерения: шт.

Материал: Луженая медь

Сечение номинальное, мм²: 150

Размер винта: M10

Тип: Кольцевой

∅E:: 10.4

∅D:: 12

∅d::

Материал: Луженая медь

Сечение номинальное, мм²: 50

Размер винта: М10

Тип: Кольцевой

∅E:: 13

∅D:: 7

∅d:: 4.5

W: : 19

L: : 42

Единица измерения: шт.

Материал: Луженая медь

Сечение номинальное, мм²: 10

Размер винта: M12

Тип: Кольцевой

∅E:: 13

∅D:: 16.5

∅d:: 12

W: : 23.5

L: : 59

Единица измерения: шт.

Материал: Луженая медь

Сечение номинальное, мм²: 70

Размер винта: M12

Тип: Кольцевой

∅D:: 4.4

∅d:: 3.2

∅d₁:: 2.8

L: : 17.5

L₁:: 10

Количество в пачке: 100

Материал: Медь с покрытием; ПВХ

Цвет: Черный

Единица измерения: 100шт.

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1…35

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 110 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 80

Номинальный ток для категории AC-3 (Ie, AC-3), А: 65

Номинальная мощность (Р) при 230В (AC-3), кВт: 18.5

Номинальная мощность (Р) при 400В (AC-3), кВт: 30

Номинальная мощность (Р) при 660В (AC-3), кВт: 37

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 4

Дополнительные контакты: 1 NO + 1 NC

Время срабатывания: 20…26 мс: замыкание, 8…12 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 28

Механический ресурс циклов, млн.: 5

Электрический ресурс циклов, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 5

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 520

Номинальный кратковременный допустимый ток Icw, кА: 110A – 10 мин, 260A – 1 мин, 520A – 10 с, 900A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 650 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 4…25

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 1 000

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 24 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 100

Номинальный ток для категории AC-3 (Ie, AC-3), А: 80

Номинальная мощность (Р) при 230В (AC-3), кВт: 22

Номинальная мощность (Р) при 400В (AC-3), кВт: 37

Номинальная мощность (Р) при 660В (AC-3), кВт: 45

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 4

Дополнительные контакты: 1 NO + 1 NC

Время срабатывания: 20…26 мс: замыкание, 6…20 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 37

Механический ресурс циклов, млн.: 3

Электрический ресурс циклов, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 12

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8 000

Номинальная наибольшая отключающая способность Icn, А: 640

Номинальный кратковременный допустимый ток Icw, кА: 135A – 10 мин, 320A – 1 мин, 640A – 10 с, 990A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 800 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

∅E:: 21

∅D:: 34

∅d:: 27

W: : 49.5

L: : 114

Единица измерения: шт.

Материал: Луженая медь

Сечение номинальное, мм²: 400

Размер винта: M20

Тип: Кольцевой

∅E:: 10.5

∅D:: 10

∅d:: 7

W: : 18

L: : 46

Единица измерения: шт.

Материал: Луженая медь

Сечение номинальное, мм²: 25

Размер винта: M10

Тип: Кольцевой

Кол-во положений: 3 (2 направления)

Категории применения: AC-21 B,АС-22 В

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50

Номинальный ток In, А: 250

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8

Механическая износостойкость, циклов: 25000

Номинальный кратковременный допустимый ток Icw, кА: 16

Номинальный условный ток короткого замыкания Icc, кА: 14

Степень защиты: IP00 IP32 со стороны привода при установке в НКП
