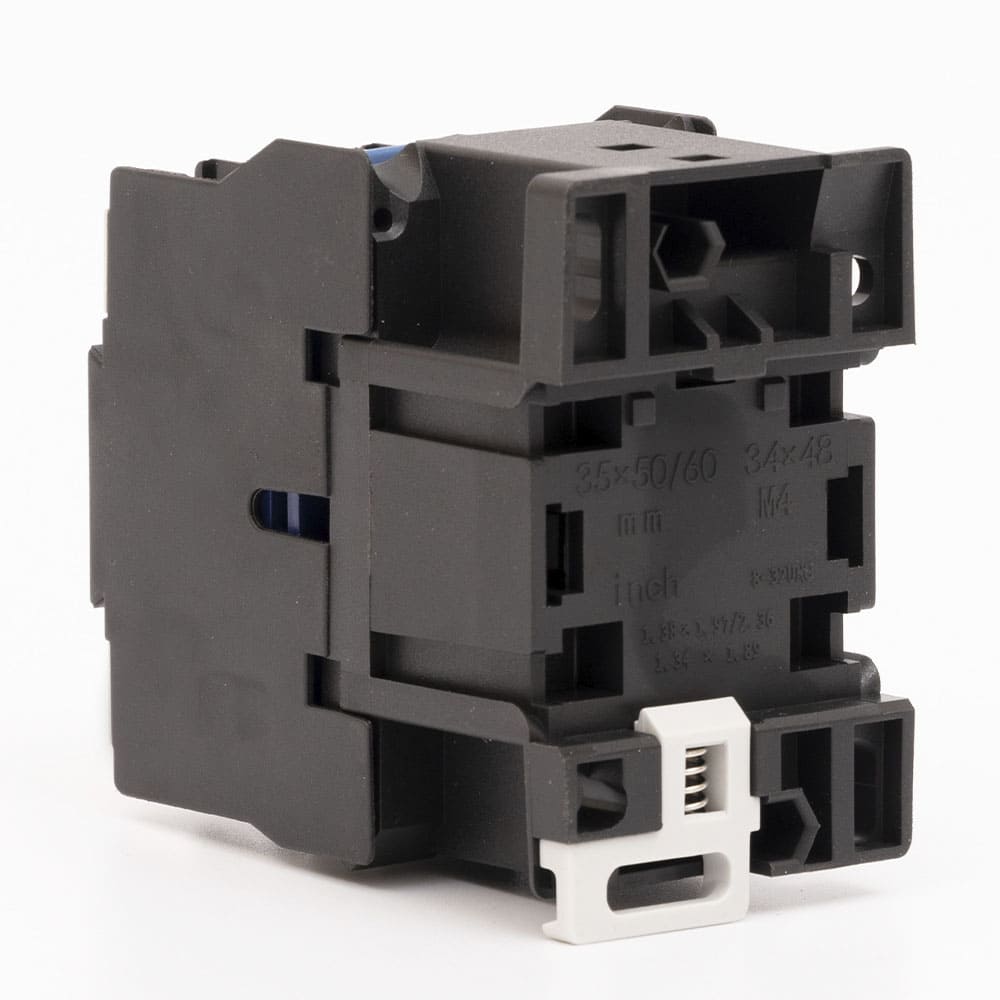

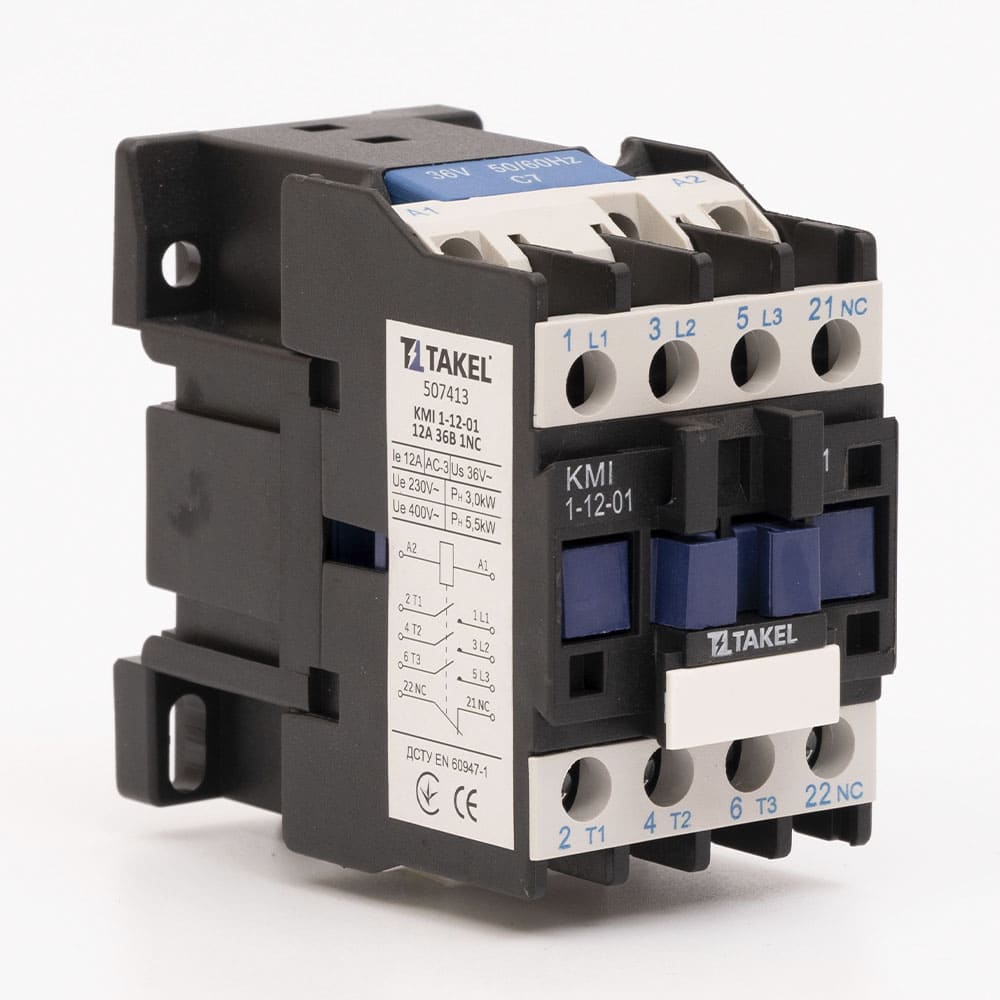

Контактор малогабаритный КМИ 1-12-01 12А 36В 1NC

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1.5…6

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 36 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 25

Номинальный ток для категории AC-3 (Ie, AC-3), А: 12

Номинальная мощность (Р) при 230В (AC-3), кВт: 3

Номинальная мощность (Р) при 400В (AC-3), кВт: 5.5

Номинальная мощность (Р) при 660В (AC-3), кВт: 7.5

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 1

Дополнительные контакты: 1 NC

Время срабатывания: 12…22 мс: замыкание, 4…19 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 5

Механический ресурс циклов, млн.: 10

Электрический ресурс циклов, млн.: 1.4 при АС3, 0.3 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 1.2

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 96

Номинальный кратковременный допустимый ток Icw, кА: 30A – 10 мин, 61A – 1 мин, 105A – 10 с, 210A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 120 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

∅D:: 21.8

∅d:: 18.7

Фиксация/Самовозврат: Самовозврат

Ø отверcтия в панели, мм: 19

Подсветка: красная

Кол-во и тип контактов: 1NO+1NC

Номинальный ток In, А: 5

Форма: плоская

Толщина панели, мм: 1-15

Способ соединения: под пайку/коннектор

Длина, мм: 360

Назначение: Обжим наконечников

Тип упаковки: Картонная коробка

Категории применения: АС-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 230 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 32

Номинальный ток для категории AC-3 (Ie, AC-3), А: 18

Номинальная мощность (Р) при 230В (AC-3), кВт: 4

Номинальная мощность (Р) при 400В (AC-3), кВт: 7.5

Номинальная мощность (Р) при 660В (AC-3), кВт: 10

Типоразмер (Габарит): 1

Тепловое реле, диапазон регулировки, А: 12-18

Степень защиты: IP-54

Номинальный ток для категории AC-4 (Ie, AC-4), А: 7.7

∅E:: 5.2

∅D:: 5.5

∅d:: 11.5±0.3

T (толщина стенки после усадки), мм: 0.60±0.08

Кол-во в упаковке (1 цвет): 50

Кол-во в упаковке (mix.): 100

Материал: Полиолефин

Цвет: коричневый

Коэффициент усадки: 2:1

Единица измерения: м

Тип упаковки: Картонная коробка

Категории применения: АС-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 400 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 80

Номинальный ток для категории AC-3 (Ie, AC-3), А: 50

Номинальная мощность (Р) при 230В (AC-3), кВт: 15

Номинальная мощность (Р) при 400В (AC-3), кВт: 22

Номинальная мощность (Р) при 660В (AC-3), кВт: 33

Типоразмер (Габарит): 3

Тепловое реле, диапазон регулировки, А: 37-50

Степень защиты: IP-54

Номинальный ток для категории AC-4 (Ie, AC-4), А: 24

Назначение: -

∅E:: 10.5

∅D:: 14

∅d:: 10

Материал: Луженая медь

Сечение номинальное, мм²: 50

Размер винта: M10

Тип: Кольцевой

W₂:: 4.5

Кол-во положений: 2

Фиксация/Самовозврат: -

Подсветка: нет

Номинальный ток In, А: 15

Кол-во клавиш: 1

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1.5…6

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 36 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 20

Номинальный ток для категории AC-3 (Ie, AC-3), А: 9

Номинальная мощность (Р) при 230В (AC-3), кВт: 2.2

Номинальная мощность (Р) при 400В (AC-3), кВт: 4

Номинальная мощность (Р) при 660В (AC-3), кВт: 5.5

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 1

Дополнительные контакты: 1 NO

Время срабатывания: 12…22 мс: замыкание, 4…19 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 3.5

Механический ресурс циклов, млн.: 10

Электрический ресурс циклов, млн.: 1.4 при АС3, 0.15 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 1.2

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 72

Номинальный кратковременный допустимый ток Icw, кА: 30A – 10 мин, 61A – 1 мин, 105A – 10 с, 165A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 90 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение
