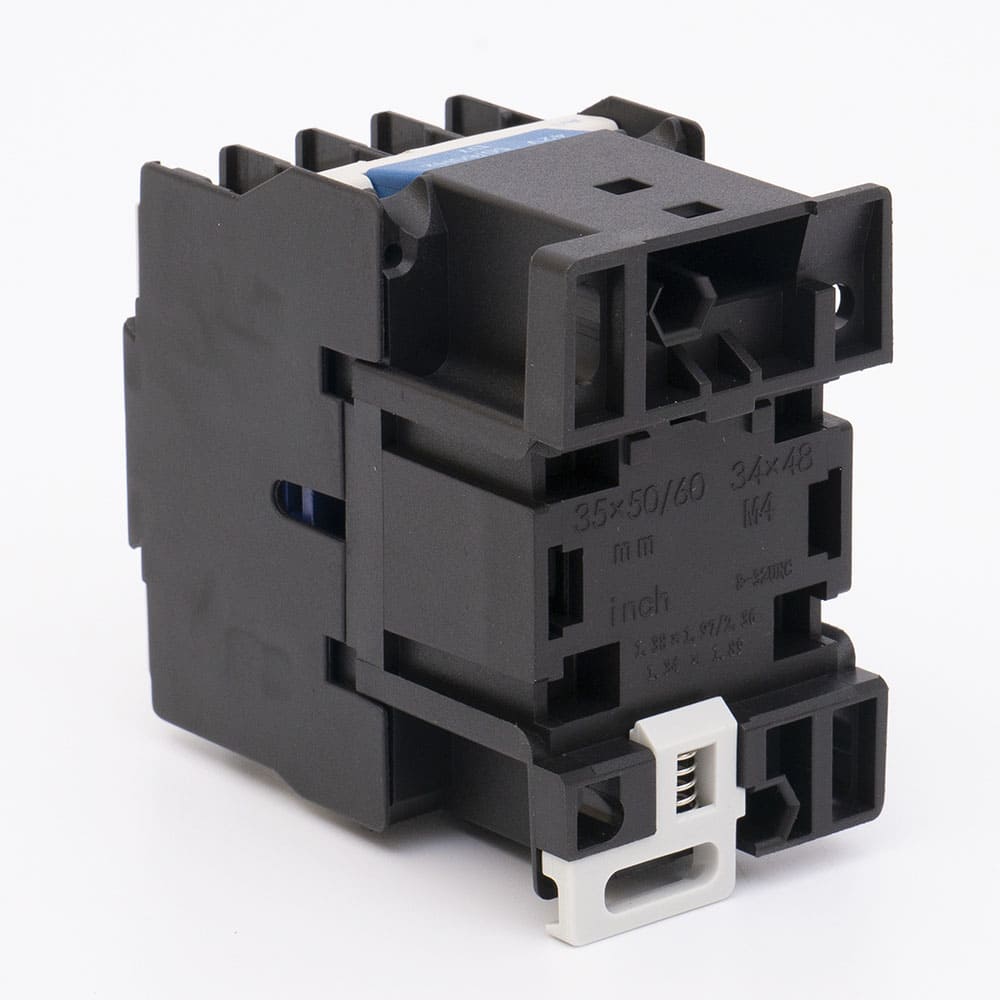

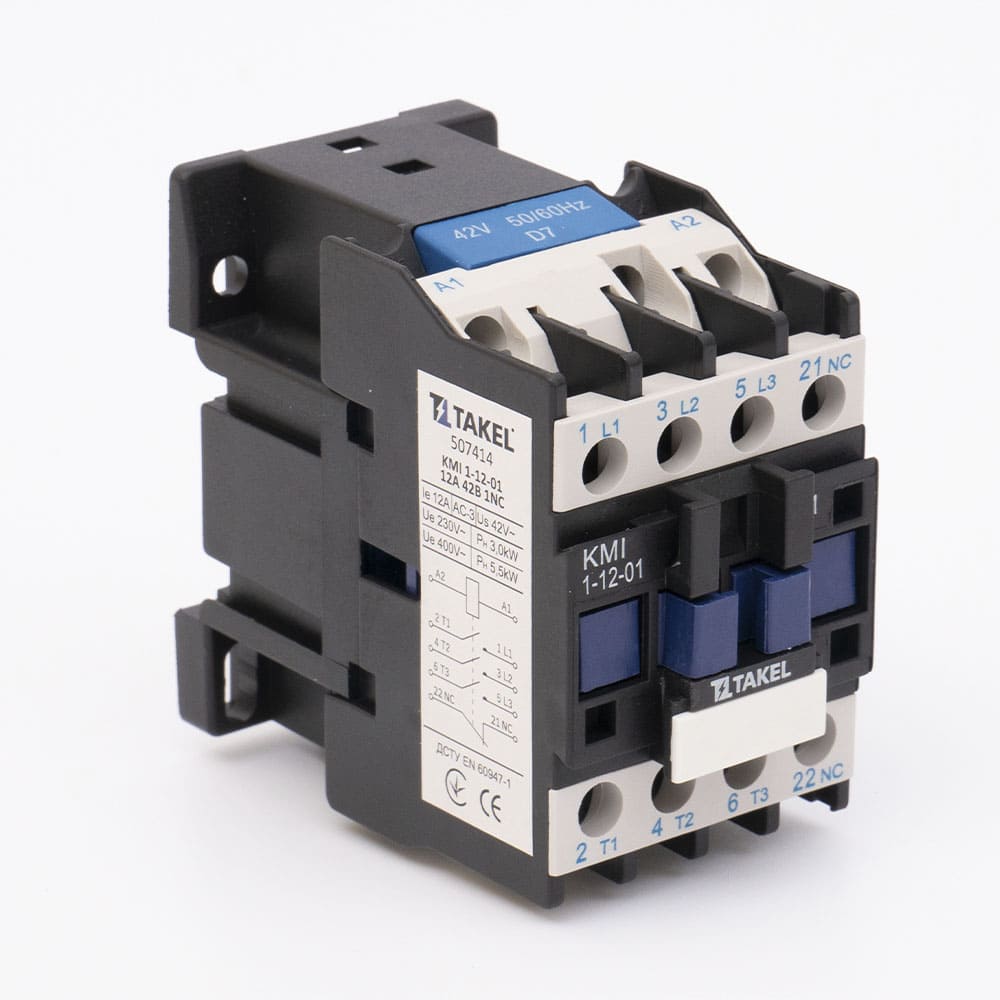

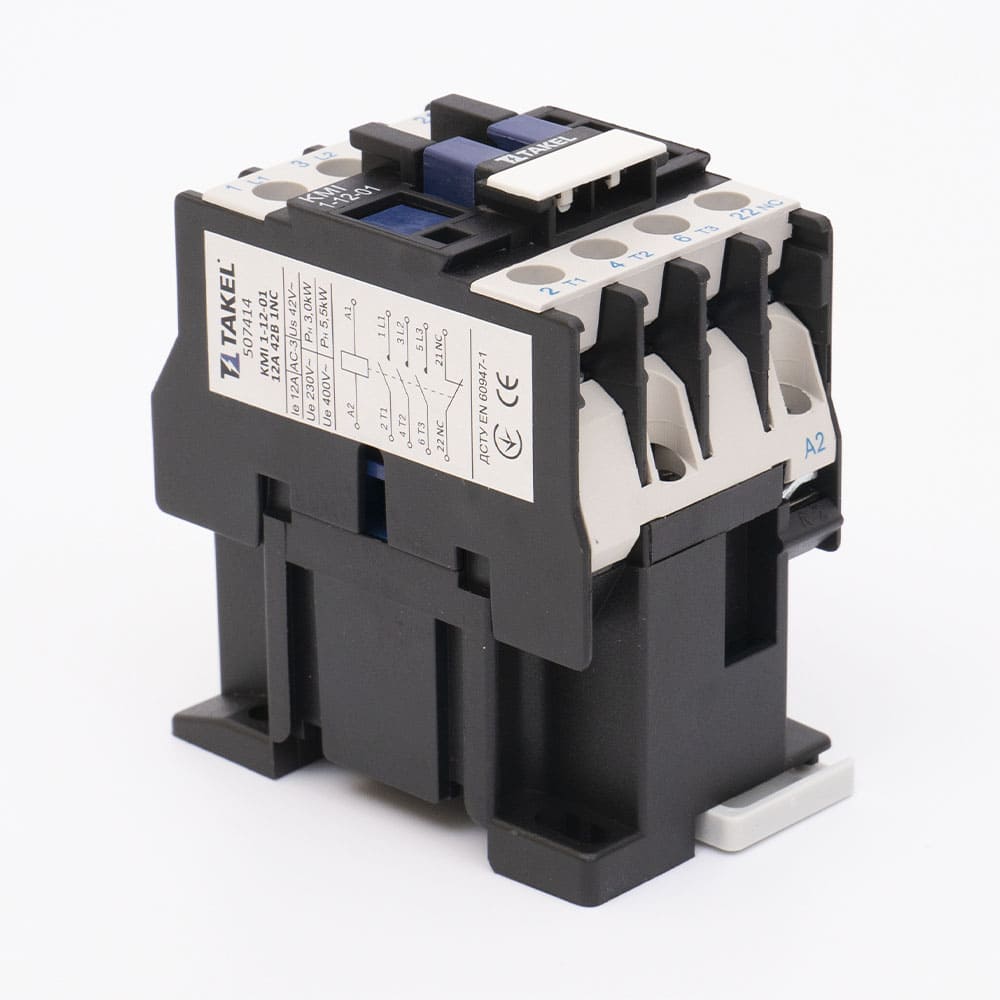

Контактор малогабаритный КМИ 1-12-01 12А 42В 1NC

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1.5…6

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 42 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 25

Номинальный ток для категории AC-3 (Ie, AC-3), А: 12

Номинальная мощность (Р) при 230В (AC-3), кВт: 3

Номинальная мощность (Р) при 400В (AC-3), кВт: 5.5

Номинальная мощность (Р) при 660В (AC-3), кВт: 7.5

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 1

Дополнительные контакты: 1 NC

Время срабатывания: 12…22 мс: замыкание, 4…19 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 5

Механический ресурс циклов, млн.: 10

Электрический ресурс циклов, млн.: 1.4 при АС3, 0.3 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 1.2

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 96

Номинальный кратковременный допустимый ток Icw, кА: 30A – 10 мин, 61A – 1 мин, 105A – 10 с, 210A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 120 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение
