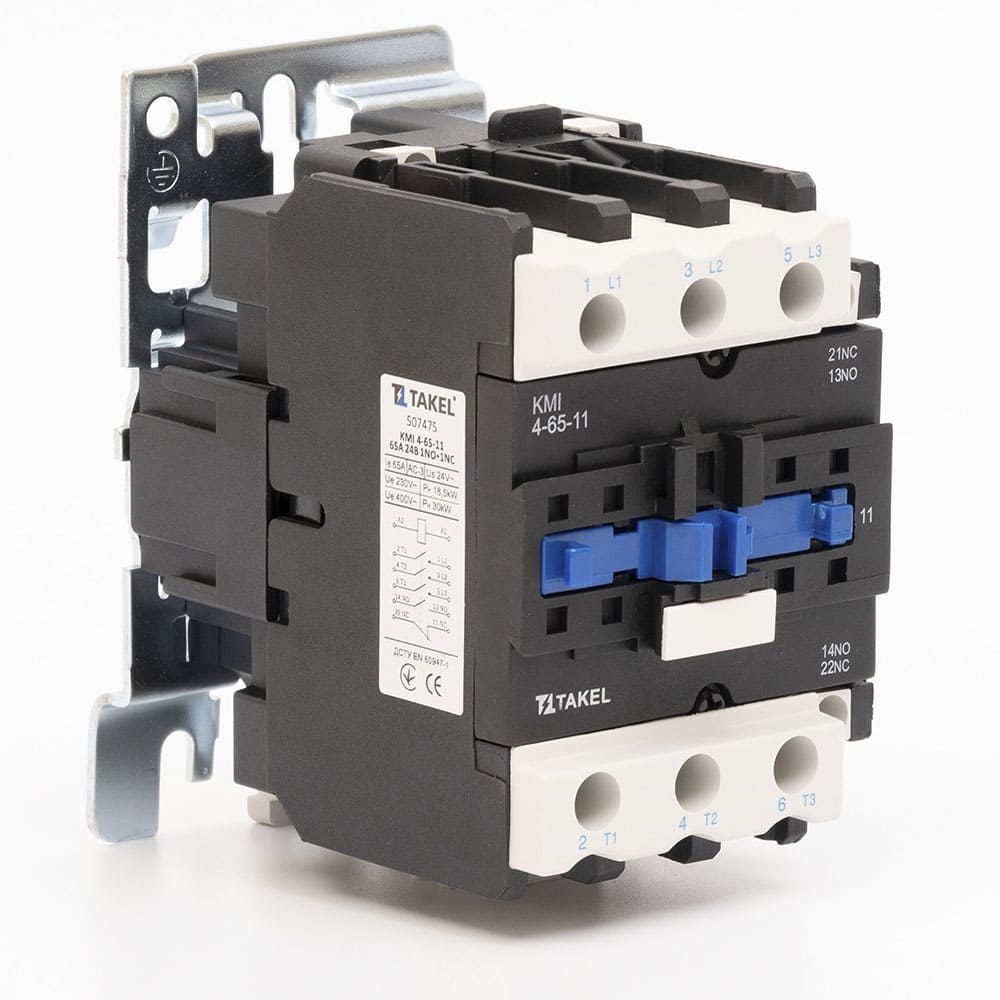

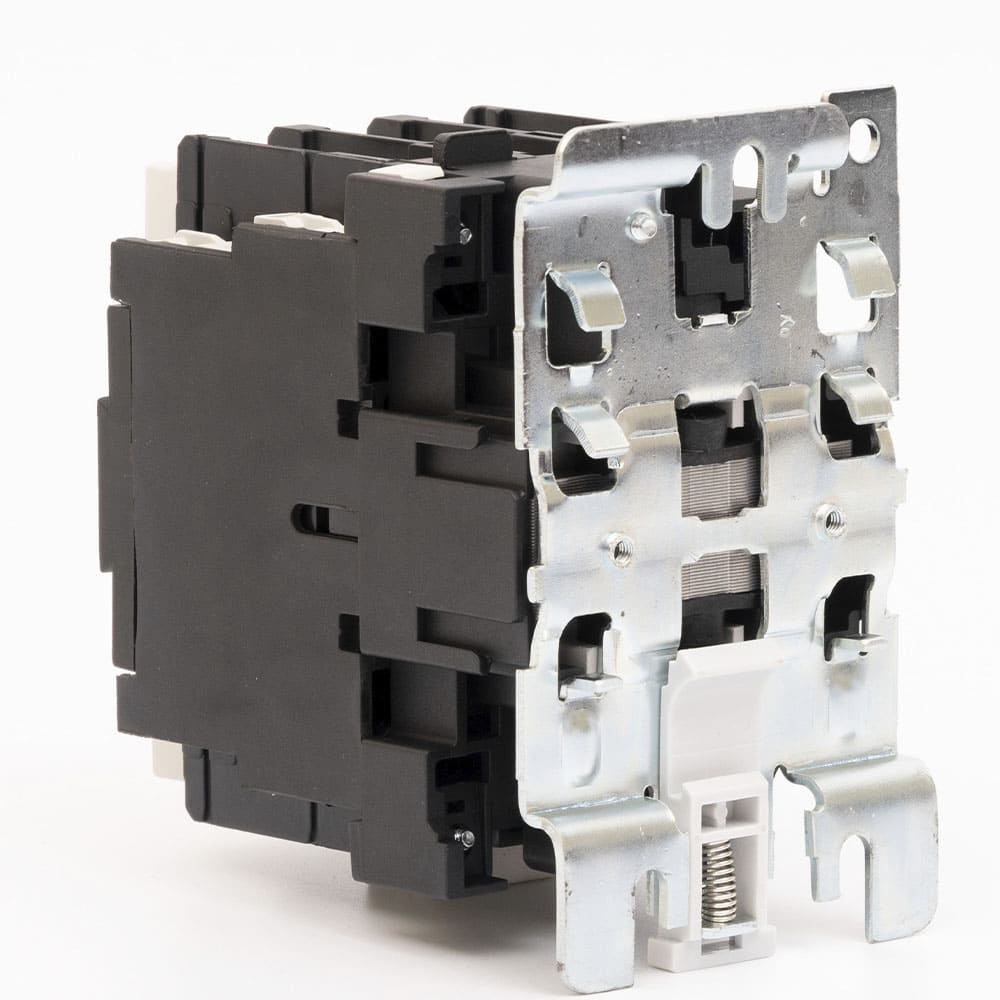

Контактор малогабаритный КМИ 4-65-11 65А 24В 1NO+1NC

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1…35

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 24 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 80

Номинальный ток для категории AC-3 (Ie, AC-3), А: 65

Номинальная мощность (Р) при 230В (AC-3), кВт: 18.5

Номинальная мощность (Р) при 400В (AC-3), кВт: 30

Номинальная мощность (Р) при 660В (AC-3), кВт: 37

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 4

Дополнительные контакты: 1 NO + 1 NC

Время срабатывания: 20…26 мс: замыкание, 8…12 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 28

Механический ресурс циклов, млн.: 5

Электрический ресурс циклов, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 5

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 520

Номинальный кратковременный допустимый ток Icw, кА: 110A – 10 мин, 260A – 1 мин, 520A – 10 с, 900A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 650 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

Тип упаковки: Картонная коробка

Категории применения: АС-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 230 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 110

Номинальный ток для категории AC-3 (Ie, AC-3), А: 95

Номинальная мощность (Р) при 230В (AC-3), кВт: 25

Номинальная мощность (Р) при 400В (AC-3), кВт: 45

Номинальная мощность (Р) при 660В (AC-3), кВт: 55

Типоразмер (Габарит): 3

Тепловое реле, диапазон регулировки, А: 80-95

Степень защиты: IP-54

Номинальный ток для категории AC-4 (Ie, AC-4), А: 44

Категории применения: gPV

Номинальный ток In, А: 160

Типоразмер (Габарит): 00

Тип: DC

Степень защиты: IP00

Рабочие положенние: Ветрикальное/Горизонтальное

Соответствие стандартам: ДСТУ EN 60269-1

Эксплуатационная температура, °C: -15..+60

Номинальная предельная отключающая способность Icu, кА: 50

Сигнализатор срабатывания: Есть (выдвижной штырь)

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 4…25

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 1 000

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 36 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 100

Номинальный ток для категории AC-3 (Ie, AC-3), А: 80

Номинальная мощность (Р) при 230В (AC-3), кВт: 22

Номинальная мощность (Р) при 400В (AC-3), кВт: 37

Номинальная мощность (Р) при 660В (AC-3), кВт: 45

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 4

Дополнительные контакты: 1 NO + 1 NC

Время срабатывания: 20…26 мс: замыкание, 6…20 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 37

Механический ресурс циклов, млн.: 3

Электрический ресурс циклов, млн.: 0.9 при АС3, 0.35 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 12

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8 000

Номинальная наибольшая отключающая способность Icn, А: 640

Номинальный кратковременный допустимый ток Icw, кА: 135A – 10 мин, 320A – 1 мин, 640A – 10 с, 990A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 800 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение

Тип упаковки: Картонная коробка

Сечение жесткого провода, мм²: 1.5…6

Категории применения: AC-1, AC-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50/60

Номинальное напряжение цепи управления Uc (AC), В: 230 ~

Тепловой ток для категории АС-1 (Ith, АС-1), А: 20

Номинальный ток для категории AC-3 (Ie, AC-3), А: 12

Номинальная мощность (Р) при 230В (AC-3), кВт: 3

Номинальная мощность (Р) при 400В (AC-3), кВт: 5.5

Номинальная мощность (Р) при 660В (AC-3), кВт: 7.5

Кол-во и тип контактов: 3 NO

Типоразмер (Габарит): 1

Дополнительные контакты: 1 NO

Время срабатывания: 12…22 мс: замыкание, 4…19 мс: размыкание

Номинальный ток для категории AC-4 (Ie, AC-4), А: 5

Механический ресурс циклов, млн.: 10

Электрический ресурс циклов, млн.: 1.4 при АС3, 0.3 при АС1

Ith, АС-1 дополнительных контактов, А: 10

Ue (АС) дополнительных контактов, В: 400

Момент затяжки винтов, Нм: 1.2

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6 000

Номинальная наибольшая отключающая способность Icn, А: 96

Номинальный кратковременный допустимый ток Icw, кА: 30A – 10 мин, 61A – 1 мин, 105A – 10 с, 210A – 1 с

Номинальная наибольшая включающая способность Icm, кА: 120 при 400 В

Рабочая температура, °С: -20…70

Пределы напряжения цепи управления: 0.8...1.1 Us: рабочий, 0.3...0.6 Us: отключение
