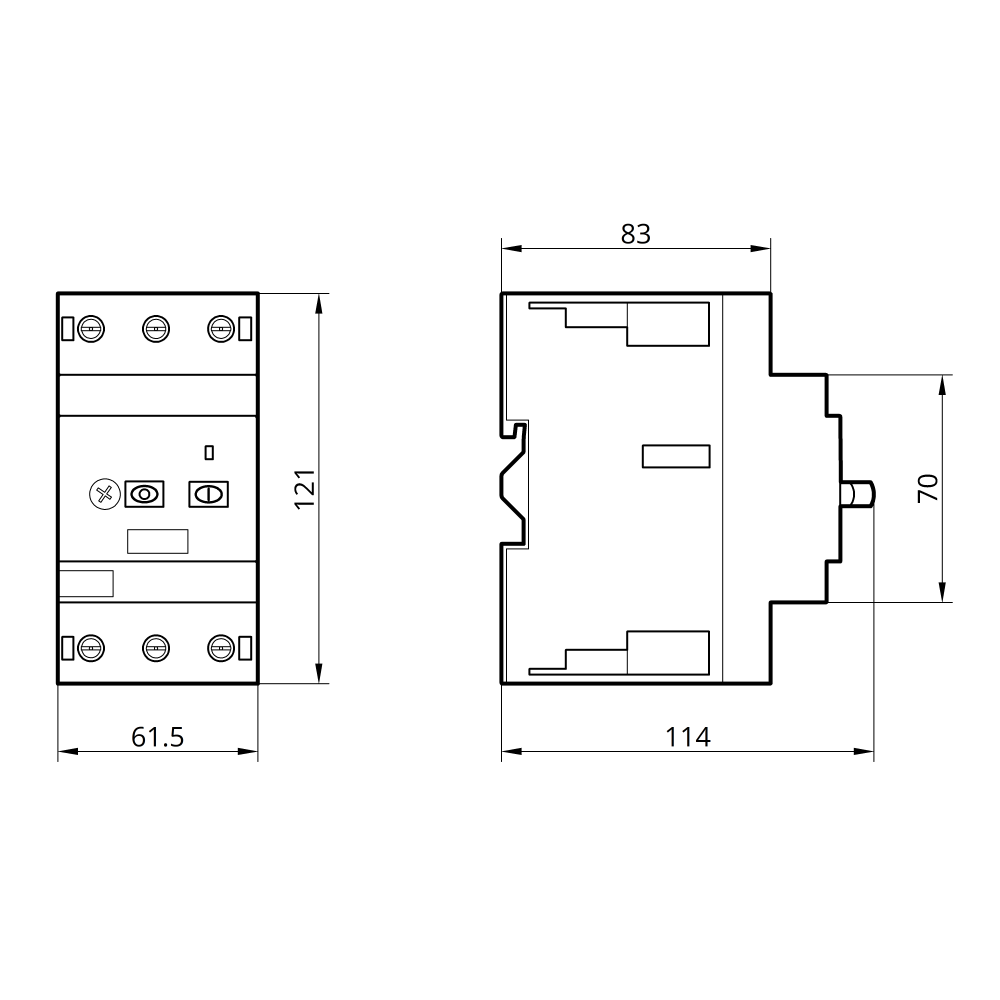

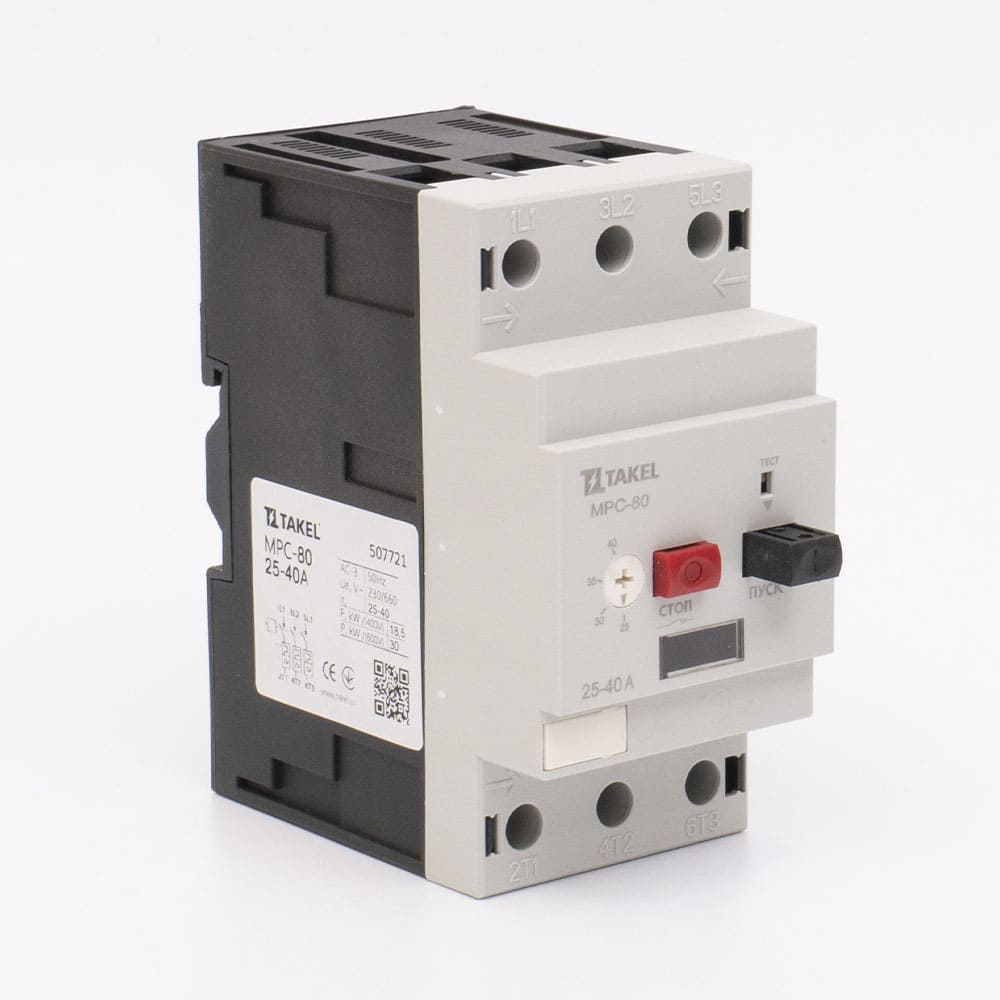

Выключатель защиты двигателя MPC-80 25-40А TAKEL

Категории применения: АС-3

Номинальное напряжение изоляции Ui, В: 690

Частота F, Гц: 50

Номинальная мощность (Р) при 400В (AC-3), кВт: 18.5

Номинальная мощность (Р) при 660В (AC-3), кВт: 30

Номинальное импульсное выдерживаемое напряжение Uimp, В: 6000

Механическая износостойкость, циклов: 10000

Диапазон уставки тока расцепления, In A (крат): 12
