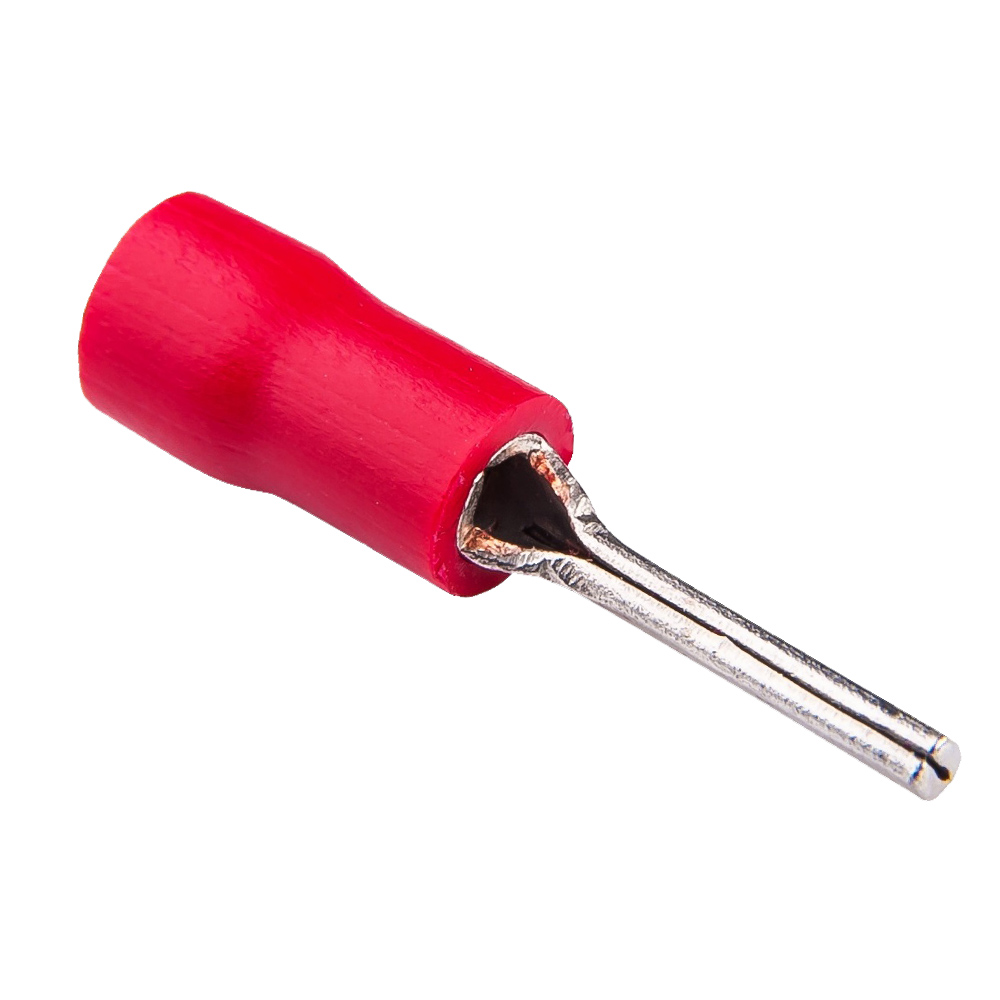

Тип наконечника: штыревой (штифтовый) круглый с изоляцией.
Назначение: для оконцевания многопроволочных медных проводников и их подсоединения к контактным группам электротехнических устройств с отверстиями малых диаметров.
НЕ рекомендуется применять штыревые круглые наконечники в контактных группах устройств, в которых фиксация наконечника осуществляется за счет его придавливания торцевой поверхностью винта, а не прижимной пластиной.
Сертификация в Украине: добровольная сертификация (не подлежит обязательному декларированию) согласно требований ДСТУ EN 60947-1.
Метод монтажа: опрессовка (обжимается только хвостовой фланец наконечника).
Температура эксплуатации: от -40 до +80 С°.
Напряжение номинальное: 400В.
- Штифтовые наконечники PTV могут называть наконечник-игла, так как они имеют контактную часть, отдаленно напоминающую тонкий штырь круглый в сечении.
- Штыревые круглые наконечники являются отличным решением там, где вводные отверстия контактных групп устройств меньше в диаметре, чем подключаемый кабель.
- Каждый штыревой круглый наконечник рассчитан на диапазон сечений проводов (см. в таблице), что позволяет использовать меньше номиналов наконечников для оконцевания проводников всех сечений от 0,5 до 6 мм².
- Изолированный наконечник PTV имеет цвет изоляции согласно международной системы цветовой маркировки диапазонов номинальных сечений проводников. Каждый диапазон обозначается своим цветом (см. в таблице).
- Металлическая часть наконечника имеет покрытие (снаружи и внутри) для защиты от процессов окисления наконечника и жил провода после опрессовки.
- Пластиковые фланцы наконечников изготовлены из достаточно прочного и пластичного материала. Опрессовка производится поверх пластикового фланца, который при этом деформируется, но сохраняет свою целостность и прочно держится на наконечнике.
- Металлическая часть, изготовленная из латуни, обеспечивает наконечнику большую устойчивость к изгибанию.
