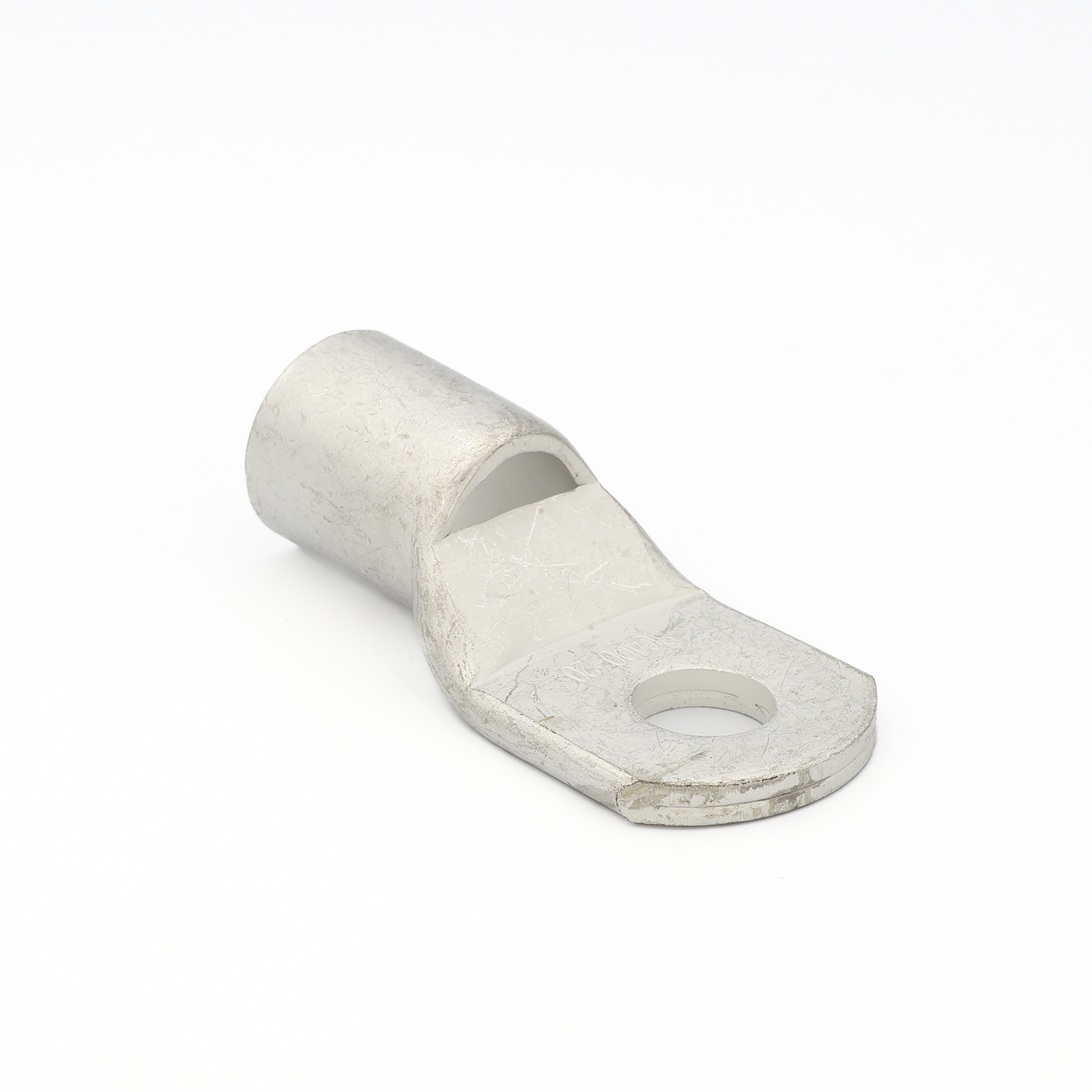

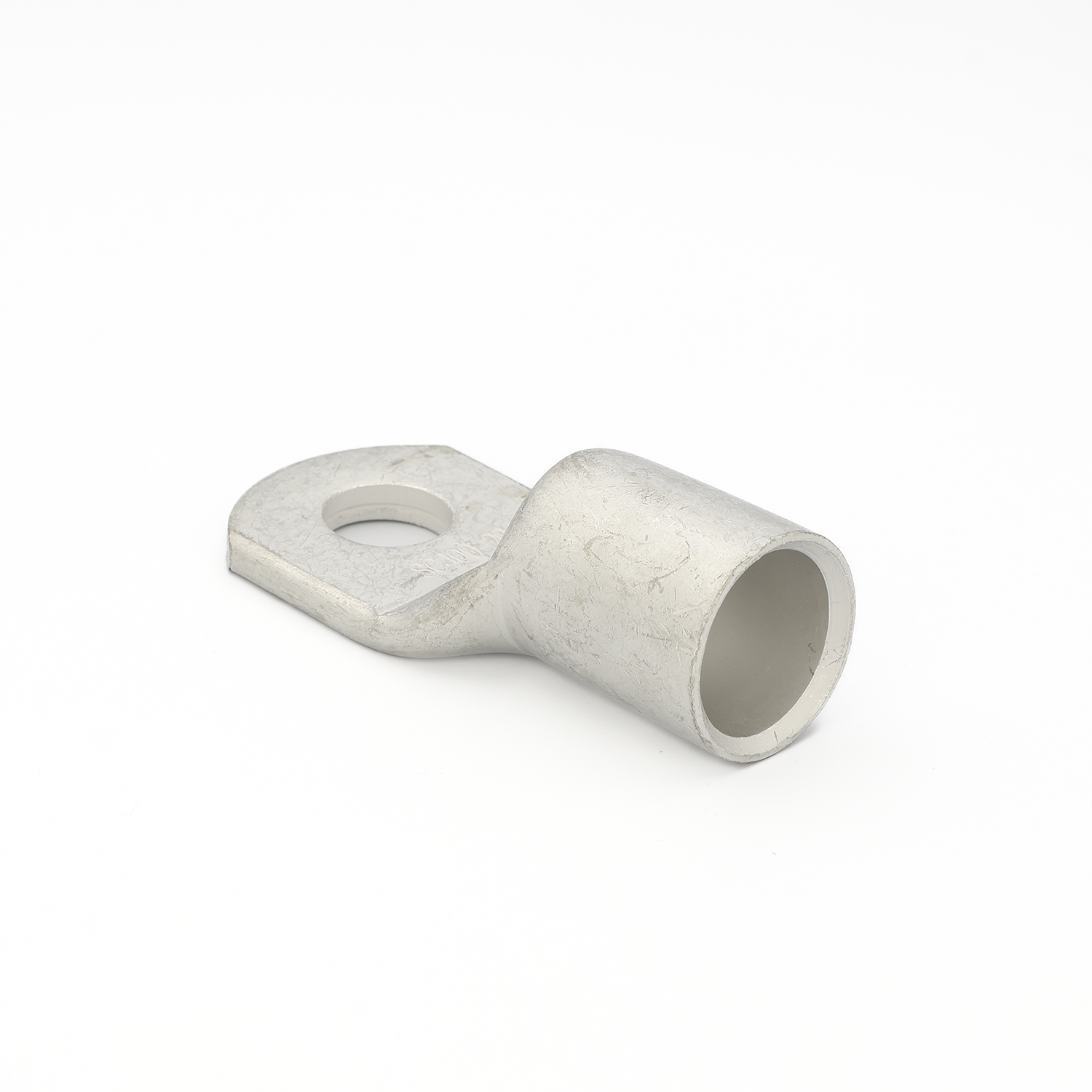

Наконечник силовой медный луженый SC 400-20

∅E:: 21

∅D:: 35.8

∅d:: 28.5

Материал: Луженая медь

Сечение номинальное, мм²: 400

Размер винта: М20

Тип: Кольцевой

Длина, мм: 55

Вес ящика брутто, кг: 23

Объём ящика, м³: 0.055176

Изоляция: Полная

Особенности конструкции: для соединения с щупом
