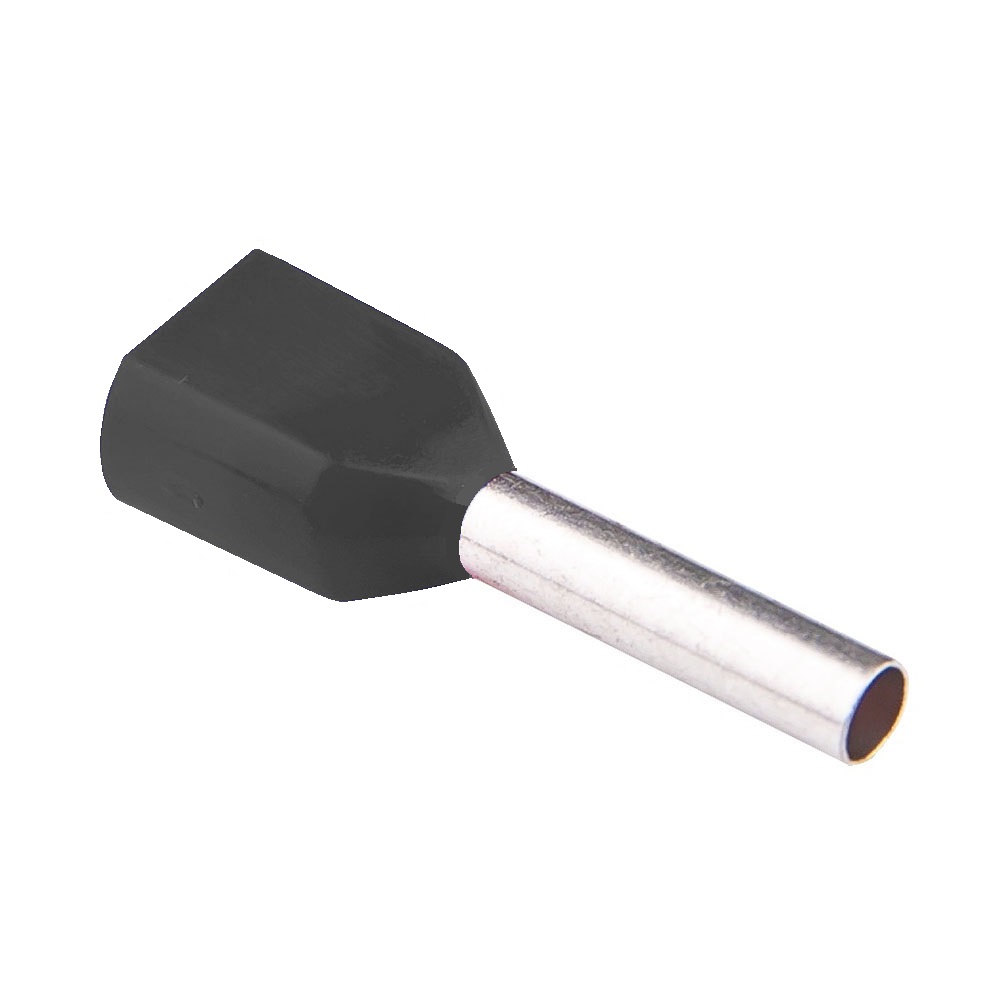

Тип наконечника: трубчатый с изоляцией для двух проводов.
Назначение: для оконцевания многопроволочных медных проводников с фиксацией одновременно двух проводов в одном наконечнике.
Сертификация в Украине: добровольная сертификация согласно требований ДСТУ EN 60947-1.
Метод монтажа: опрессовка (обжимается только металлическая часть наконечника).
Температура эксплуатации: от -40 до +85 С°.
Напряжение номинальное: 400В.
- Данный тип отличается от обычных втулочных наконечников диаметром гильзы, рассчитанным на суммарное сечение двух проводов, а также размером и формой изоляции.
- Гильза наконечника, изготовленная из меди чистотой 99,9%, обладает высокой пластичностью, и при обжиме спрессовывается с жилами провода в монолитный штырь, вытесняя изнутри максимум воздуха.
- Мягкая медь позволяет матрицам инструмента производить опрессовку и формировать рельеф на опрессованном участке с небольшими энерго затратами, что также продлевает срок службы инструмента.
- Высокая электропроводимость меди и покрытия на основе олова.
- Лужение наконечника снаружи и внутри защищает от процессов окисления как наконечник так и жилы провода после опрессовки.
- Материал изоляции (нейлон) обладает высокой пластичностью, что уменьшает вероятность повреждения хвостового фланца во время опрессовки и монтажа.
- Пластиковый фланец имеет в сечении прямоугольную форму с размерами, рассчитанными чтобы вместить два провода соответствующего сечения вместе с изоляцией.
- Двойные наконечники для проводов тм Reliance имеют цвет изоляции согласно немецкой цветовой маркировке (см. в таблице).
- В месте стыковки с изолирующей манжетой втулка развальцована, что облегчает процесс ввода в нее многопроволочных медных жил.
- Ввод провода в наконечник также упрощается конусной конструкцией изолирующей манжеты.
