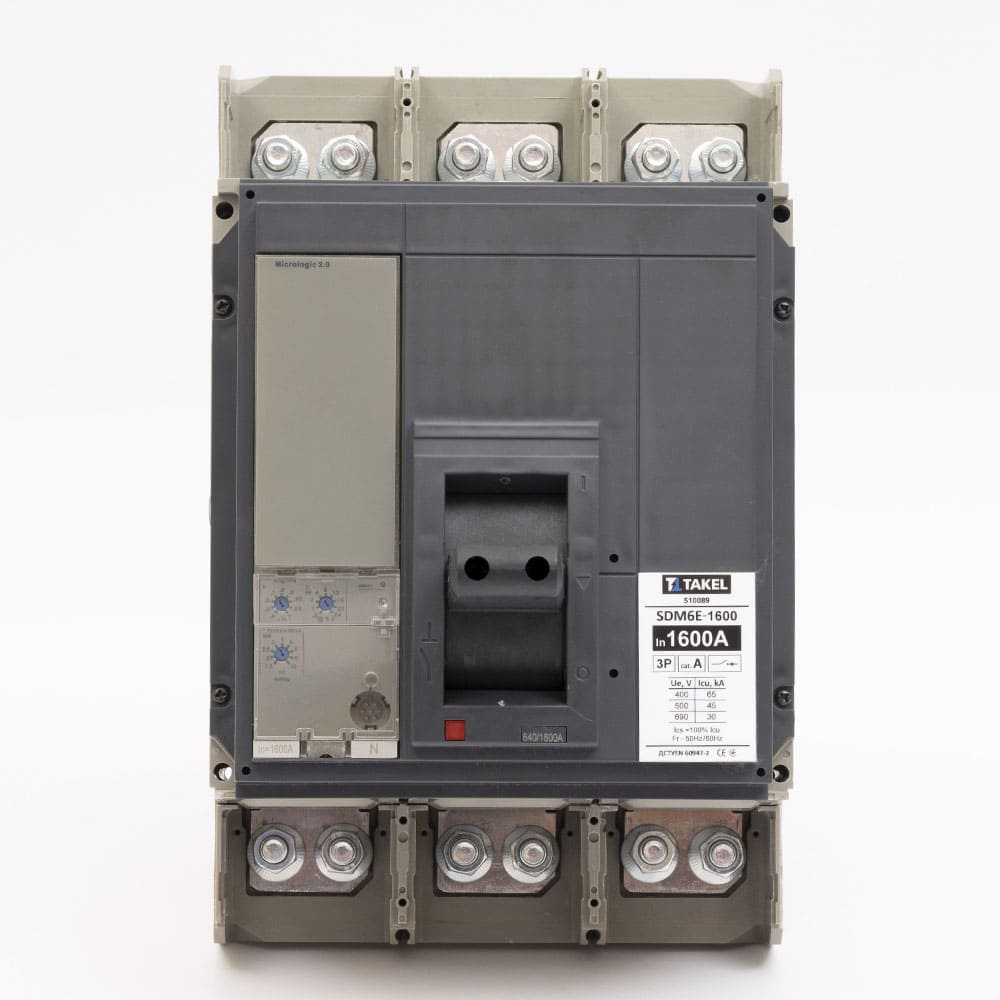

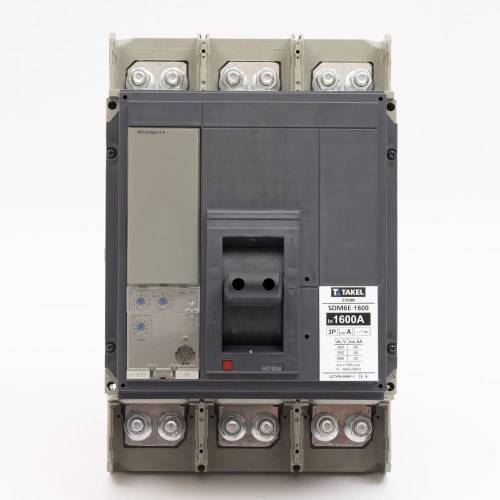

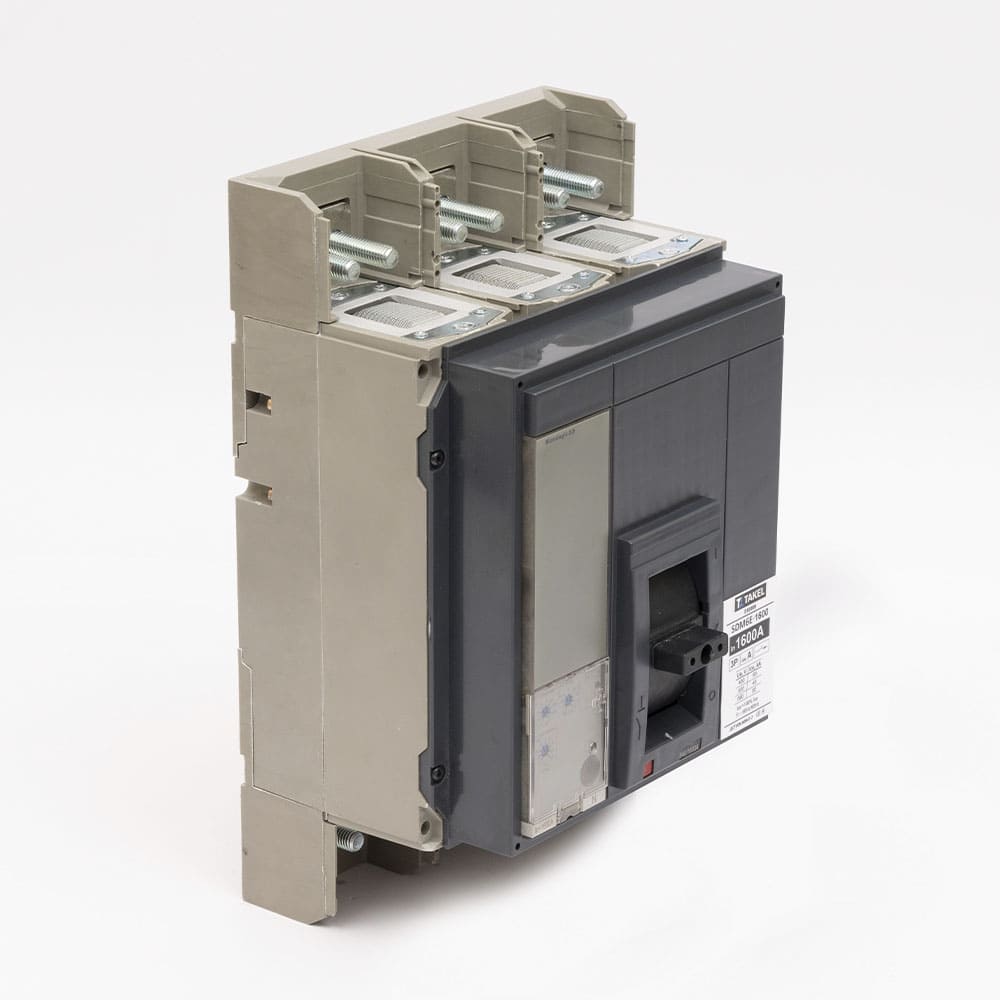

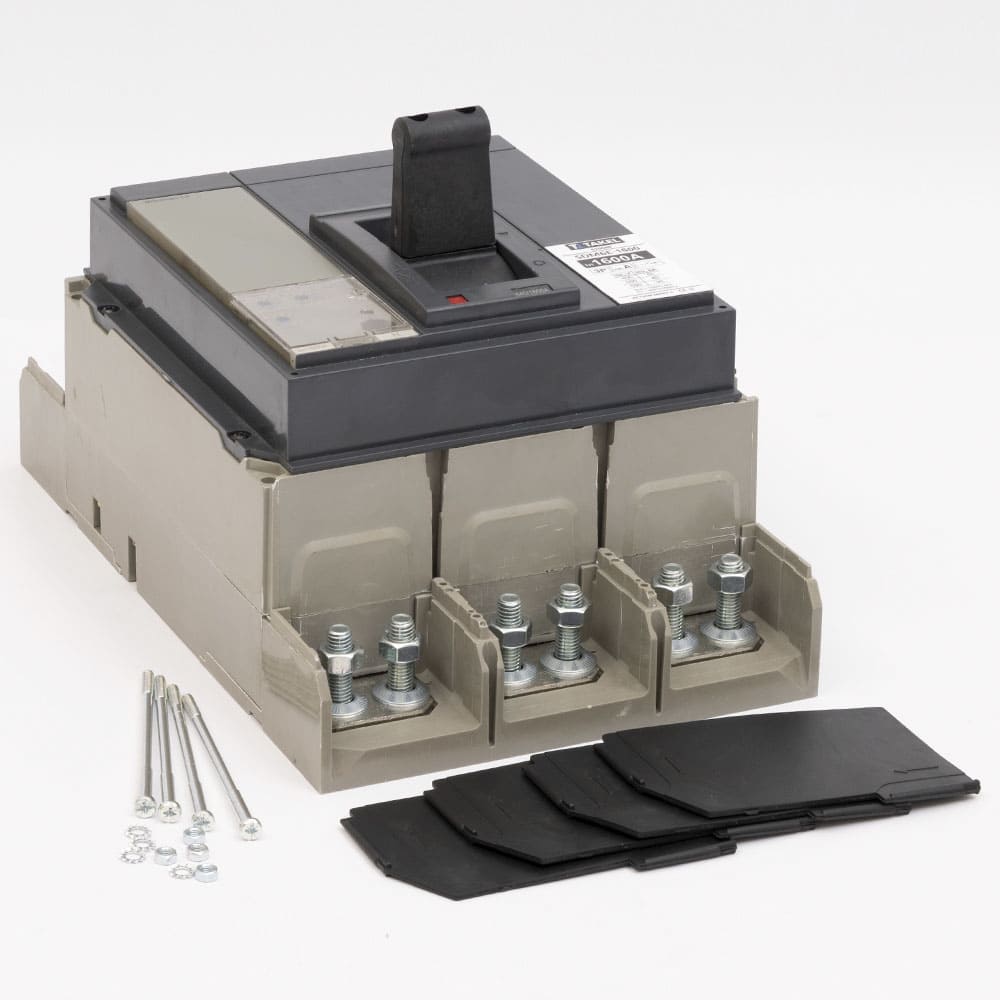

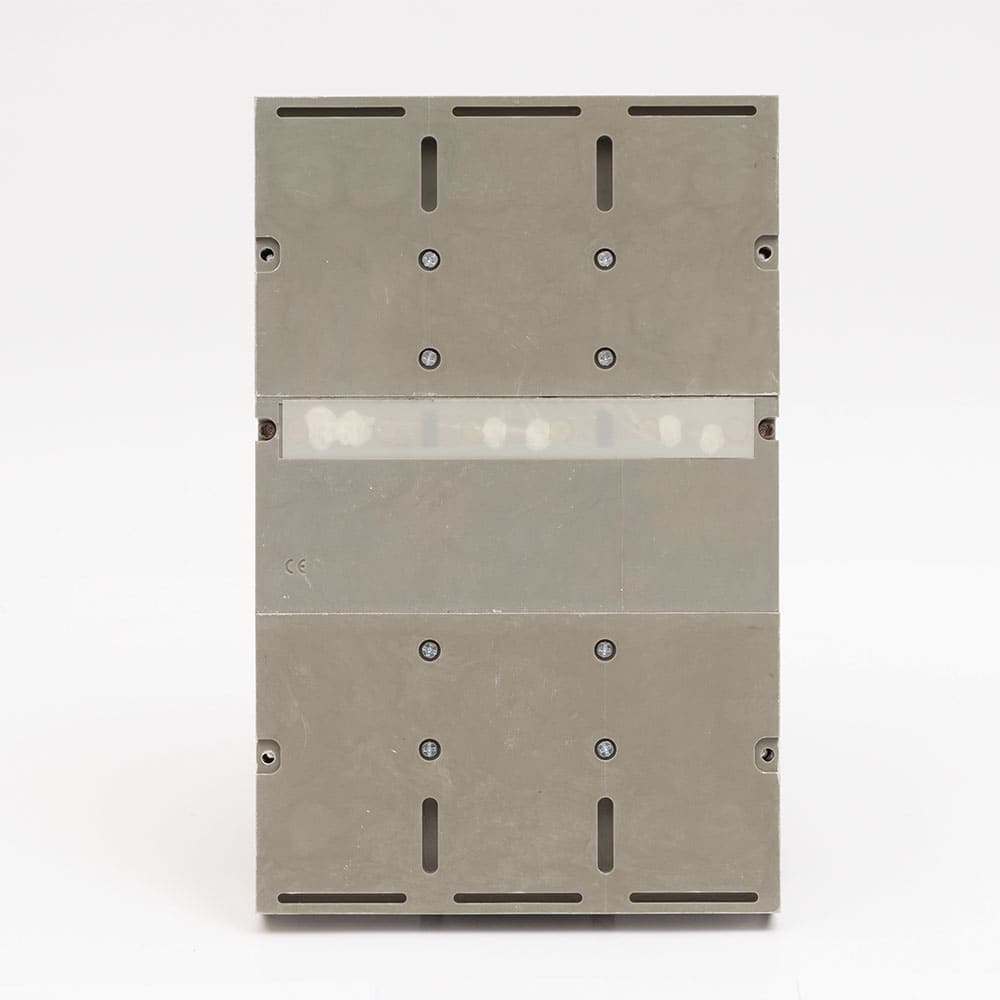

Выключатель автоматический силовой SDM6E-1600 3Р 1600А 65кА с электр. розцеп. TAKEL

Номинальное напряжение изоляции Ui, В: 1000

Частота F, Гц: 50/60

Номинальный ток In, А: 1600

Типоразмер (Габарит): 1600

Рабочая наибольшая отключающая способность Ics, кА: 65 кА Icu при 400 В, 45 кА Icu при 500 В, 30 кА Ics при 690 В

Тип расцепителя : Электронный

Диапазон регулирования уставки теплового срабатывания Іг: 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 0.95, 0.98, 1

Уставка электромагнитного срабатывания Іsd, ×Ir: 1.5, 2, 3, 4, 5, 6, 7, 8, 10

Степень защиты: IP30: корпус, IP00: клеммы

Номинальное импульсное выдерживаемое напряжение Uimp, В: 8000

Механическая износостойкость, циклов: 10000

Номинальная предельная отключающая способность Icu, кА: 65 кА Icu при 400 В, 45 кА Icu при 500 В, 30 кА Icu при 690 В

Электрическая износостойкость, циклов: 1500

Номинальная наибольшая включающая способность Icm, кА: 2.1× Icu

Рабочая температура, °С: -40…+70

Категория селективности: А

Размер резьбы крепежа для подключения внешних проводов: М10

Сечения проводника для подключения к выводам, мм²: шина 2 шт. 50×5

Рассеивания мощности, Вт: 165
