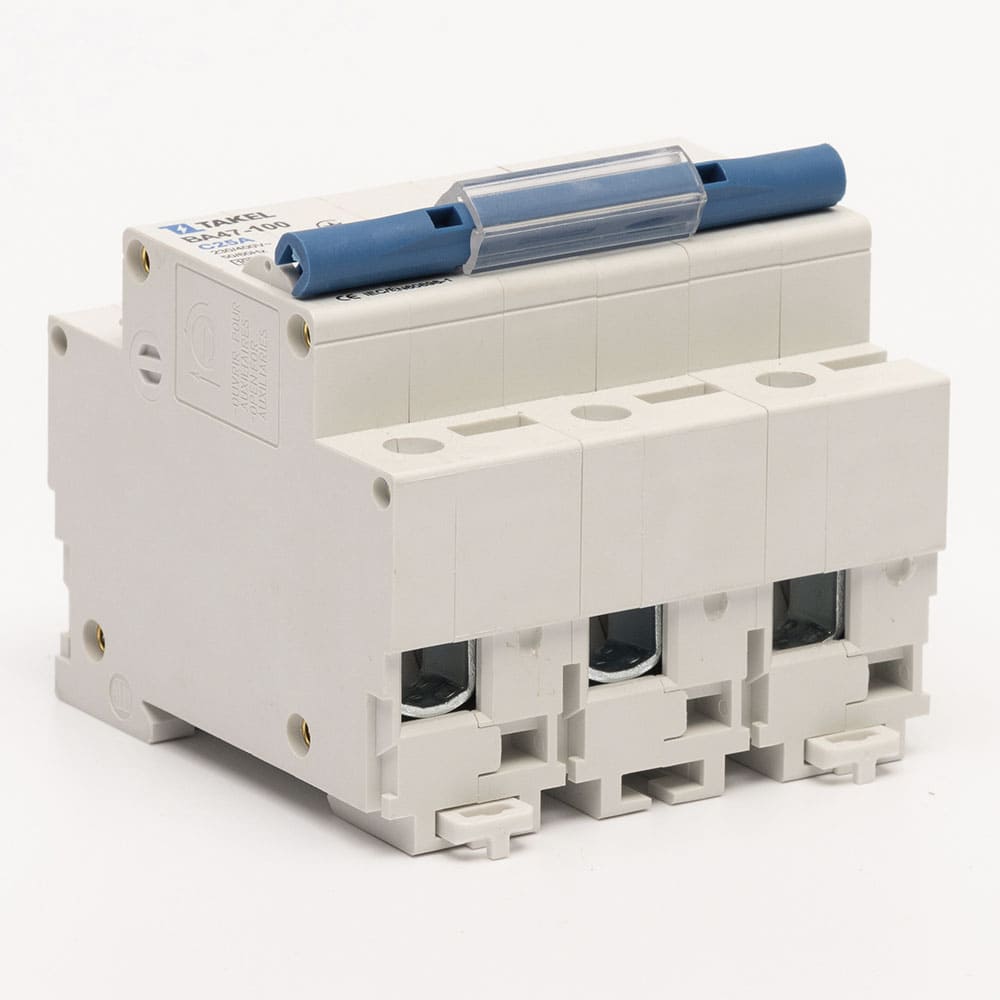

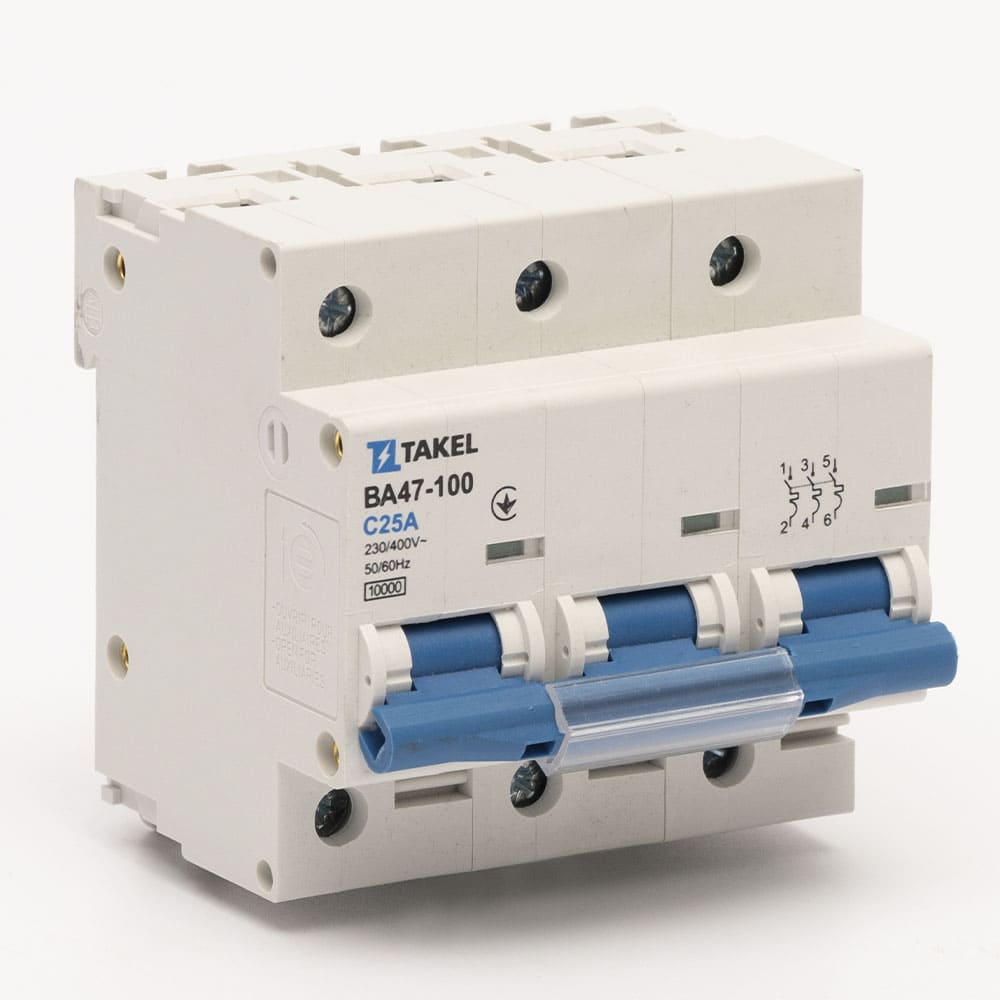

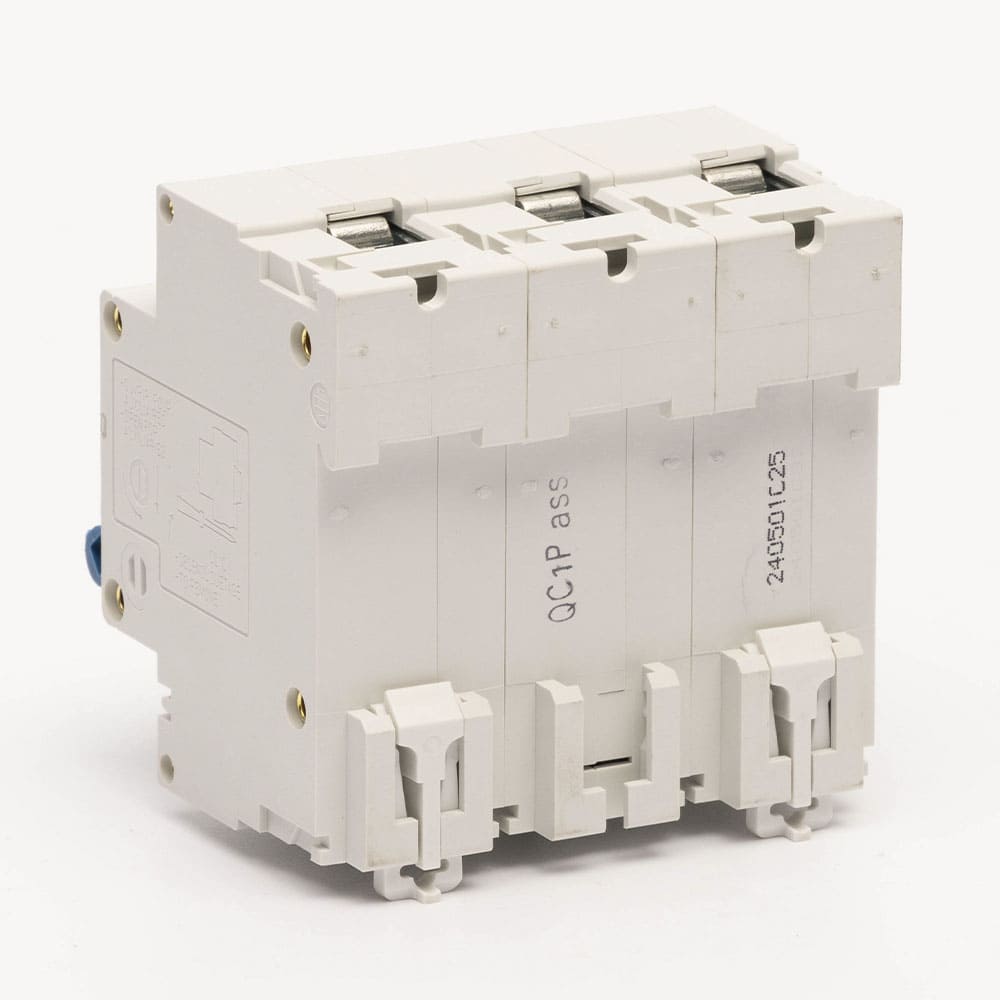

Автоматический выключатель ВА47-100-С 10кА 3Р 25А TAKEL
Техническая спецификация
Сечение жесткого провода, мм²: 4...50
Номинальное напряжение изоляции Ui, В: 500
Частота F, Гц: 50/60
Номинальный ток In, А: 25А
Количество модулей: 3
Время-токовая характеристика: C
- Техническая спецификация
-
Сечение жесткого провода, мм²4...50
-
Номинальное напряжение изоляции Ui, В500
-
Частота F, Гц50/60
-
Номинальный ток In, А25А
-
Количество модулей3
-
Время-токовая характеристикаC
-
Уставка электромагнитного срабатывания Ii5…10 In
-
Тип токаАС
-
Длина зачистки, мм12.5
-
Степень защитыIP20
-
Номинальное импульсное выдерживаемое напряжение Uimp, В4 000
-
Температура эталонная, °C30
-
Класс токоограничения3
-
Механическая износостойкость, циклов20 000
-
Температура монтажа, °C-10...+55
-
Номинальная наибольшая отключающая способность Icn, А10000
-
Электрическая износостойкость, циклов10 000
-
Рабочая температура, °С-40...+55
-
Категория селективностиA
-
Соответствие стандартамДСТУ EN60898-1; ДСТУ EN60947-2
-
Штрих-код2000703265322
