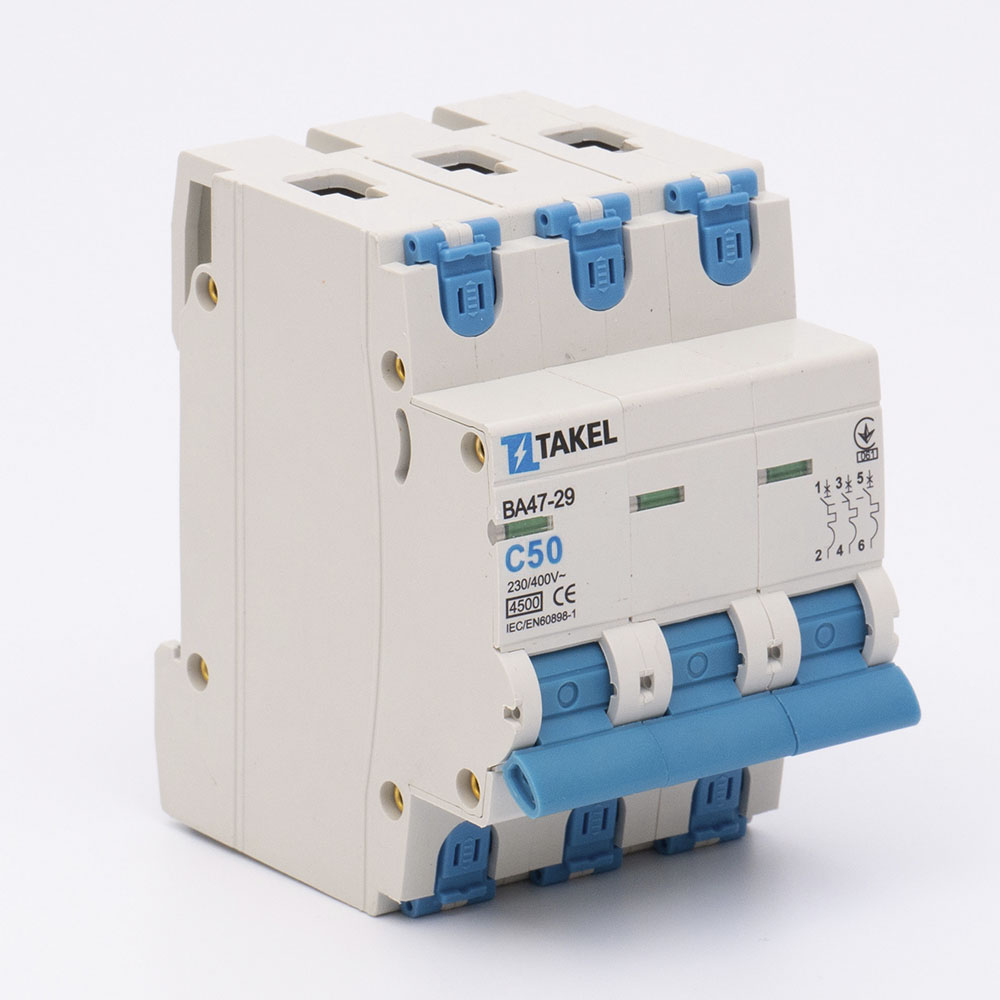

Выключатель автоматический ВА47-29-С 3Р 50А
Техническая спецификация
Сечение жесткого провода, мм²: 1...35
Номинальное напряжение изоляции Ui, В: 500
Частота F, Гц: 50/60
Номинальный ток In, А: 50А
Количество модулей: 3
Время-токовая характеристика: С
- Техническая спецификация
-
Сечение жесткого провода, мм²1...35
-
Номинальное напряжение изоляции Ui, В500
-
Частота F, Гц50/60
-
Номинальный ток In, А50А
-
Количество модулей3
-
Время-токовая характеристикаС
-
Уставка электромагнитного срабатывания Ii5...10 In
-
Тип токаАС
-
Длина зачистки, мм12.5
-
Степень защитыIP20
-
Момент затяжки винтов, Нм2.5 Нм
-
Номинальное импульсное выдерживаемое напряжение Uimp, В4
-
Температура эталонная, °C30
-
Класс токоограничения3
-
Механическая износостойкость, циклов20 000
-
Температура монтажа, °C- 10...+55
-
Номинальная наибольшая отключающая способность Icn, А4 500
-
Электрическая износостойкость, циклов10 000
-
Рабочая температура, °С-40...+55
-
Категория селективностиA
-
Соответствие стандартамДСТУ EN60898-1; ДСТУ EN60947-2
-
Штрих-код2000506155363
