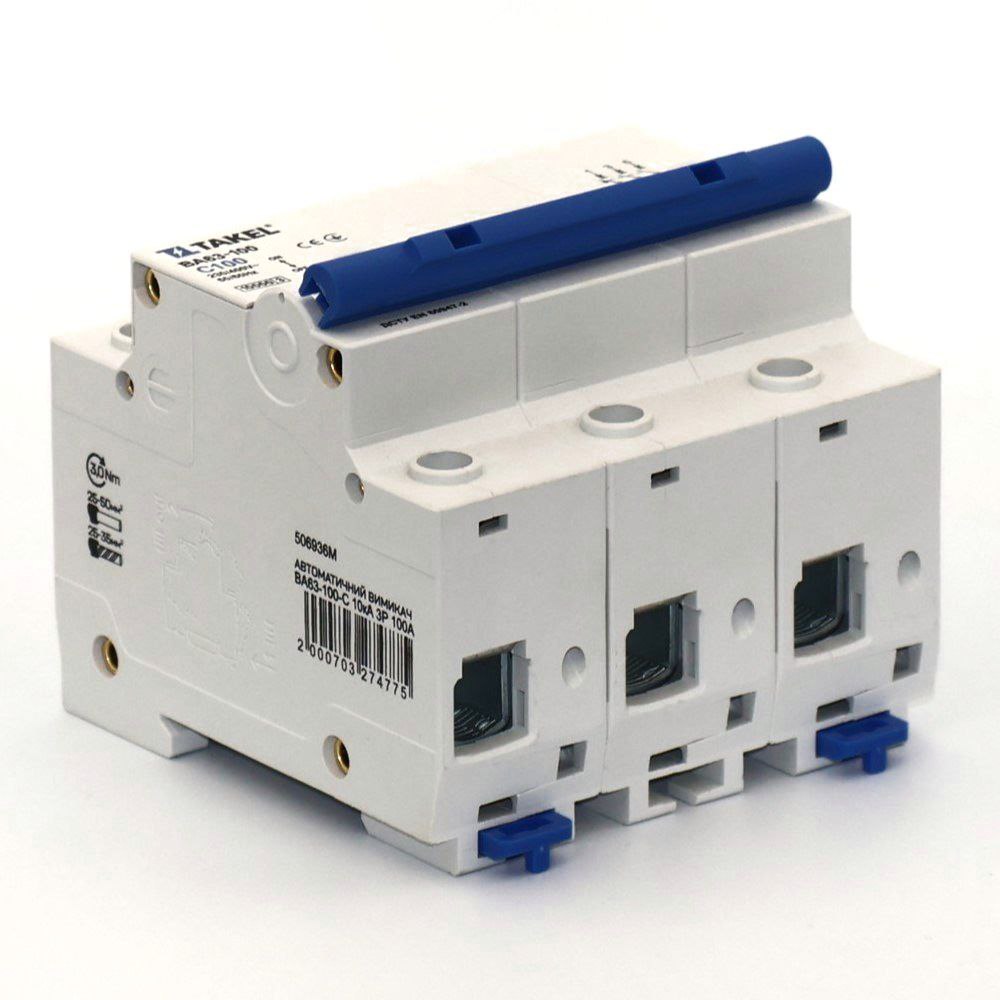

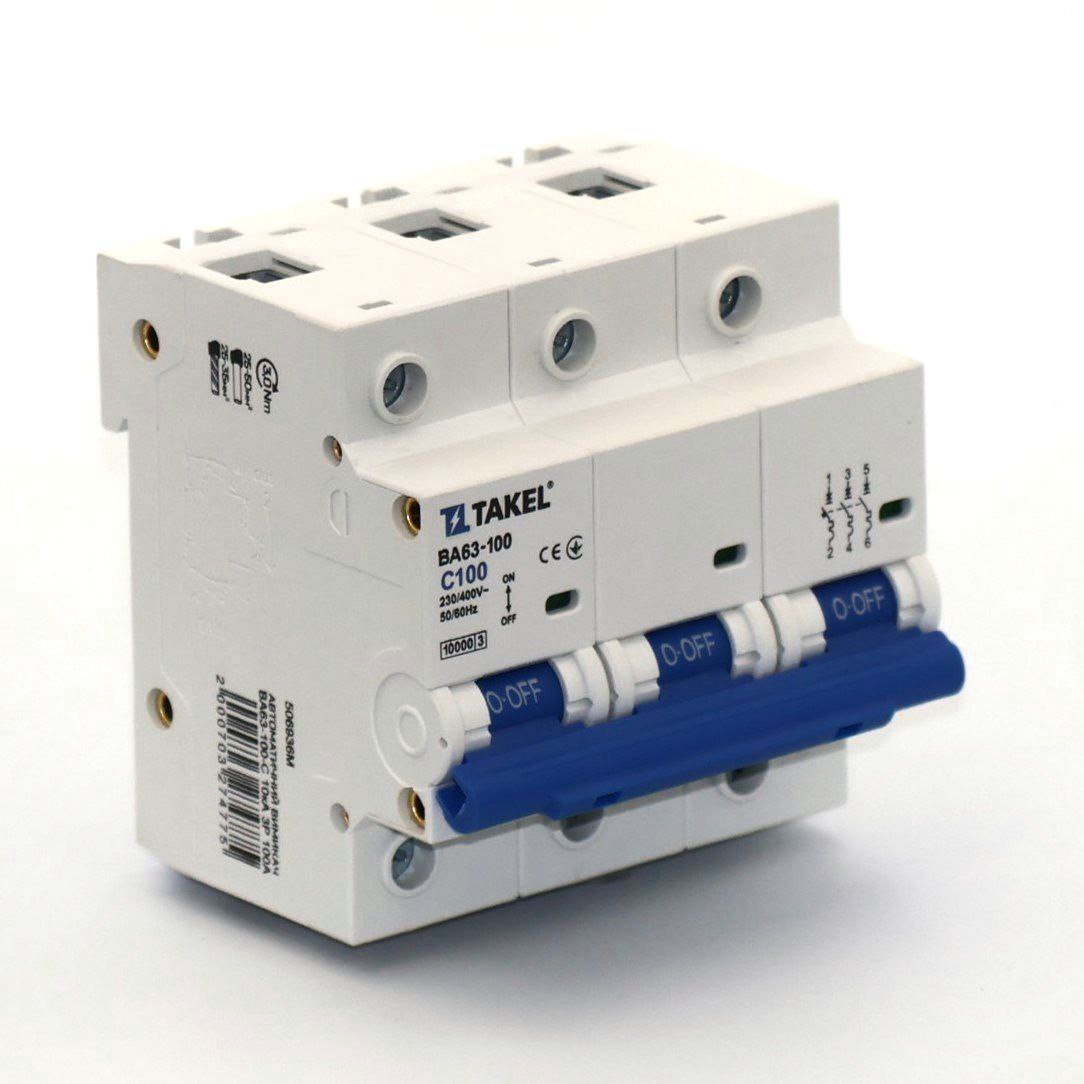

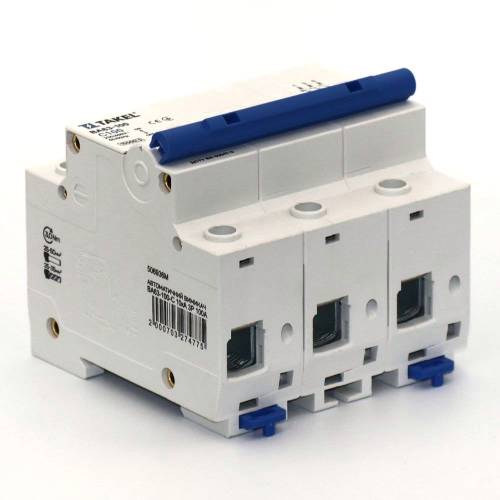

Автоматический выключатель ВА63-100-С 10кА 3Р 100А TAKEL

Сечение жесткого провода, мм²: 4...50

Номинальное напряжение изоляции Ui, В: 500

Частота F, Гц: 50/60

Номинальный ток In, А: 100А

Количество модулей: 3

Время-токовая характеристика: С

Уставка электромагнитного срабатывания Ii: 5…10 In

Тип тока: АС

Длина зачистки, мм: 12.5

Степень защиты: IP20

Момент затяжки винтов, Нм: 3

Номинальное импульсное выдерживаемое напряжение Uimp, В: 4000

Температура эталонная, °C: 30

Класс токоограничения: 3

Механическая износостойкость, циклов: 20000

Температура монтажа, °C: от - 10 до +55

Номинальная наибольшая отключающая способность Icn, А: 10000

Электрическая износостойкость, циклов: 6000

Способ соединения: Провід, штирова (PIN) шина, вилкова (FORK) шина

Рабочая температура, °С: -40...+55

Категория селективности: A

Соответствие стандартам: ДСТУ EN60898-1; ДСТУ EN60947-2
